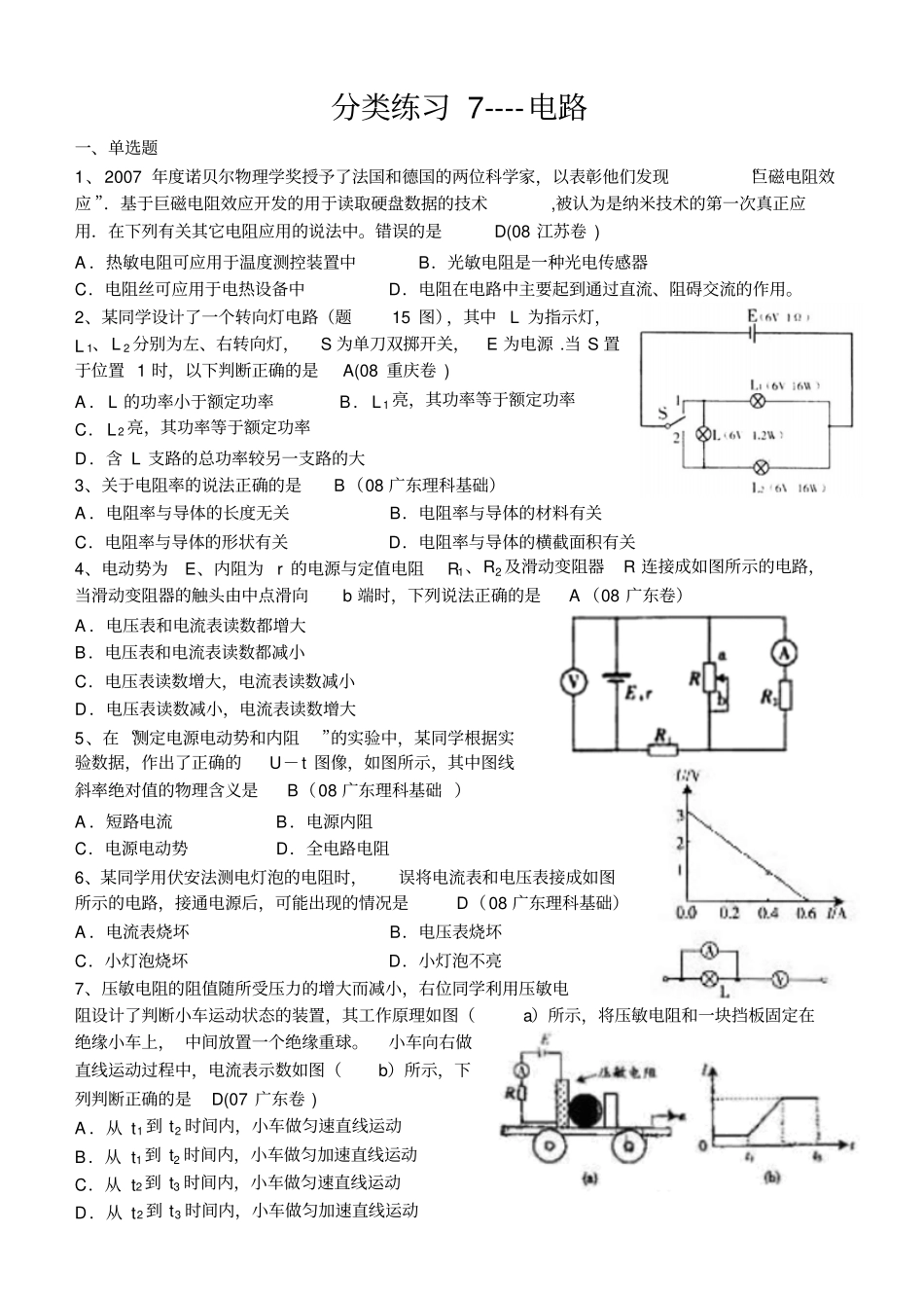

分类练习 7----电路一、单选题1、2007 年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应 ”．基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用．在下列有关其它电阻应用的说法中。错误的是D(08 江苏卷 )A ．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用。2、某同学设计了一个转向灯电路（题15 图），其中 L 为指示灯，L 1、L 2 分别为左、右转向灯，S 为单刀双掷开关，E 为电源 .当 S 置于位置 1 时，以下判断正确的是A(08 重庆卷 )A ．L 的功率小于额定功率B．L 1 亮，其功率等于额定功率C．L 2 亮，其功率等于额定功率D．含 L 支路的总功率较另一支路的大3、关于电阻率的说法正确的是B（08 广东理科基础）A ．电阻率与导体的长度无关B．电阻率与导体的材料有关C．电阻率与导体的形状有关D．电阻率与导体的横截面积有关4、电动势为E、内阻为 r 的电源与定值电阻R1、R2 及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是A （08 广东卷）A ．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大5、在 “测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t 图像，如图所示，其中图线斜率绝对值的物理含义是B（08 广东理科基础 ）A ．短路电流B．电源内阻C．电源电动势D．全电路电阻6、某同学用伏安法测电灯泡的电阻时，误将电流表和电压表接成如图所示的电路，接通电源后，可能出现的情况是D（08 广东理科基础）A ．电流表烧坏B．电压表烧坏C．小灯泡烧坏D．小灯泡不亮7、压敏电阻的阻值随所受压力的增大而减小，右位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上， 中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是D(07 广东卷 )A ．从 t1 到 t2 时间内，小车做匀速直线运动B．从 t1 到 t2 时间内，小车做匀加速直线运动C．从 t2 到 t3 时间内，小车做匀速直线运动D．从 t2 到 t3 时间内，小车做匀加速直线运动8、在如图所示的电路中，E 为电源电动势，r 为电源...
