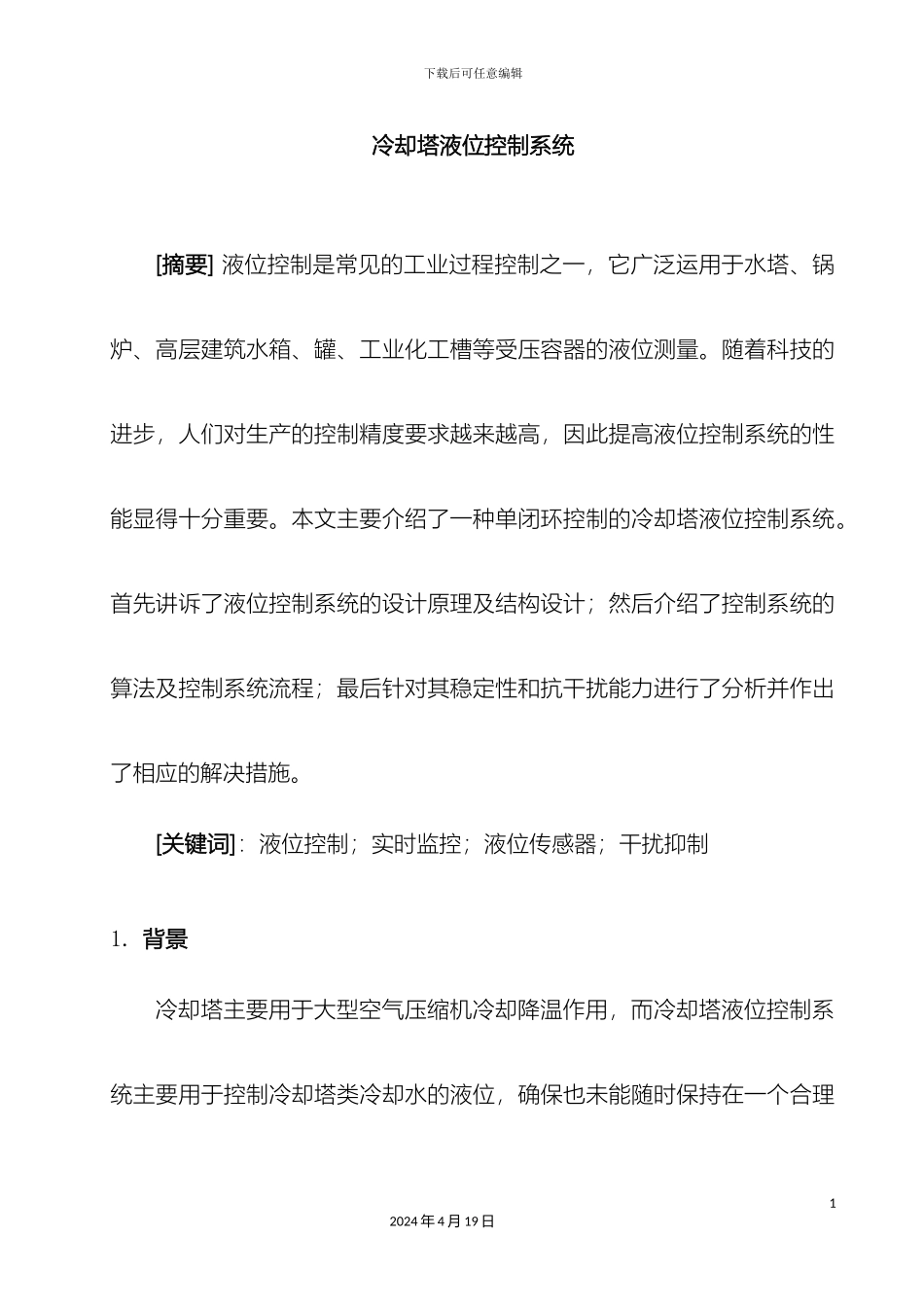

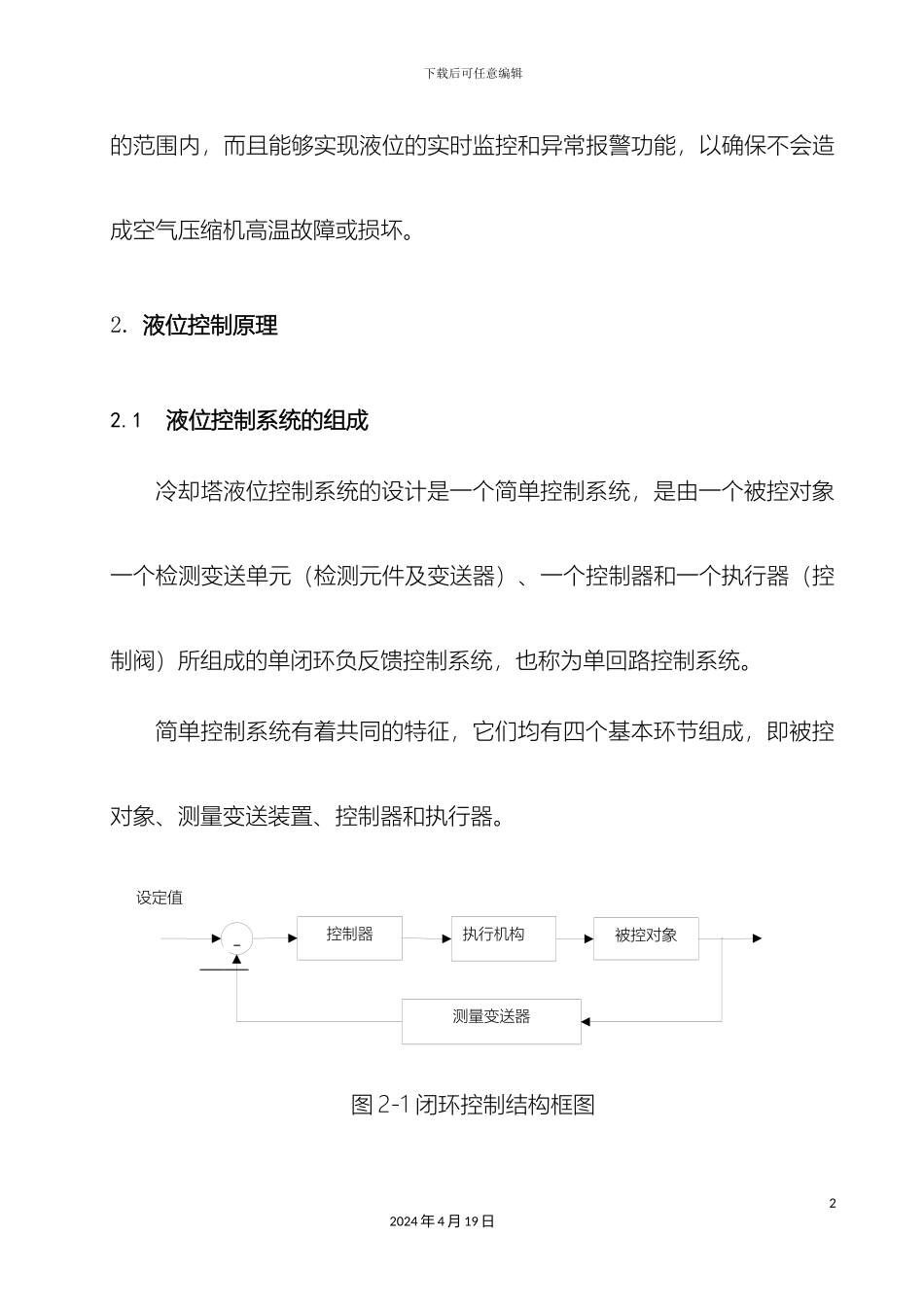

下载后可任意编辑冷却塔液位控制系统12024 年 4 月 19 日下载后可任意编辑冷却塔液位控制系统[摘要] 液位控制是常见的工业过程控制之一，它广泛运用于水塔、锅炉、高层建筑水箱、罐、工业化工槽等受压容器的液位测量。随着科技的进步，人们对生产的控制精度要求越来越高，因此提高液位控制系统的性能显得十分重要。本文主要介绍了一种单闭环控制的冷却塔液位控制系统。首先讲诉了液位控制系统的设计原理及结构设计；然后介绍了控制系统的算法及控制系统流程；最后针对其稳定性和抗干扰能力进行了分析并作出了相应的解决措施。[关键词]：液位控制；实时监控；液位传感器；干扰抑制1. 背景冷却塔主要用于大型空气压缩机冷却降温作用，而冷却塔液位控制系统主要用于控制冷却塔类冷却水的液位，确保也未能随时保持在一个合理12024 年 4 月 19 日控制器执行机构被控对象-测量变送器——设定值下载后可任意编辑的范围内，而且能够实现液位的实时监控和异常报警功能，以确保不会造成空气压缩机高温故障或损坏。2. 液位控制原理2.1液位控制系统的组成冷却塔液位控制系统的设计是一个简单控制系统，是由一个被控对象一个检测变送单元（检测元件及变送器）、一个控制器和一个执行器（控制阀）所组成的单闭环负反馈控制系统，也称为单回路控制系统。简单控制系统有着共同的特征，它们均有四个基本环节组成，即被控对象、测量变送装置、控制器和执行器。图 2-1 闭环控制结构框图22024 年 4 月 19 日下载后可任意编辑由这个简单控制系统通用的框图设计出冷却塔液位控制系统的原理框图如图 2-2 所示。 图 2-2 冷却塔控制系统结构框图这是单回路冷却塔液位控制系统，单回路调节系统一般指在一个调节对象上用一个调节器来保持一个参数的恒定，而调节器只接受一个测量信号，其输出也只控制一个执行机构。本系统所要保持的恒定参数是液位的给定高度，即控制的任务是控制冷却塔液位等于给定值所要求的高度。根据控制框图，这是一个闭环反馈单回路液位控制，采纳工业智能仪表控制。2.2液位控制系统的功能1) 液位控制系统基本功能 32024 年 4 月 19 日PID 控制器变送器冷却塔液位传感器D/AA/D(t)PLCe(t)pv(t)M(t)PC下载后可任意编辑设置液位高度后，经过控制变送器，自动调节液位高度到设置值。假如自动调节出现错误时，能够切换到手动进行调节和诊断。能够经过实时曲线去分析系统的稳态误差、超调量、调整时间等动态性能指标。操作员...
