分析讨论新型供电技术模板

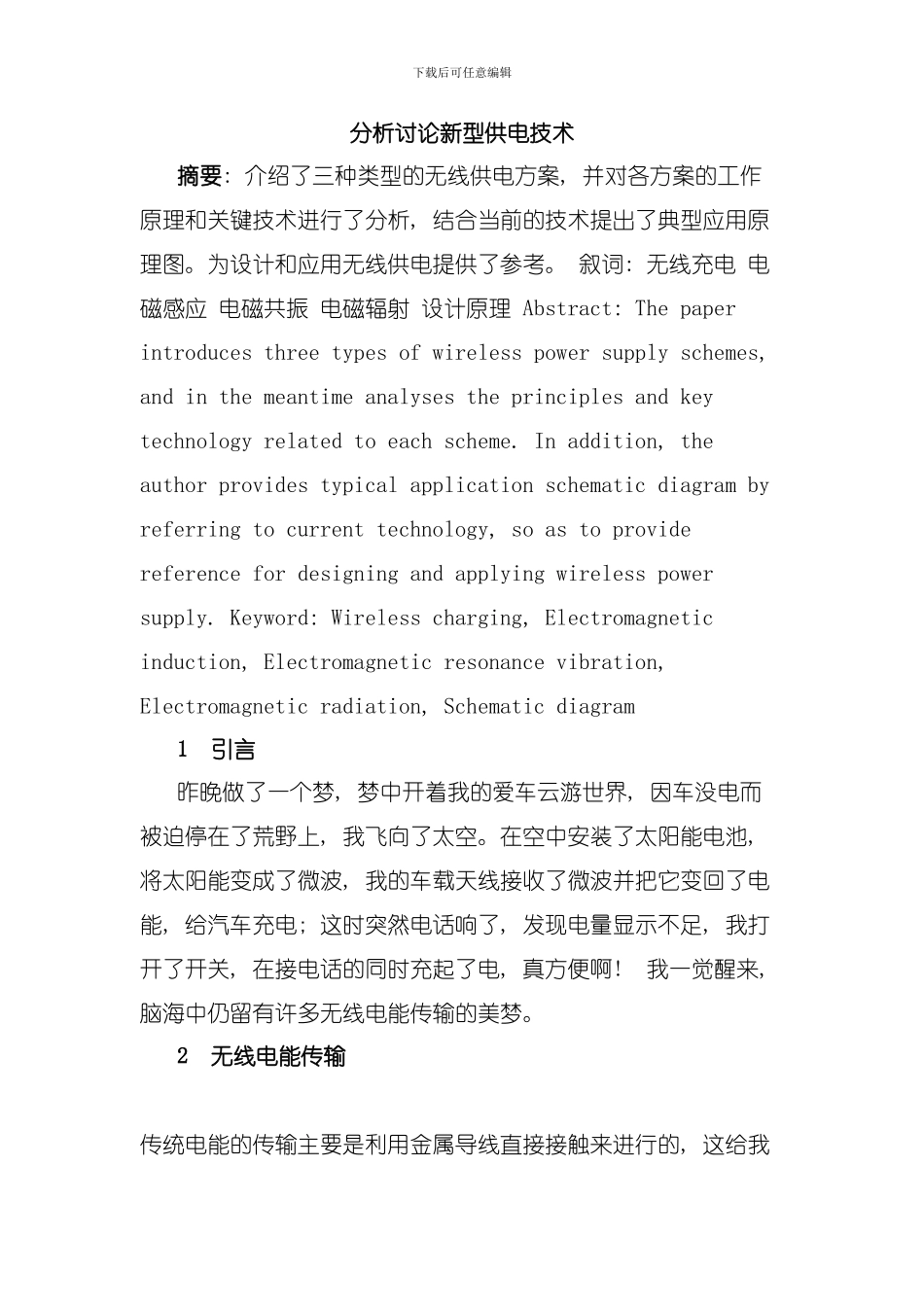

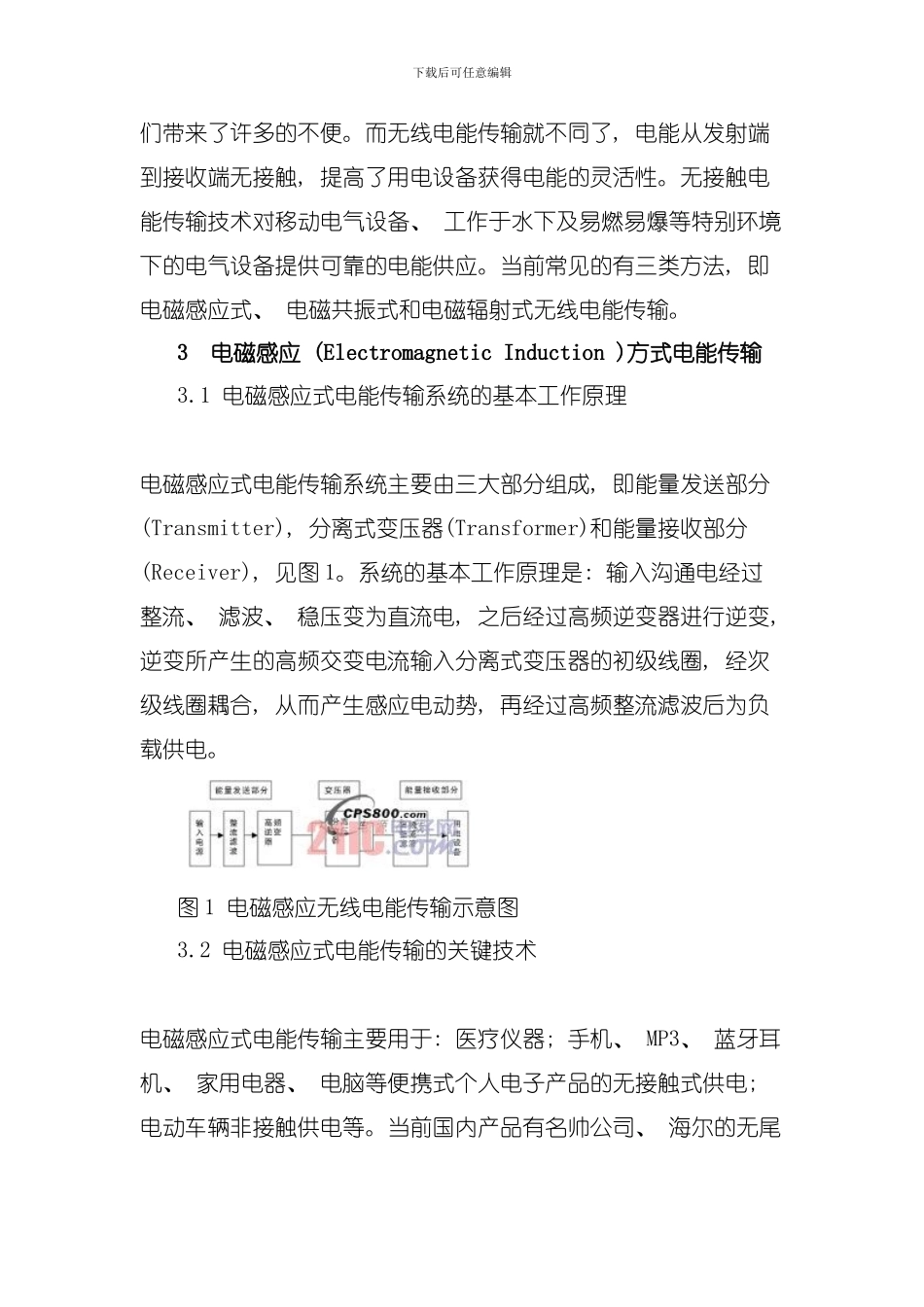

下载后可任意编辑分析讨论新型供电技术摘要: 介绍了三种类型的无线供电方案, 并对各方案的工作原理和关键技术进行了分析, 结合当前的技术提出了典型应用原理图。为设计和应用无线供电提供了参考。 叙词: 无线充电 电磁感应 电磁共振 电磁辐射 设计原理 Abstract: The paper introduces three types of wireless power supply schemes, and in the meantime analyses the principles and key technology related to each scheme. In addition, the author provides typical application schematic diagram by referring to current technology, so as to provide reference for designing and applying wireless power supply. Keyword: Wireless charging, Electromagnetic induction, Electromagnetic resonance vibration, Electromagnetic radiation, Schematic diagram1 引言昨晚做了一个梦, 梦中开着我的爱车云游世界, 因车没电而被迫停在了荒野上, 我飞向了太空。在空中安装了太阳能电池, 将太阳能变成了微波, 我的车载天线接收了微波并把它变回了电能, 给汽车充电; 这时突然电话响了, 发现电量显示不足, 我打开了开关, 在接电话的同时充起了电, 真方便啊! 我一觉醒来, 脑海中仍留有许多无线电能传输的美梦。2 无线电能传输 传统电能的传输主要是利用金属导线直接接触来进行的, 这给我下载后可任意编辑们带来了许多的不便。而无线电能传输就不同了, 电能从发射端到接收端无接触, 提高了用电设备获得电能的灵活性。无接触电能传输技术对移动电气设备、 工作于水下及易燃易爆等特别环境下的电气设备提供可靠的电能供应。当前常见的有三类方法, 即电磁感应式、 电磁共振式和电磁辐射式无线电能传输。3 电磁感应 (Electromagnetic Induction )方式电能传输3.1 电磁感应式电能传输系统的基本工作原理 电磁感应式电能传输系统主要由三大部分组成, 即能量发送部分(Transmitter), 分离式变压器(Transformer)和能量接收部分(Receiver), 见图 1。系统的基本工作原理是: 输入沟通电经过整流、 滤波、 稳压变为直流电, 之后经过高频逆变器进行逆变, 逆变所产生的高频交变电流输入分离式变压器的初级线圈, 经次级线圈耦合, 从而产生感应电动势, 再经过高频整流滤波后为负载供电。 图 1 电磁感应无线电能传输示意图3.2 电磁感应式电...
