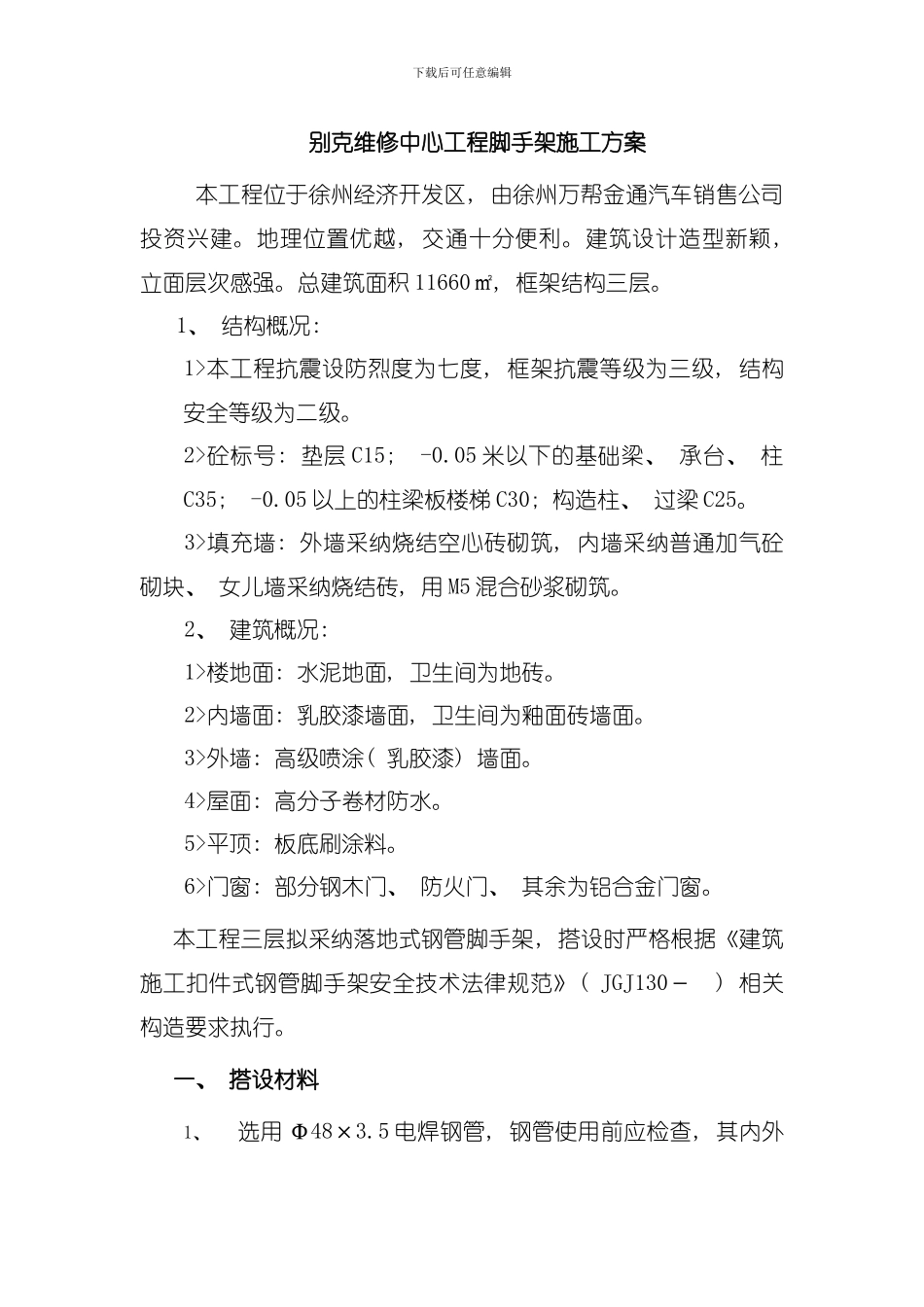

下载后可任意编辑 别克维修中心工程脚手架施工方案 本工程位于徐州经济开发区, 由徐州万帮金通汽车销售公司投资兴建
地理位置优越, 交通十分便利
建筑设计造型新颖, 立面层次感强
总建筑面积 11660㎡, 框架结构三层
1、 结构概况: 1>本工程抗震设防烈度为七度, 框架抗震等级为三级, 结构安全等级为二级
2>砼标号: 垫层 C15; -0
05 米以下的基础梁、 承台、 柱C35; -0
05 以上的柱梁板楼梯 C30; 构造柱、 过梁 C25
3>填充墙: 外墙采纳烧结空心砖砌筑, 内墙采纳普通加气砼砌块、 女儿墙采纳烧结砖, 用 M5 混合砂浆砌筑
2、 建筑概况: 1>楼地面: 水泥地面, 卫生间为地砖
2>内墙面: 乳胶漆墙面, 卫生间为釉面砖墙面
3>外墙: 高级喷涂( 乳胶漆) 墙面
4>屋面: 高分子卷材防水
5>平顶: 板底刷涂料
6>门窗: 部分钢木门、 防火门、 其余为铝合金门窗
本工程三层拟采纳落地式钢管脚手架, 搭设时严格根据《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130－ ) 相关构造要求执行
一、 搭设材料1、选用 Φ48×3

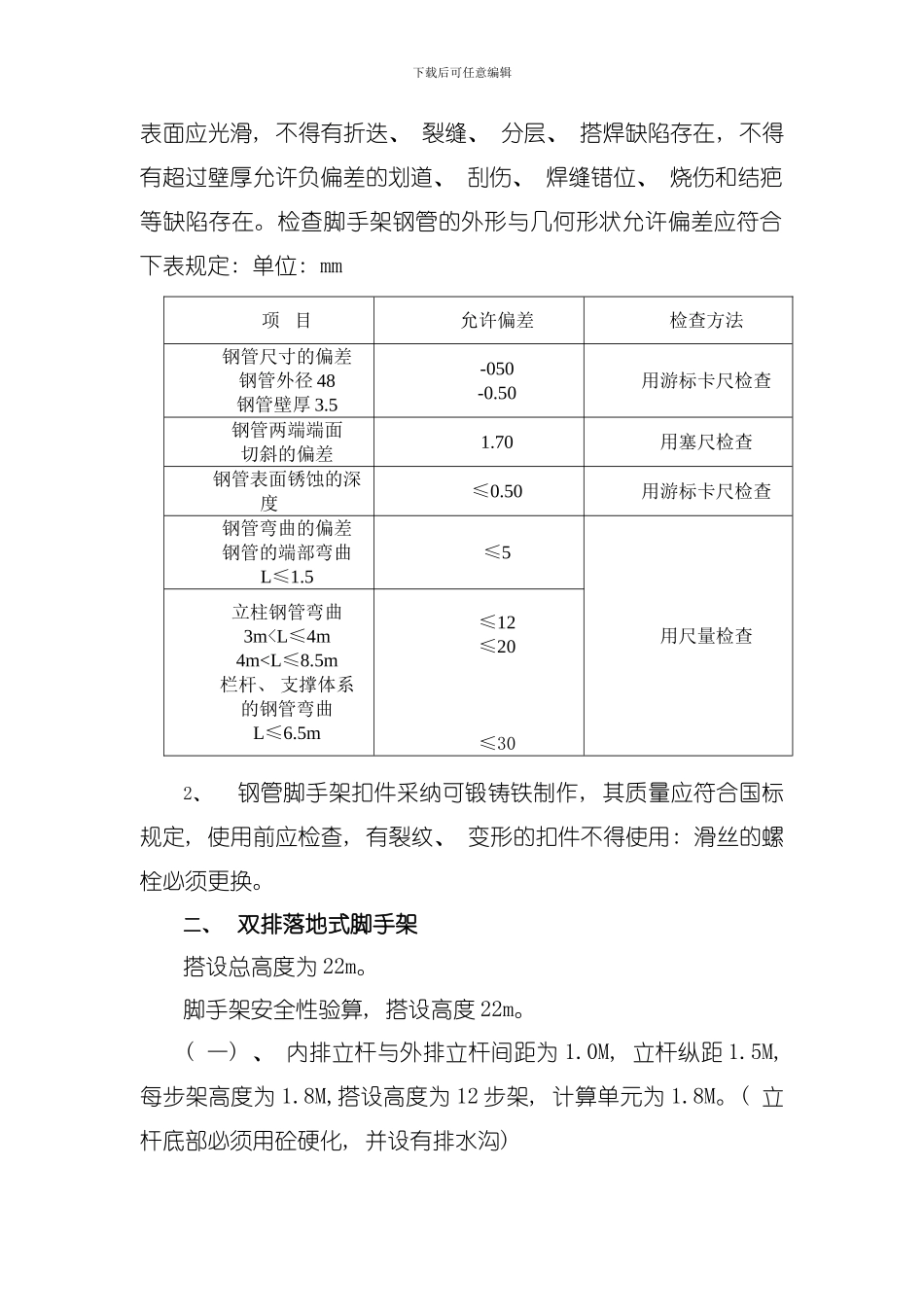

5 电焊钢管, 钢管使用前应检查, 其内外下载后可任意编辑表面应光滑, 不得有折迭、 裂缝、 分层、 搭焊缺陷存在, 不得有超过壁厚允许负偏差的划道、 刮伤、 焊缝错位、 烧伤和结疤等缺陷存在
检查脚手架钢管的外形与几何形状允许偏差应符合下表规定: 单位: mm项 目允许偏差检查方法钢管尺寸的偏差钢管外径 48钢管壁厚 3
5-050-0
50用游标卡尺检查钢管两端端面切斜的偏差1
70用塞尺检查钢管表面锈蚀的深度≤0
50用游标卡尺检查钢管弯曲的偏差钢管的端部弯曲L≤1
5≤5用尺量检查立柱钢管弯曲3m
