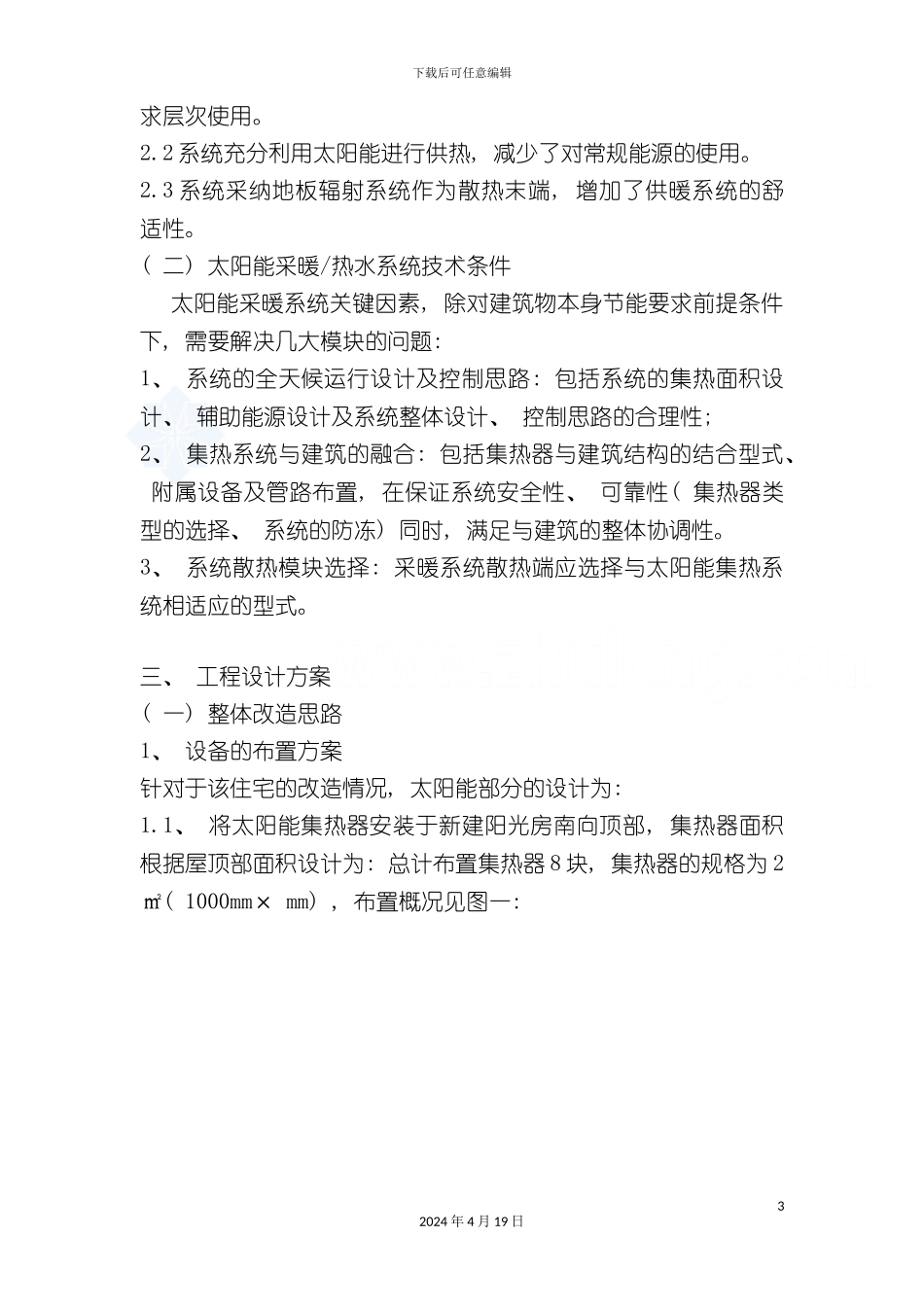

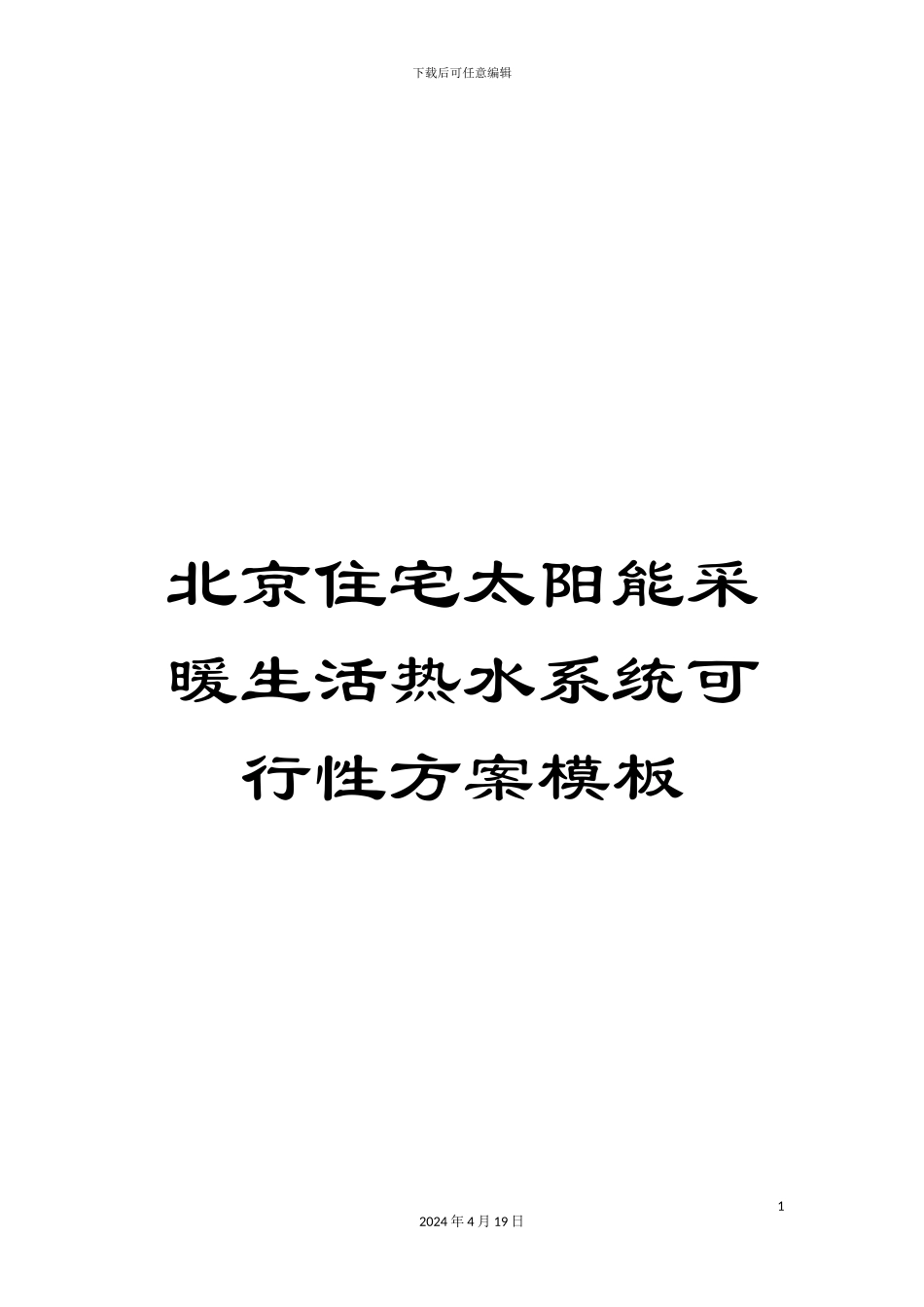

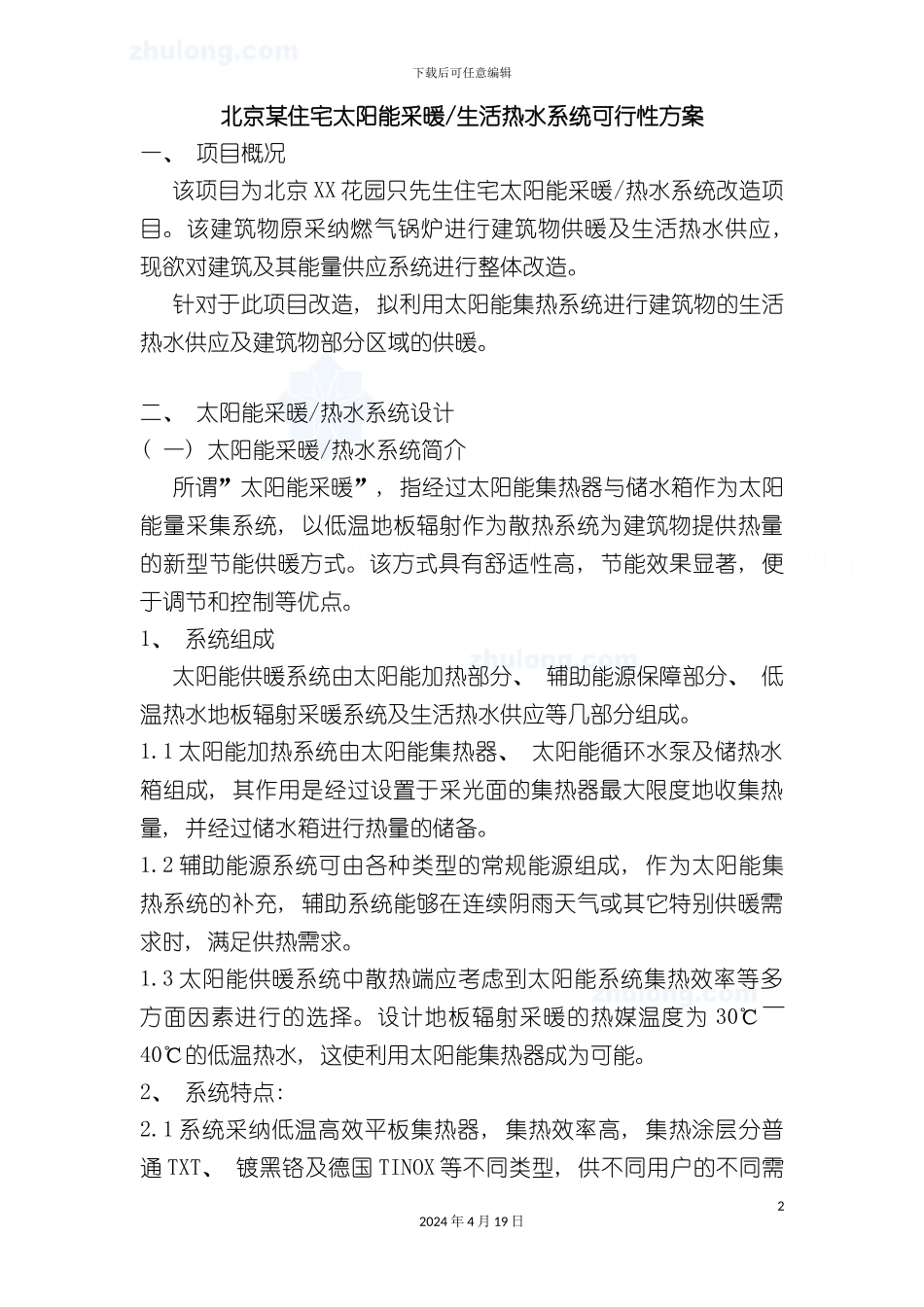

下载后可任意编辑北京住宅太阳能采暖生活热水系统可行性方案模板12024 年 4 月 19 日下载后可任意编辑北京某住宅太阳能采暖/生活热水系统可行性方案一、 项目概况该项目为北京 XX 花园只先生住宅太阳能采暖/热水系统改造项目。该建筑物原采纳燃气锅炉进行建筑物供暖及生活热水供应, 现欲对建筑及其能量供应系统进行整体改造。针对于此项目改造, 拟利用太阳能集热系统进行建筑物的生活热水供应及建筑物部分区域的供暖。二、 太阳能采暖/热水系统设计( 一) 太阳能采暖/热水系统简介所谓”太阳能采暖”, 指经过太阳能集热器与储水箱作为太阳能量采集系统, 以低温地板辐射作为散热系统为建筑物提供热量的新型节能供暖方式。该方式具有舒适性高, 节能效果显著, 便于调节和控制等优点。1、 系统组成太阳能供暖系统由太阳能加热部分、 辅助能源保障部分、 低温热水地板辐射采暖系统及生活热水供应等几部分组成。1.1 太阳能加热系统由太阳能集热器、 太阳能循环水泵及储热水箱组成, 其作用是经过设置于采光面的集热器最大限度地收集热量, 并经过储水箱进行热量的储备。1.2 辅助能源系统可由各种类型的常规能源组成, 作为太阳能集热系统的补充, 辅助系统能够在连续阴雨天气或其它特别供暖需求时, 满足供热需求。1.3 太阳能供暖系统中散热端应考虑到太阳能系统集热效率等多方面因素进行的选择。设计地板辐射采暖的热媒温度为 30℃～40℃的低温热水, 这使利用太阳能集热器成为可能。2、 系统特点: 2.1 系统采纳低温高效平板集热器, 集热效率高, 集热涂层分普通 TXT、 镀黑铬及德国 TINOX 等不同类型, 供不同用户的不同需22024 年 4 月 19 日下载后可任意编辑求层次使用。2.2 系统充分利用太阳能进行供热, 减少了对常规能源的使用。2.3 系统采纳地板辐射系统作为散热末端, 增加了供暖系统的舒适性。( 二) 太阳能采暖/热水系统技术条件太阳能采暖系统关键因素, 除对建筑物本身节能要求前提条件下, 需要解决几大模块的问题: 1、 系统的全天候运行设计及控制思路: 包括系统的集热面积设计、 辅助能源设计及系统整体设计、 控制思路的合理性; 2、 集热系统与建筑的融合: 包括集热器与建筑结构的结合型式、 附属设备及管路布置, 在保证系统安全性、 可靠性( 集热器类型的选择、 系统的防冻) 同时, 满足与建筑的整体协调性。3、 系统散热模块选择: 采暖系统散热端应选择与太阳能集热系统相适...
