北京工人体育馆改建工程施工测量方案样本

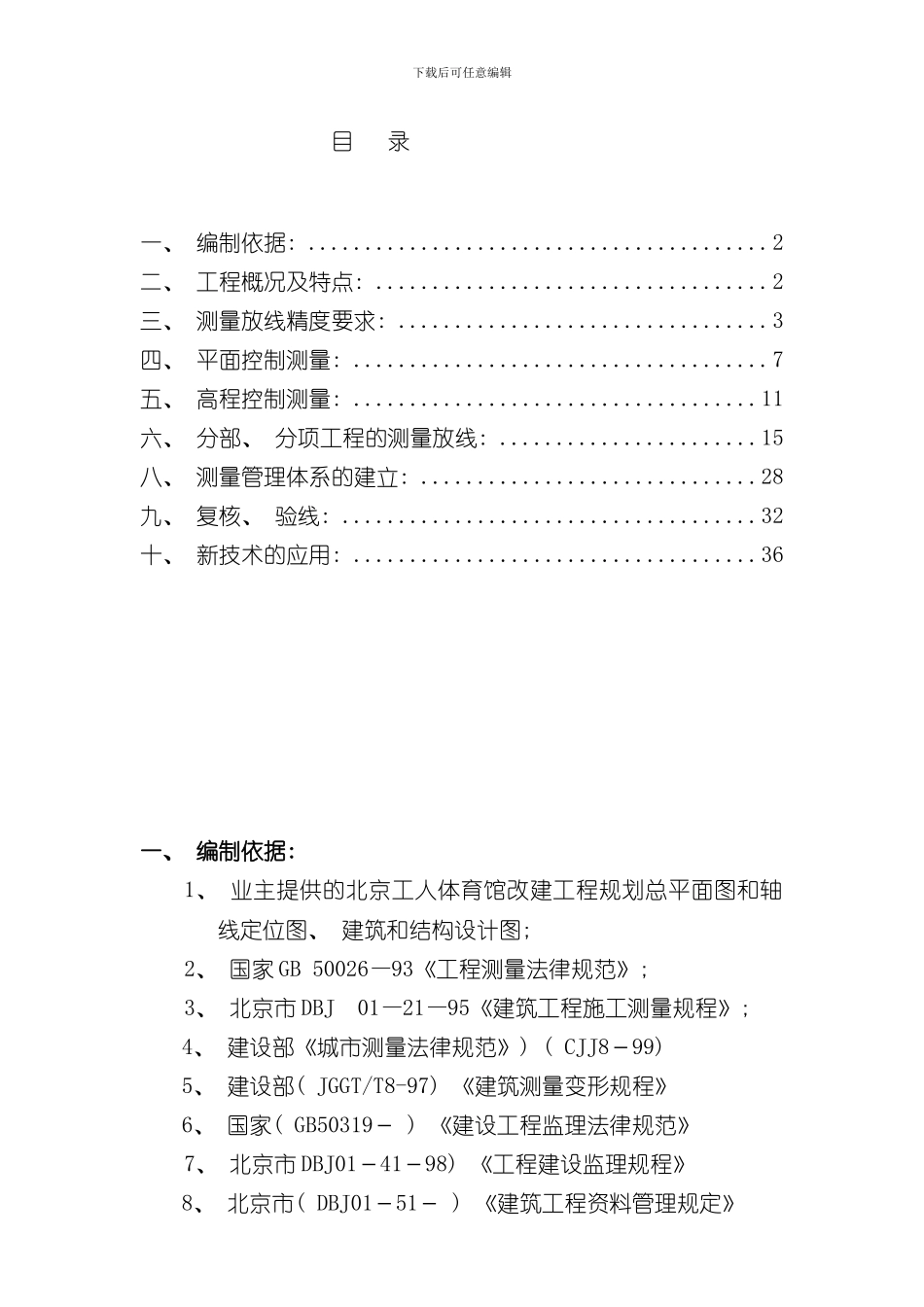

北京工人体育馆改建工程 施 工 测 量 方 案 编制 : 审核 : 审批 : 北京城建集团北京工人体育馆改建项目部 6 月 8 日下载后可任意编辑目 录一、 编制依据: .........................................2二、 工程概况及特点: ...................................2三、 测量放线精度要求: .................................3四、 平面控制测量: .....................................7五、 高程控制测量: ....................................11六、 分部、 分项工程的测量放线: .......................15八、 测量管理体系的建立: ..............................28九、 复核、 验线: .....................................32十、 新技术的应用: ....................................36 一、 编制依据: 1、 业主提供的北京工人体育馆改建工程规划总平面图和轴线定位图、 建筑和结构设计图; 2、 国家 GB 50026—93《工程测量法律规范》; 3、 北京市 DBJ 01—21—95《建筑工程施工测量规程》; 4、 建设部《城市测量法律规范》) ( CJJ8－99) 5、 建设部( JGGT/T8-97) 《建筑测量变形规程》6、 国家( GB50319－ ) 《建设工程监理法律规范》7、 北京市 DBJ01－41－98) 《工程建设监理规程》8、 北京市( DBJ01－51－ ) 《建筑工程资料管理规定》下载后可任意编辑9、 建设部 GB50204- 《混凝土结构结构施工质量验收法律规范》11、 分部、 分项工程的施工组织设计; 12、 业主提供的市测绘院工程测量成果资料; 二、 工程概况及特点: 1、工程概况: ( 修改) 北京工人体育馆改建工程地处 , , 总建筑面积 3 万 m2, 地下一 层, 地上四栋, 混凝土复合框架结构。檐高————m, 其余群楼部分 5 层, 。±0.00 标高相当于绝对高程——————, 基础埋深: 工程占地面积 3 万余m2, 基础单层面积2、 测量特点: 本工程为大型圆形体育建筑场馆, 砼、 钢结构相结合, 规模宏大, 结构复杂, 圆弧半径大, 对施工测量要求精度高, 在施工过程中需对主体结构进行变形监测。建筑物的竖向及平面圆弧控制是测量工作的关键, 直接影响建筑物的工程质量。由于装修档次高, 施工分包单位多, 测量管理需要统一协调。3、 工程对测量的要求: 人员配备合理, 仪器精度满足工程测量放线的需要。工程结构改造施工, 给测量工作的作业时间几乎没有, 要求测量工作迅...
