北京炜煌热敏打印机说明书样本

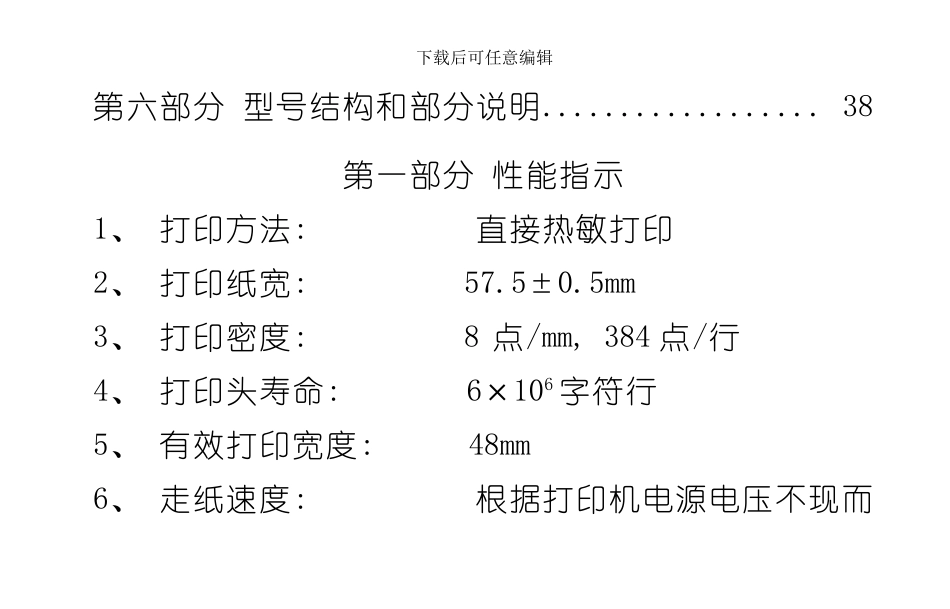

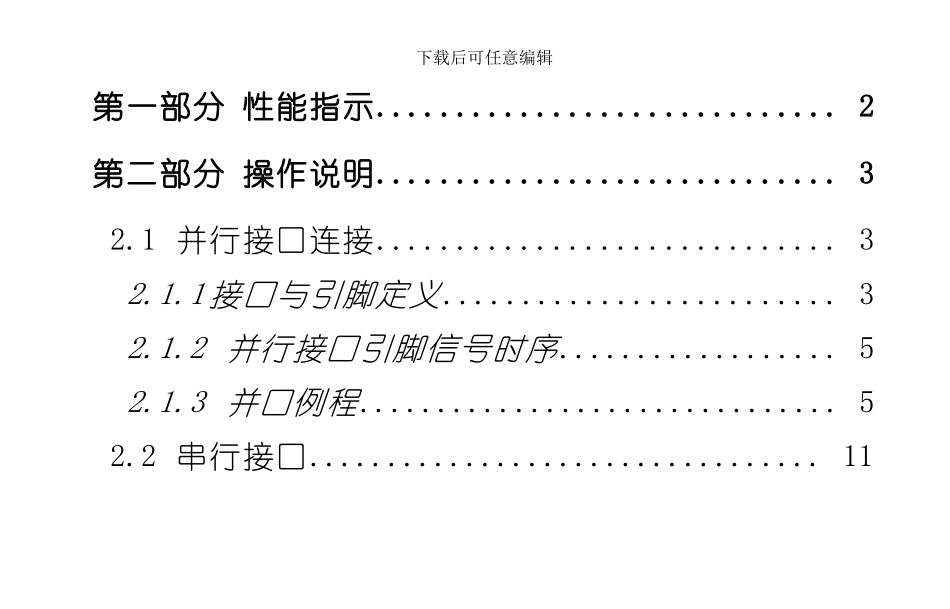

下载后可任意编辑第一部分 性能指示............................. 2第二部分 操作说明............................. 32.1 并行接口连接............................. 32.1.1 接口与引脚定义......................... 32.1.2 并行接口引脚信号时序.................. 52.1.3 并口例程............................... 52.2 串行接口................................. 112.2.1 串行接口引脚定义..................... 112.2.2 修改波特率和通讯模式设置............ 122.2.3 串口例程............................. 142.3 电源连接................................. 19第三部分 打印命令祥解........................ 20第四部分 命令速查表.......................... 33第五部分 西文字符集1、 2......................37下载后可任意编辑第六部分 型号结构和部分说明.................. 38第一部分 性能指示1、 打印方法: 直接热敏打印2、 打印纸宽: 57.5±0.5mm3、 打印密度: 8 点/mm, 384 点/行4、 打印头寿命: 6×106 字符行5、 有效打印宽度: 48mm6、 走纸速度: 根据打印机电源电压不现而不同。电压越高, 速度越快。5V直流电源时为30mm/ 秒7、 打印字符: 6*8 点阵西文字符集1、 2; 20h—7fh 间的标准 ASCII 码半角字符。国标一、 二级汉字( 16*16 点阵、 24*24 点阵两种, 可根据需要选用不同点阵类型的打印机) 8、 接口形式: 并行接口 IDE 26 针插座, 下载后可任意编辑TTL电平 串行接口 IDE 10 针插座, 232电平或TTL电平9、 操作温度: +5 ～50℃10、 操作相对湿度: 10 ～80％11、 储存温度: -20 ～+60℃12、 储存相对湿度: 10 ～90％13、 电源: 直3.5V~9V, 2A第二部分 操作说明2.1 并行接口连接2.1.1 接口与引脚定义本系列打印机并口与CENTRONICS 兼容, 支持BUSY/ACK握手协议, 接口插座为IDE 26 针插座。并行接口插座引脚序号如下图所示: 并行接口插座引脚序号下载后可任意编辑IDE 26 针并行接口各引脚信号的定义如下图表所示: 面板式引脚信 号方向说 1-STB入数据选通触发脉冲, 上升沿时读入数据3DATA1入这些信号分别代表并行数据的第一至第八位信号 , 每个信号当其逻辑为”1” 时为”高”电平, 逻辑为”0” 为”低”电平。5DATA2入7DATA3入9DATA4入11DATA5入13DATA6入15DATA7入17DATA8入19-ACK出回答脉冲, ”低”电...
