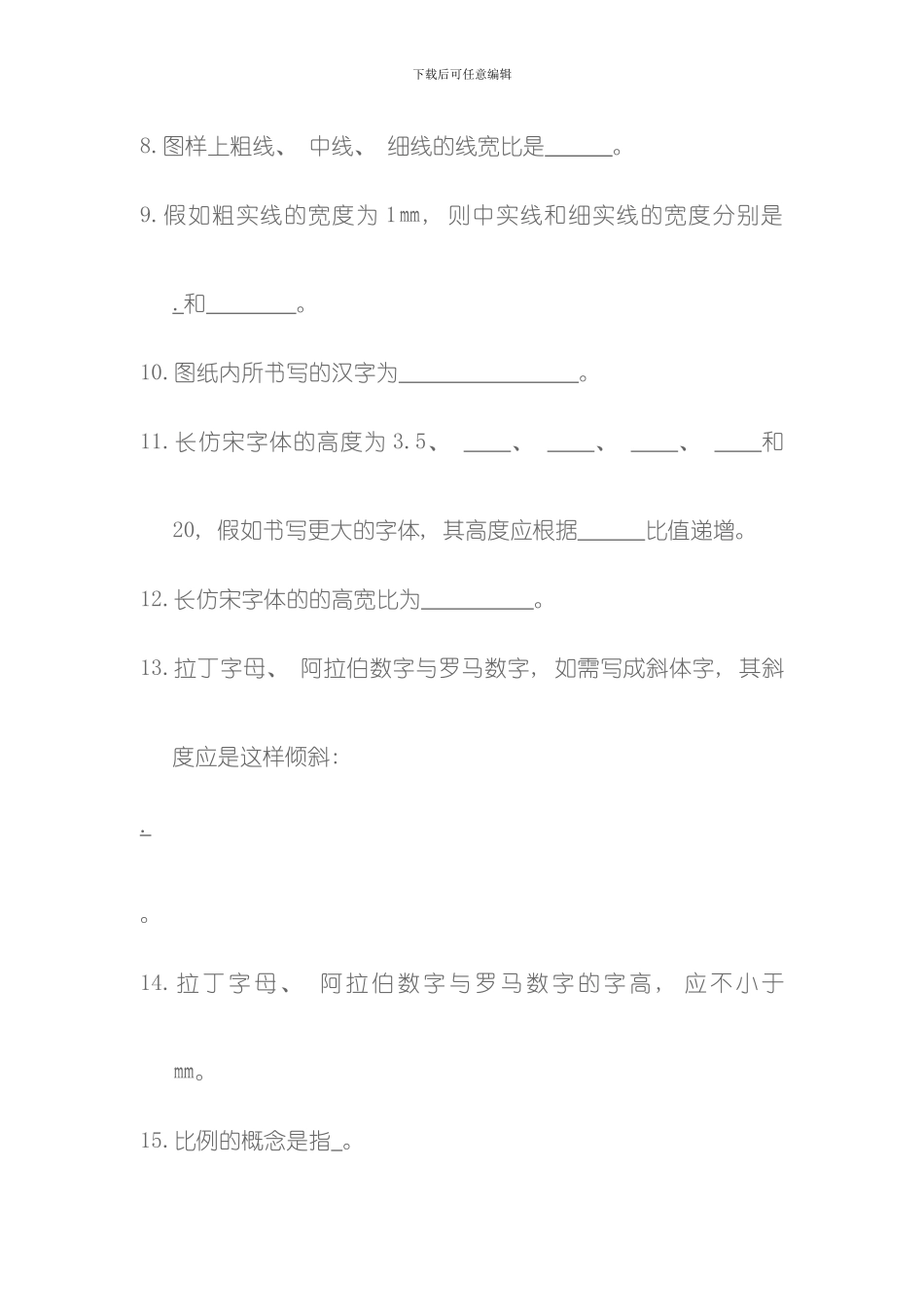

下载后可任意编辑单元一 建筑制图与绘图基本知识自测题一、 填空题( 每空 1.5 分, 共 80 分) 1.图纸幅面是指 。2.A2 图 纸 幅 面 的 规 格 是 。 图 框 的 尺 寸 是 。3. 图 纸 的 格 式 有 两 种 横 式 和 立 式 , 以 短 边 为 垂 直 边 称 为 .式。4.图纸的工程名称、 图号、 图名、 设计人员签字等应标注在 内。5.图纸标题栏位于图纸的 位置。6. 会 签 人 员 签 字 的 专 业 、 姓 名 、 日 期 应 填 写 在 内。7.会签栏位于图纸的 位置, 尺寸为 。下载后可任意编辑8.图样上粗线、 中线、 细线的线宽比是 。9.假如粗实线的宽度为 1㎜, 则中实线和细实线的宽度分别是 .和 。10.图纸内所书写的汉字为 。11.长仿宋字体的高度为 3.5、 、 、 、 和20, 假如书写更大的字体, 其高度应根据 比值递增。12.长仿宋字体的的高宽比为 。13.拉丁字母、 阿拉伯数字与罗马数字, 如需写成斜体字, 其斜度应是这样倾斜: . 。14.拉丁字母、 阿拉伯数字与罗马数字的字高 , 应不小于 ㎜。15.比例的概念是指 。下载后可任意编辑16.比例的大小指的是 的大小。 1: 10 比 1: 100 。( 大或小) 17.一般情况下, 一个图样应选用 种比例。根据专业制图需要, 同一图样可选用 种比例。18.比例注写在 位置, 其字高比图名的字高 。19.比例有常见比例和可用比例两种, 1: 100 属于 比例, 1: 30 属于 .比例。20.绘图所用的比例应根据 .进行选用。21. 图 样 上 的 尺 寸 包 括 、 、 . 和 四部分。下载后可任意编辑22.尺寸界线应用 线绘制, 一般应与被注长度 , 其一端应离开图样轮廓线不小于 mm, 另一端宜超出尺寸线 mm。23.尺寸线应用 线绘制, 应与被注长度 。24.尺寸起止符号一般用 线绘制, 其倾斜方向应与尺寸界线成顺时针 . 角, 长度宜为 mm。25.图样上的尺寸单位, 标高及总平面以 为单位, 其它必须以 . 为单位。26.尺寸数字一般应依据其方向注写在靠近尺寸线的 部位, 如没有足够的注写位置, 最外边的尺寸数字可注写在尺寸界线的外侧, 中间相邻的尺寸数字可错开注写。下载后可任意编辑27.图样轮廓线以外的尺寸界线, 距图样最外轮廓之间的距离, 不宜小于 . mm。平行排列的尺寸线的间距, 宜为 mm, 并应保持一致。28.填出下面尺寸标注部分的名称。( 1) ( 2) ( 3) ( 4) 二、 推断题( 每...
