单排落地式脚手架搭设方案样本

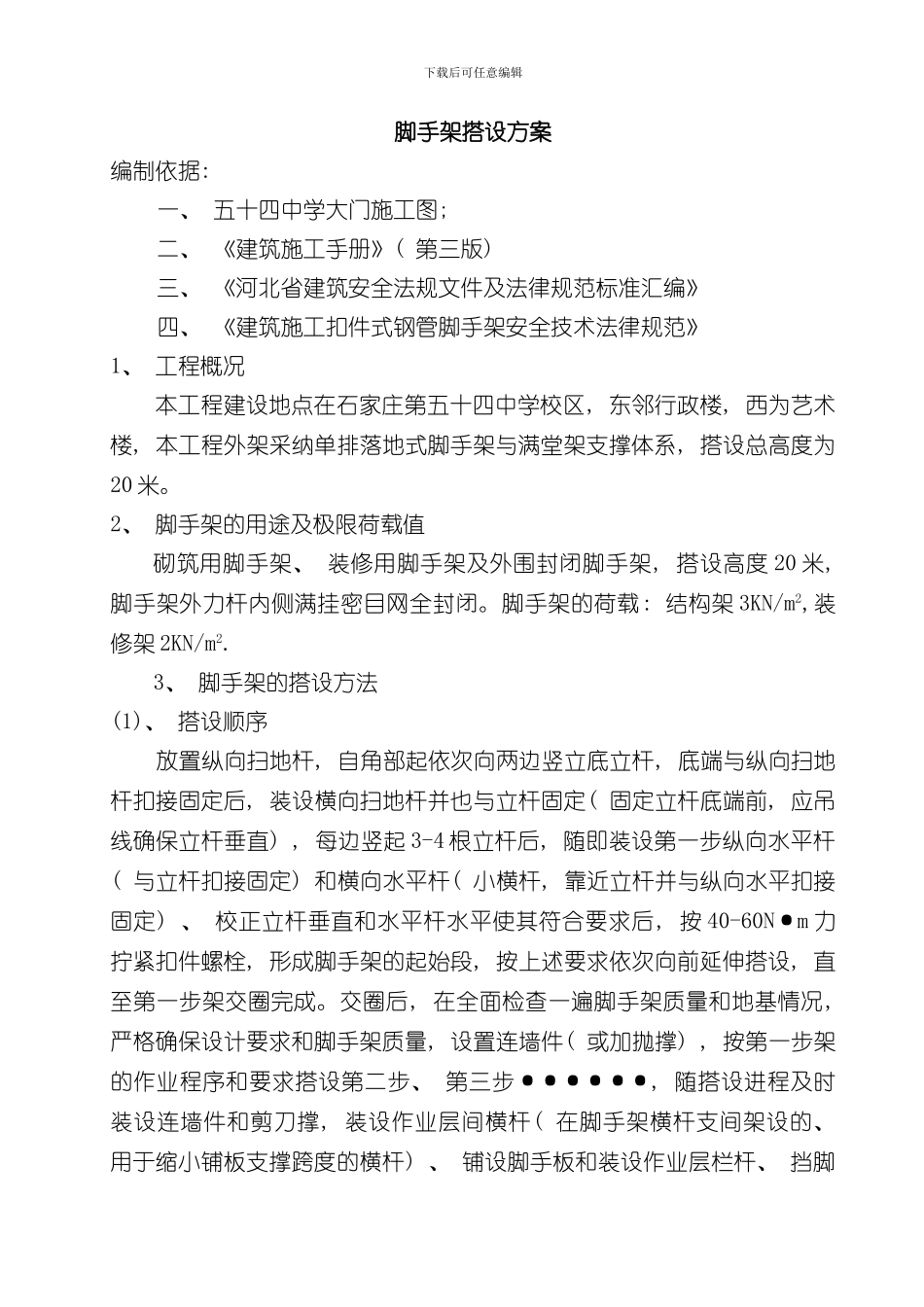

单排落地式脚手架搭设方案样本_第1页
1/15

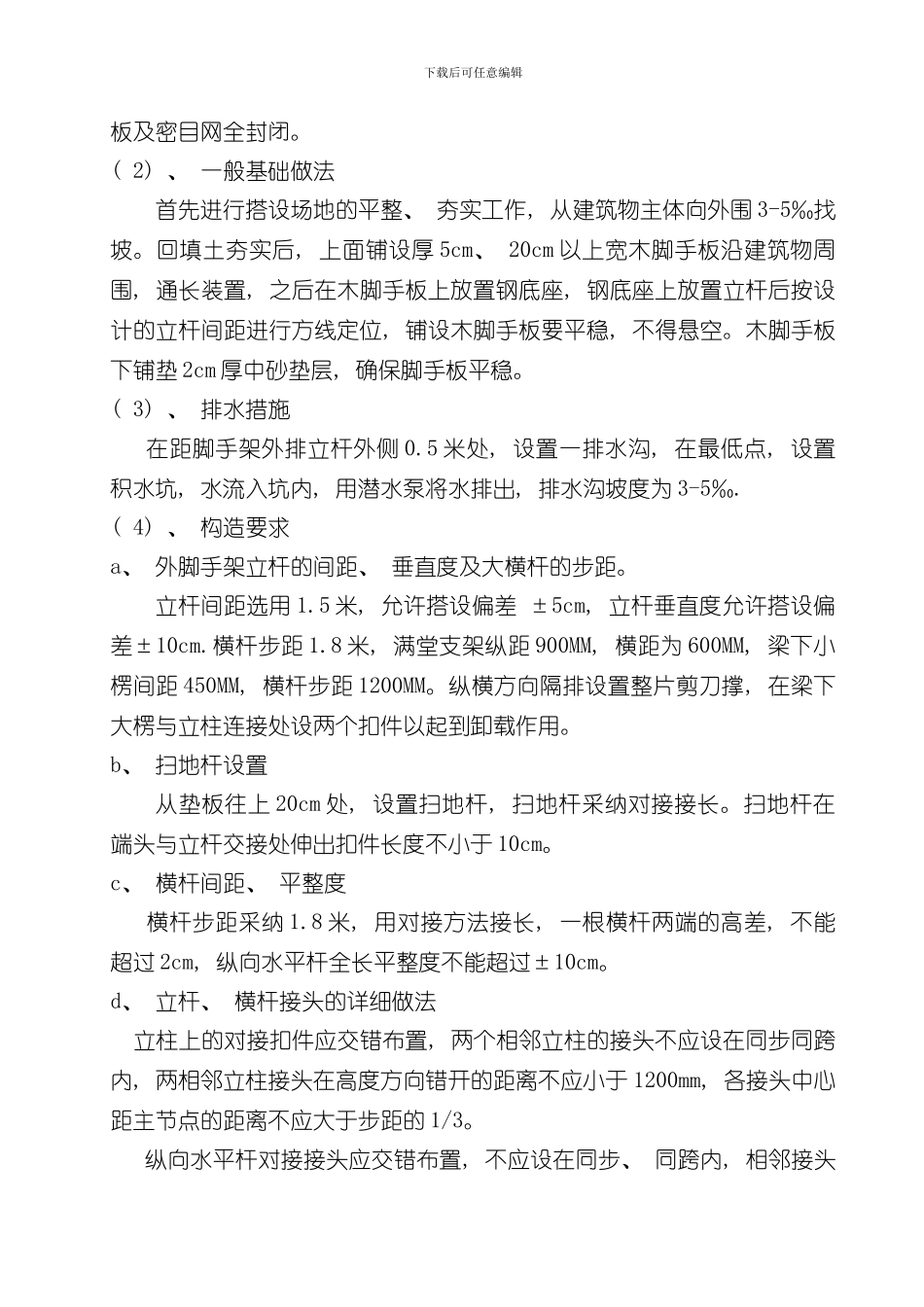

单排落地式脚手架搭设方案样本_第2页
2/15

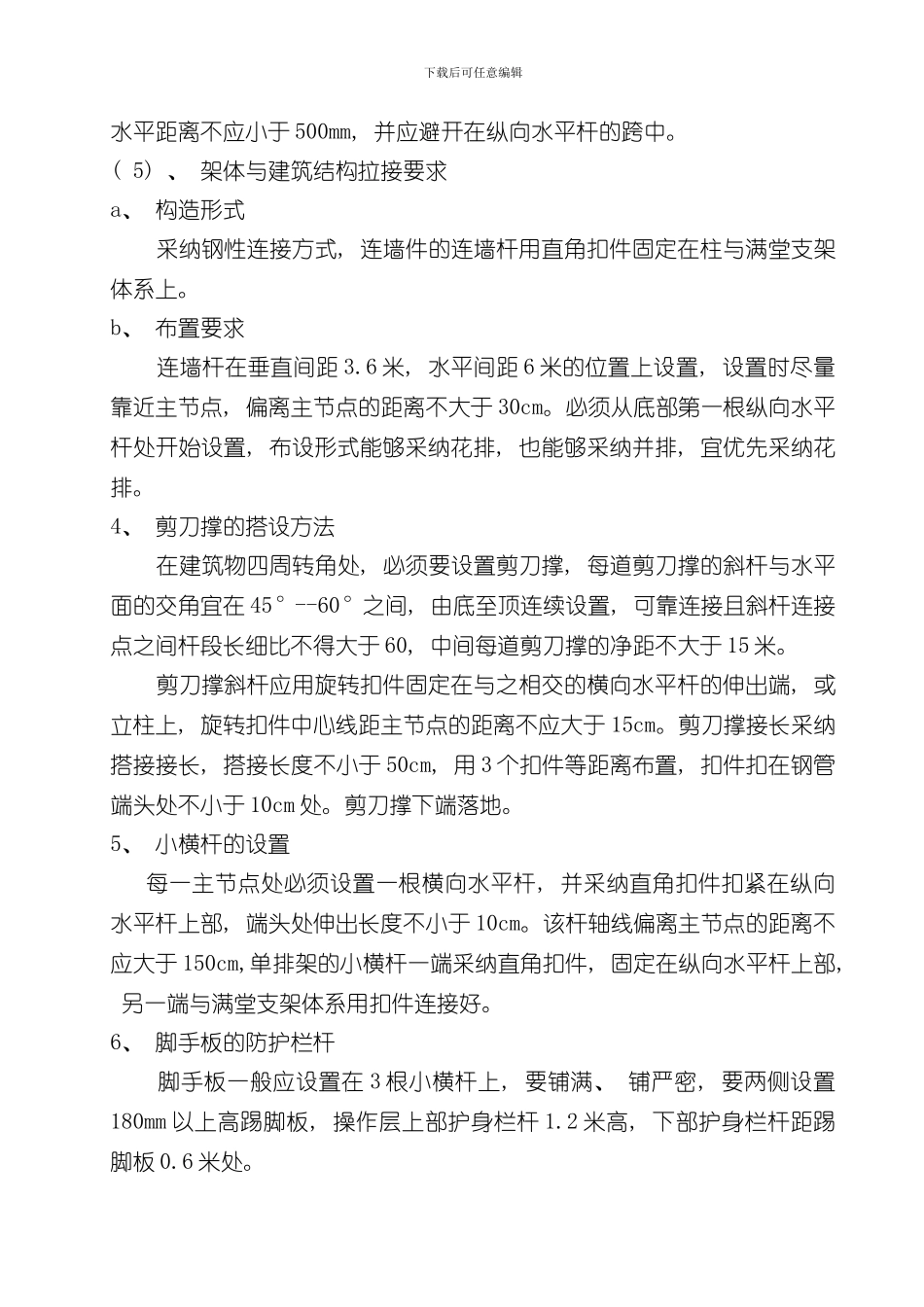

单排落地式脚手架搭设方案样本_第3页
3/15
下载后可任意编辑脚手架搭设方案编制依据:一、 五十四中学大门施工图; 二、 《建筑施工手册》( 第三版) 三、 《河北省建筑安全法规文件及法律规范标准汇编》四、 《建筑施工扣件式钢管脚手架安全技术法律规范》1、 工程概况本工程建设地点在石家庄第五十四中学校区, 东邻行政楼, 西为艺术楼, 本工程外架采纳单排落地式脚手架与满堂架支撑体系, 搭设总高度为20 米。2、 脚手架的用途及极限荷载值砌筑用脚手架、 装修用脚手架及外围封闭脚手架, 搭设高度 20 米, 脚手架外力杆内侧满挂密目网全封闭。脚手架的荷载: 结构架 3KN/m2,装修架 2KN/m2.3、 脚手架的搭设方法(1)、 搭设顺序 放置纵向扫地杆, 自角部起依次向两边竖立底立杆, 底端与纵向扫地杆扣接固定后, 装设横向扫地杆并也与立杆固定( 固定立杆底端前, 应吊线确保立杆垂直) , 每边竖起 3-4 根立杆后, 随即装设第一步纵向水平杆( 与立杆扣接固定) 和横向水平杆( 小横杆, 靠近立杆并与纵向水平扣接固定) 、 校正立杆垂直和水平杆水平使其符合要求后, 按 40-60N·m 力拧紧扣件螺栓, 形成脚手架的起始段, 按上述要求依次向前延伸搭设, 直至第一步架交圈完成。交圈后, 在全面检查一遍脚手架质量和地基情况, 严格确保设计要求和脚手架质量, 设置连墙件( 或加抛撑) , 按第一步架的作业程序和要求搭设第二步、 第三步······, 随搭设进程及时装设连墙件和剪刀撑, 装设作业层间横杆( 在脚手架横杆支间架设的、 用于缩小铺板支撑跨度的横杆) 、 铺设脚手板和装设作业层栏杆、 挡脚下载后可任意编辑板及密目网全封闭。( 2) 、 一般基础做法首先进行搭设场地的平整、 夯实工作, 从建筑物主体向外围 3-5‰找坡。回填土夯实后, 上面铺设厚 5cm、 20cm 以上宽木脚手板沿建筑物周围, 通长装置, 之后在木脚手板上放置钢底座, 钢底座上放置立杆后按设计的立杆间距进行方线定位, 铺设木脚手板要平稳, 不得悬空。木脚手板下铺垫 2cm 厚中砂垫层, 确保脚手板平稳。( 3) 、 排水措施 在距脚手架外排立杆外侧 0.5 米处, 设置一排水沟, 在最低点, 设置积水坑, 水流入坑内, 用潜水泵将水排出, 排水沟坡度为 3-5‰.( 4) 、 构造要求a、 外脚手架立杆的间距、 垂直度及大横杆的步距。立杆间距选用 1.5 米, 允许搭设偏差 ±5cm, 立杆垂直度允许搭设偏差±10cm.横杆步距 1.8 米, 满堂支架纵距 900MM, 横...
