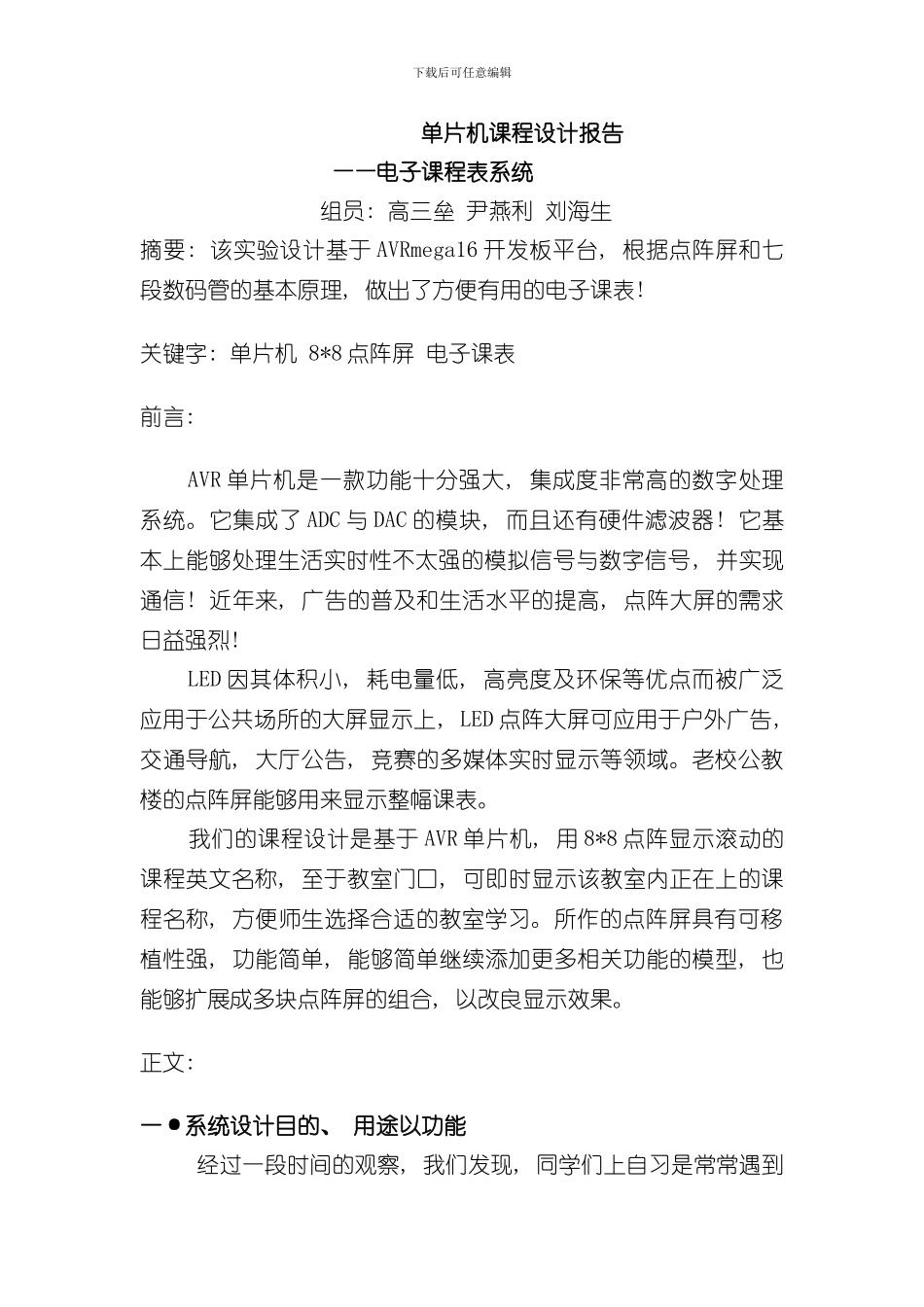

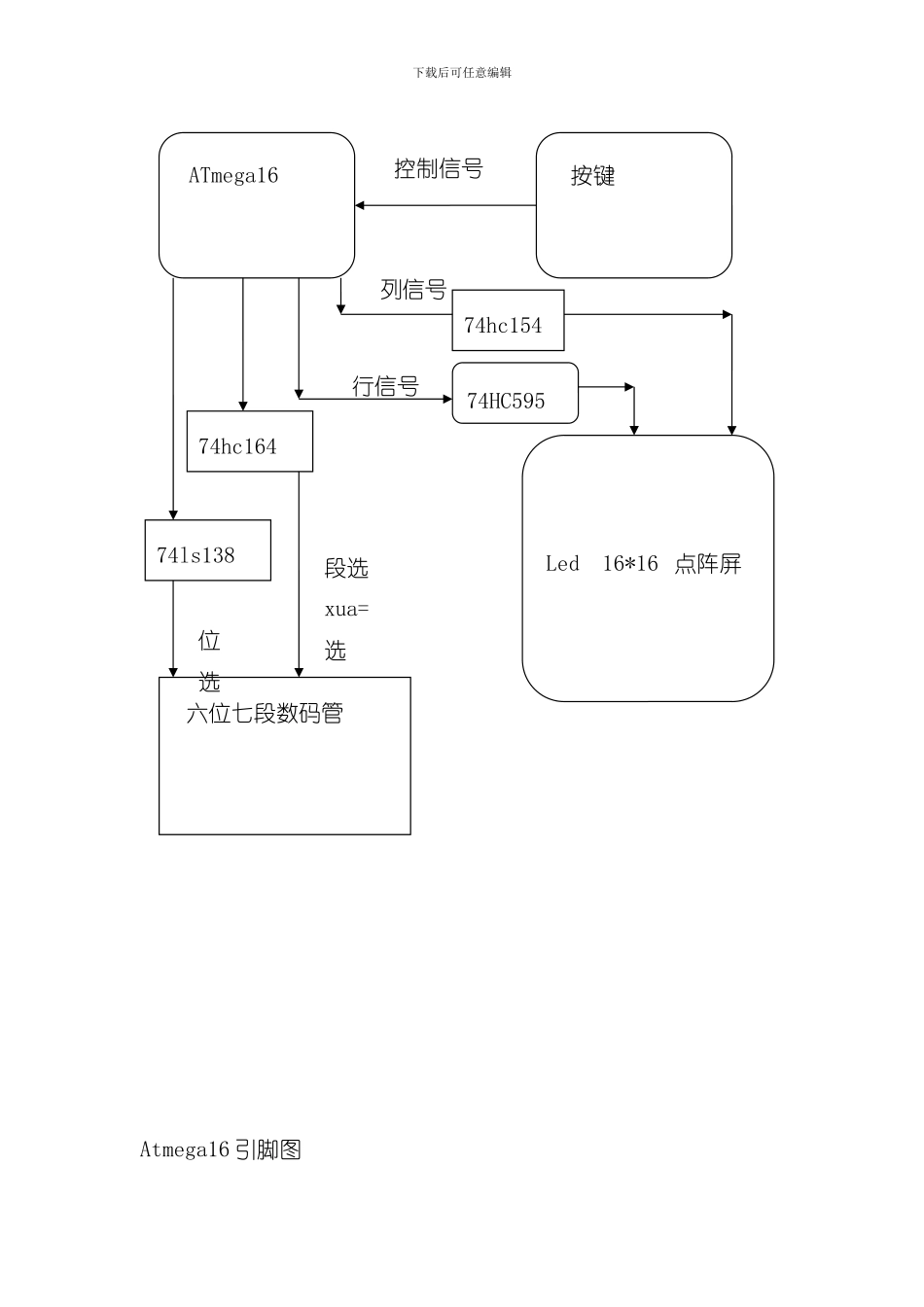

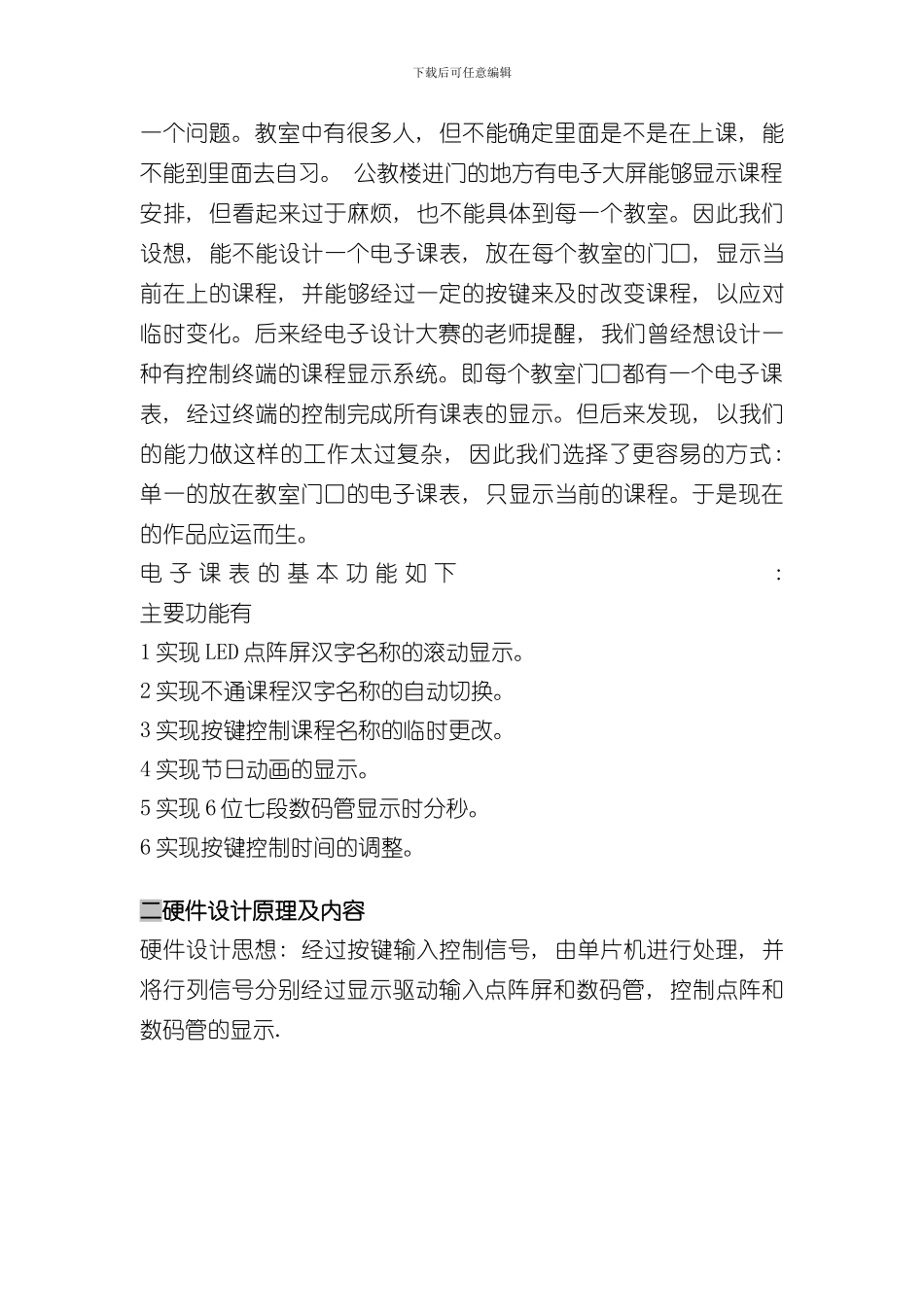

下载后可任意编辑 单片机课程设计报告 ——电子课程表系统 组员: 高三垒 尹燕利 刘海生摘要: 该实验设计基于 AVRmega16 开发板平台, 根据点阵屏和七段数码管的基本原理, 做出了方便有用的电子课表! 关键字: 单片机 8*8 点阵屏 电子课表前言: AVR 单片机是一款功能十分强大, 集成度非常高的数字处理系统。它集成了 ADC 与 DAC 的模块, 而且还有硬件滤波器! 它基本上能够处理生活实时性不太强的模拟信号与数字信号, 并实现通信! 近年来, 广告的普及和生活水平的提高, 点阵大屏的需求日益强烈! LED 因其体积小, 耗电量低, 高亮度及环保等优点而被广泛应用于公共场所的大屏显示上, LED 点阵大屏可应用于户外广告, 交通导航, 大厅公告, 竞赛的多媒体实时显示等领域。老校公教楼的点阵屏能够用来显示整幅课表。 我们的课程设计是基于 AVR 单片机, 用 8*8 点阵显示滚动的课程英文名称, 至于教室门口, 可即时显示该教室内正在上的课程名称, 方便师生选择合适的教室学习。所作的点阵屏具有可移植性强, 功能简单, 能够简单继续添加更多相关功能的模型, 也能够扩展成多块点阵屏的组合, 以改良显示效果。正文: 一·系统设计目的、 用途以功能 经过一段时间的观察, 我们发现, 同学们上自习是常常遇到下载后可任意编辑一个问题。教室中有很多人, 但不能确定里面是不是在上课, 能不能到里面去自习。 公教楼进门的地方有电子大屏能够显示课程安排, 但看起来过于麻烦, 也不能具体到每一个教室。因此我们设想, 能不能设计一个电子课表, 放在每个教室的门口, 显示当前在上的课程, 并能够经过一定的按键来及时改变课程, 以应对临时变化。后来经电子设计大赛的老师提醒, 我们曾经想设计一种有控制终端的课程显示系统。即每个教室门口都有一个电子课表, 经过终端的控制完成所有课表的显示。但后来发现, 以我们的能力做这样的工作太过复杂, 因此我们选择了更容易的方式: 单一的放在教室门口的电子课表, 只显示当前的课程。于是现在的作品应运而生。电 子 课 表 的 基 本 功 能 如 下 : 主要功能有1 实现 LED 点阵屏汉字名称的滚动显示。2 实现不通课程汉字名称的自动切换。3 实现按键控制课程名称的临时更改。4 实现节日动画的显示。5 实现 6 位七段数码管显示时分秒。6 实现按键控制时间的调整。二硬件设计原理及内容硬件设计思想: 经过按键输入控制信号, 由单片机进行...
