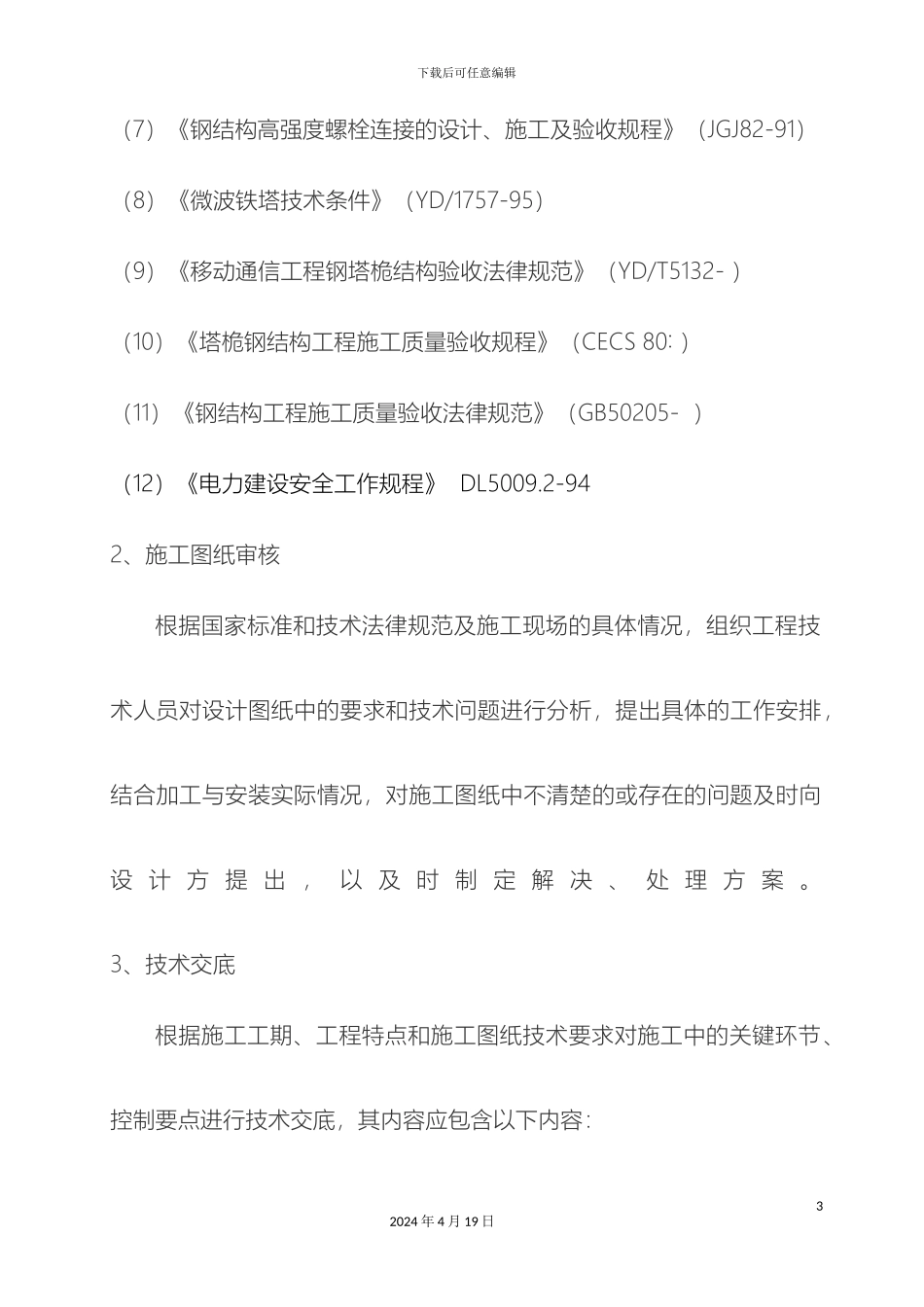

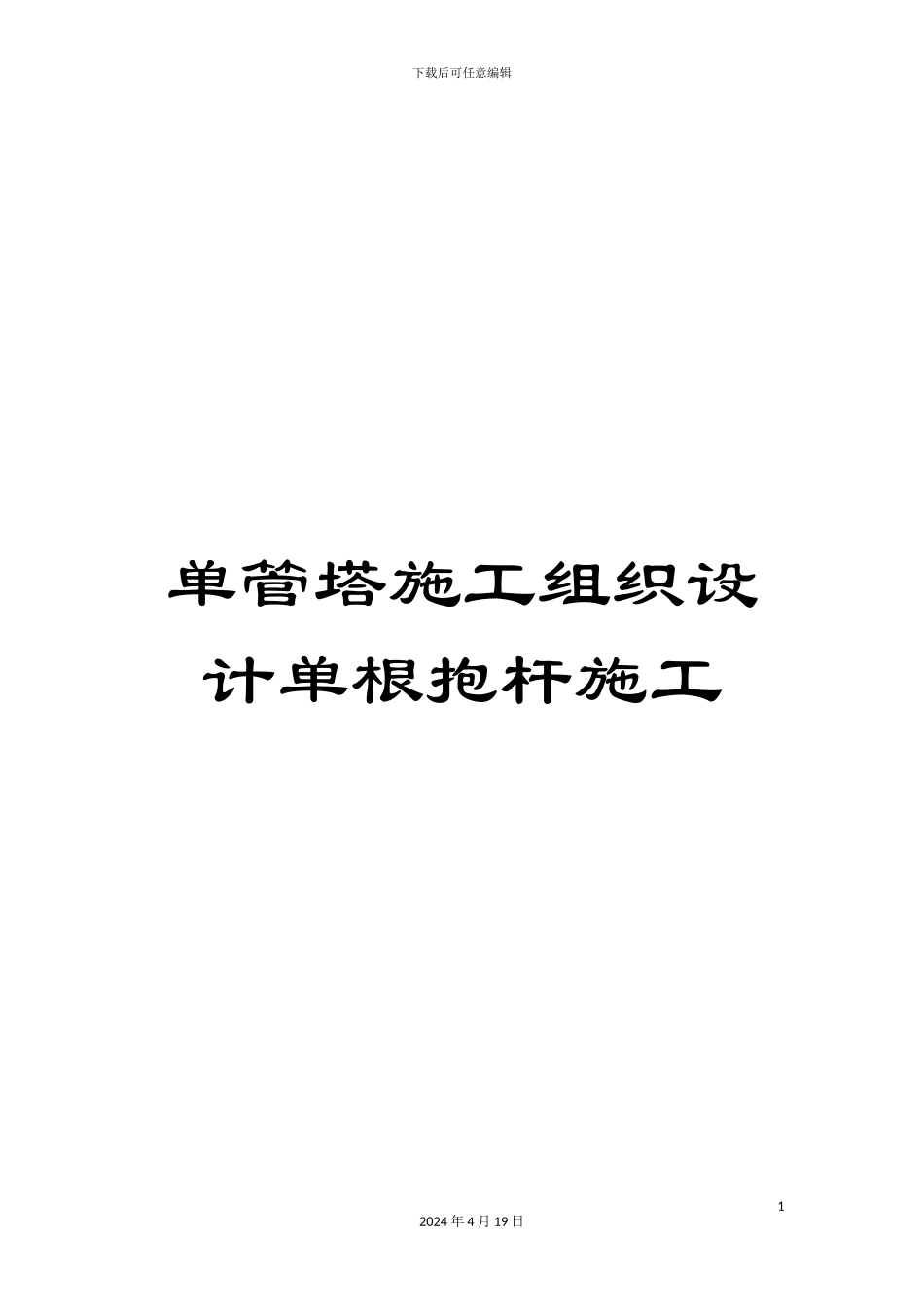

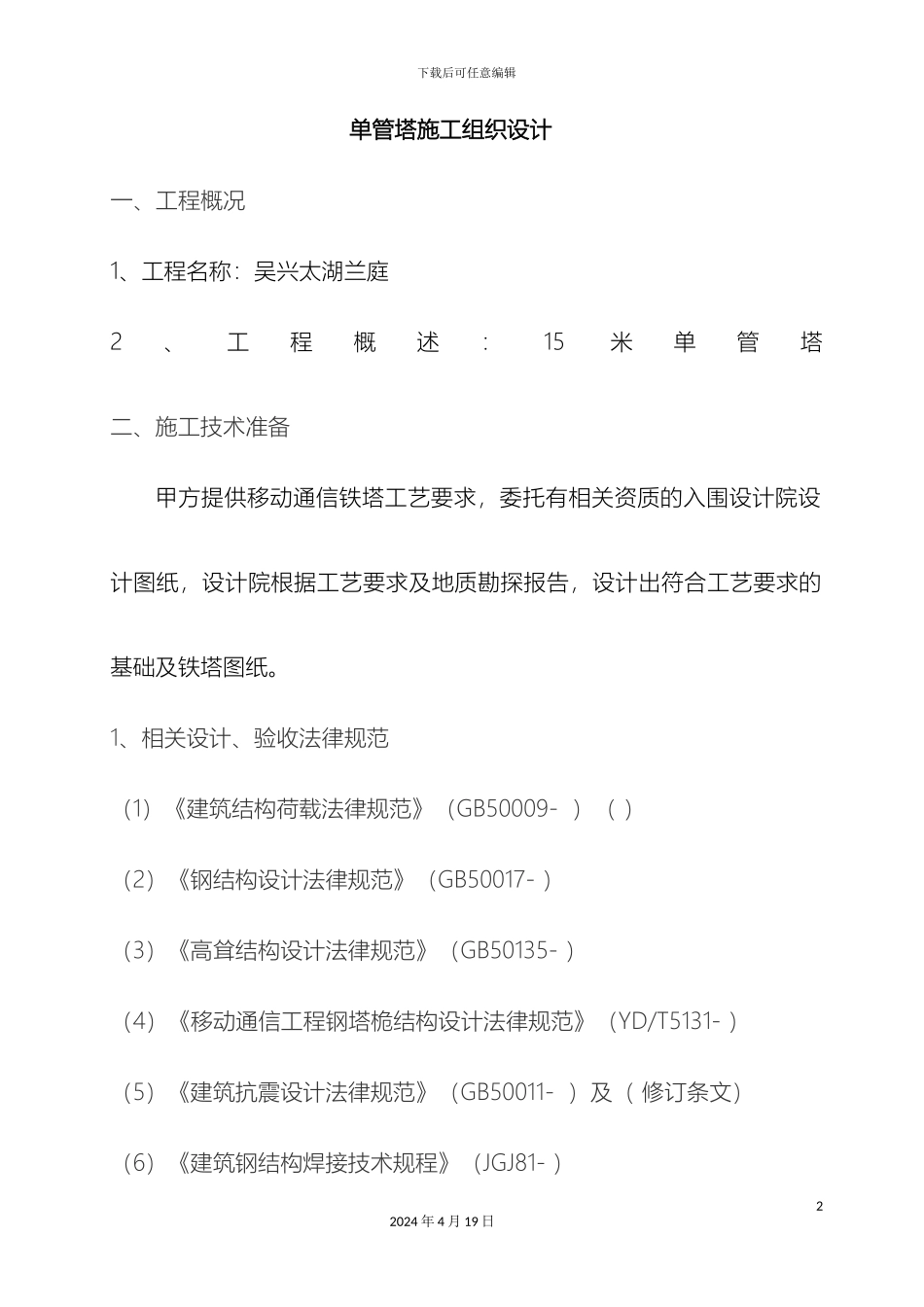

下载后可任意编辑单管塔施工组织设计单根抱杆施工12024 年 4 月 19 日下载后可任意编辑单管塔施工组织设计一、工程概况 1、工程名称：吴兴太湖兰庭2、工程概述：15米单管塔二、施工技术准备甲方提供移动通信铁塔工艺要求，委托有相关资质的入围设计院设计图纸，设计院根据工艺要求及地质勘探报告，设计出符合工艺要求的基础及铁塔图纸。1、相关设计、验收法律规范（1）《建筑结构荷载法律规范》（GB50009- ）（ ）（2）《钢结构设计法律规范》（GB50017- ）（3）《高耸结构设计法律规范》（GB50135- ）（4）《移动通信工程钢塔桅结构设计法律规范》（YD/T5131- ）（5）《建筑抗震设计法律规范》（GB50011- ）及（ 修订条文）（6）《建筑钢结构焊接技术规程》（JGJ81- ）22024 年 4 月 19 日下载后可任意编辑（7）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（8）《微波铁塔技术条件》（YD/1757-95）（9）《移动通信工程钢塔桅结构验收法律规范》（YD/T5132- ）（10）《塔桅钢结构工程施工质量验收规程》（CECS 80∶ ）（11）《钢结构工程施工质量验收法律规范》（GB50205- ）（12）《电力建设安全工作规程》 DL5009.2-942、施工图纸审核根据国家标准和技术法律规范及施工现场的具体情况，组织工程技术人员对设计图纸中的要求和技术问题进行分析，提出具体的工作安排，结合加工与安装实际情况，对施工图纸中不清楚的或存在的问题及时向设 计 方 提 出 ， 以 及 时 制 定 解 决 、 处 理 方 案 。3、技术交底根据施工工期、工程特点和施工图纸技术要求对施工中的关键环节、控制要点进行技术交底，其内容应包含以下内容：32024 年 4 月 19 日下载后可任意编辑（1）如因材料代替、施工安装困难、工程变更、基础偏差等引起加工图纸变更。（2）采纳新塔型、新工艺、新技术，以及新材料的运用。（3）焊接要求、焊接方法：按已评定合格成熟的焊接工艺进行，采纳埋弧自动焊。（4）本施工方案的实施及要求。4、 施工材料准备必须对进厂的各种原材料的品种、规格和数量认真进行检查验收，并分类堆放，并做好标记。各类物资应有对应的出厂合格证或其它可靠的材质证明书。对连接用材料（焊材、螺栓等）应具有质量合格说明书且应符合现行国家标准的规定及设计文件的要求。5、钢结构的制作1）施工放样、划线电脑放样是钢结构制作的第一道工序，为保证制作后的外形尺寸达42024 年 4 月 19 ...
