卸料平台施工施工组织方案模板

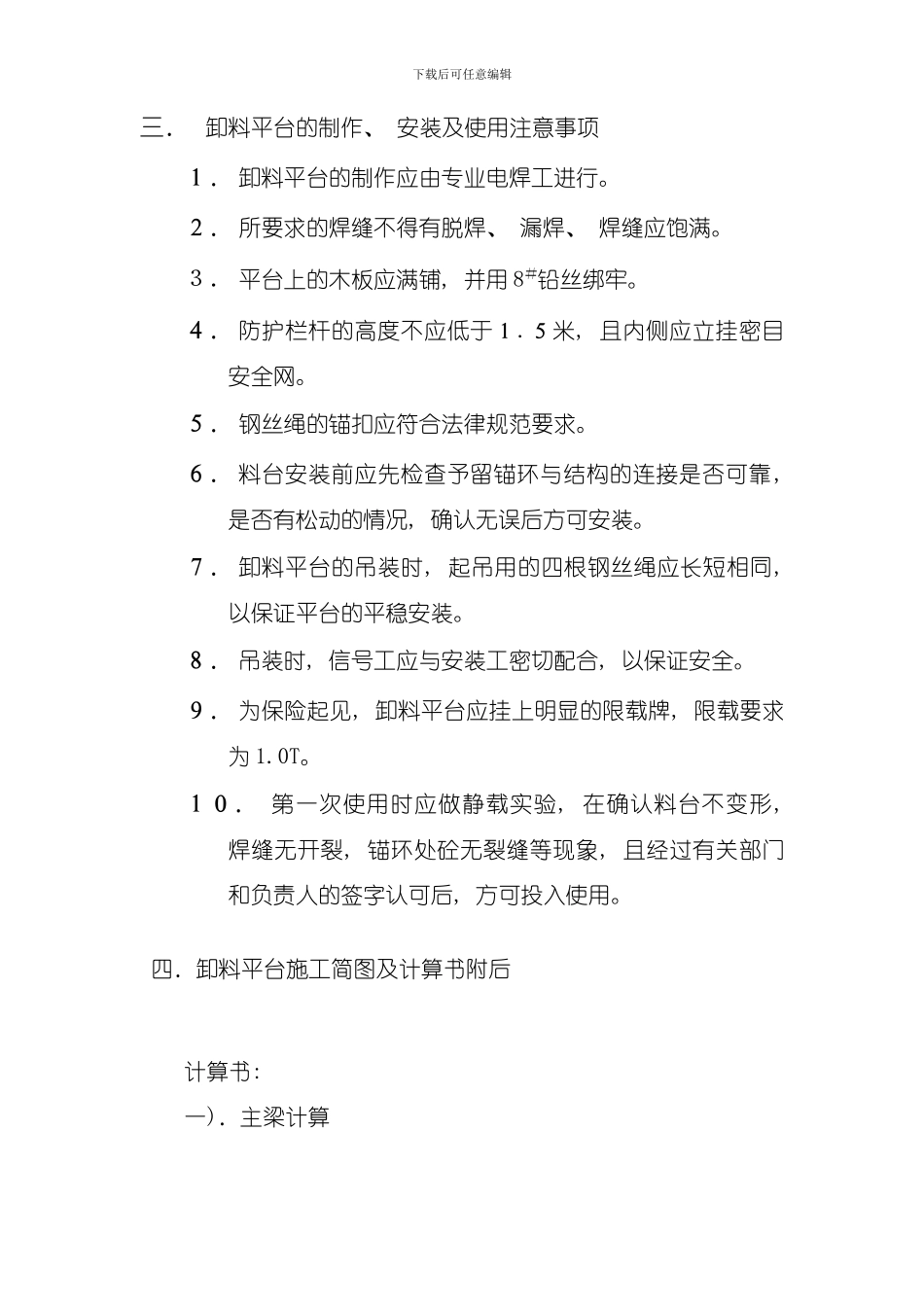

下载后可任意编辑中央音乐学院附中迁建工程卸料平台施工方案审核: 审定: 编制: 一九九九年十二月二十四日下载后可任意编辑一． 工程概况中央音乐学院附中迁建工程综合楼 A 区, 地下一层, 地上十六层。周转料投入为四层, 为保证工程周转料的顺利使用, 在主楼设一卸料平台, 以满足工程施工的需要。二． 卸料平台的制作和使用 卸料平台采纳 16#槽钢制作, 宽度为 2.5 米,长度为 6.5米,上铺 5CM 厚的木板, 采纳17 的钢丝绳拉锚, 于结构相连处实行在结构顶板上予留 100*100 洞, 采纳钢丝绳扣与之相连。具体的平台制作和安装见后附图。下载后可任意编辑三． 卸料平台的制作、 安装及使用注意事项１． 卸料平台的制作应由专业电焊工进行。２． 所要求的焊缝不得有脱焊、 漏焊、 焊缝应饱满。３． 平台上的木板应满铺, 并用 8＃铅丝绑牢。４． 防护栏杆的高度不应低于１.５米, 且内侧应立挂密目安全网。５． 钢丝绳的锚扣应符合法律规范要求。６． 料台安装前应先检查予留锚环与结构的连接是否可靠, 是否有松动的情况, 确认无误后方可安装。７． 卸料平台的吊装时, 起吊用的四根钢丝绳应长短相同, 以保证平台的平稳安装。８． 吊装时, 信号工应与安装工密切配合, 以保证安全。９． 为保险起见, 卸料平台应挂上明显的限载牌, 限载要求为 1.0T。１０． 第一次使用时应做静载实验, 在确认料台不变形, 焊缝无开裂, 锚环处砼无裂缝等现象, 且经过有关部门和负责人的签字认可后, 方可投入使用。 四．卸料平台施工简图及计算书附后计算书: 一)．主梁计算下载后可任意编辑１． 荷载取值自重: 采纳[16#槽钢为 172N/M, 木板为 400N/M2, 施工活荷载为 1500N/M2。说明: 由于主次梁均为[16#槽钢, 故只验算主梁的抗弯强度即可。故P=( 2.51.51500+2.5172+2.51.5400) /2+1721.5 =4034.5N Mmax=P161.52/6=4034.5161.52/6=24207N.M２． 验算主弯曲强度M＜Wnf 查表得: Wnf=117215=25155N.M＞Mmax=24207N.M故主梁的弯曲强度满足要求。二) 、 钢丝绳强度验算说明: 钢丝绳采纳直径 Ф １７的钢丝绳共四根, 每边两根, 下载后可任意编辑其中两根为主绳, 另外两根为附绳。计算时只考虑主绳的受力, 钢丝绳的夹角约为 48°１． 钢丝绳受力Ｔ＝3P/2/sin48=34034.5/2/sin48° =8143.4N2.安全系数Ｋ＝Ｆ/Ｔ＞[K]查表得: Ｋ＝1250010/8143.4=15.3＞[K]=10故钢丝...
