卸料平台安全专项施工方案

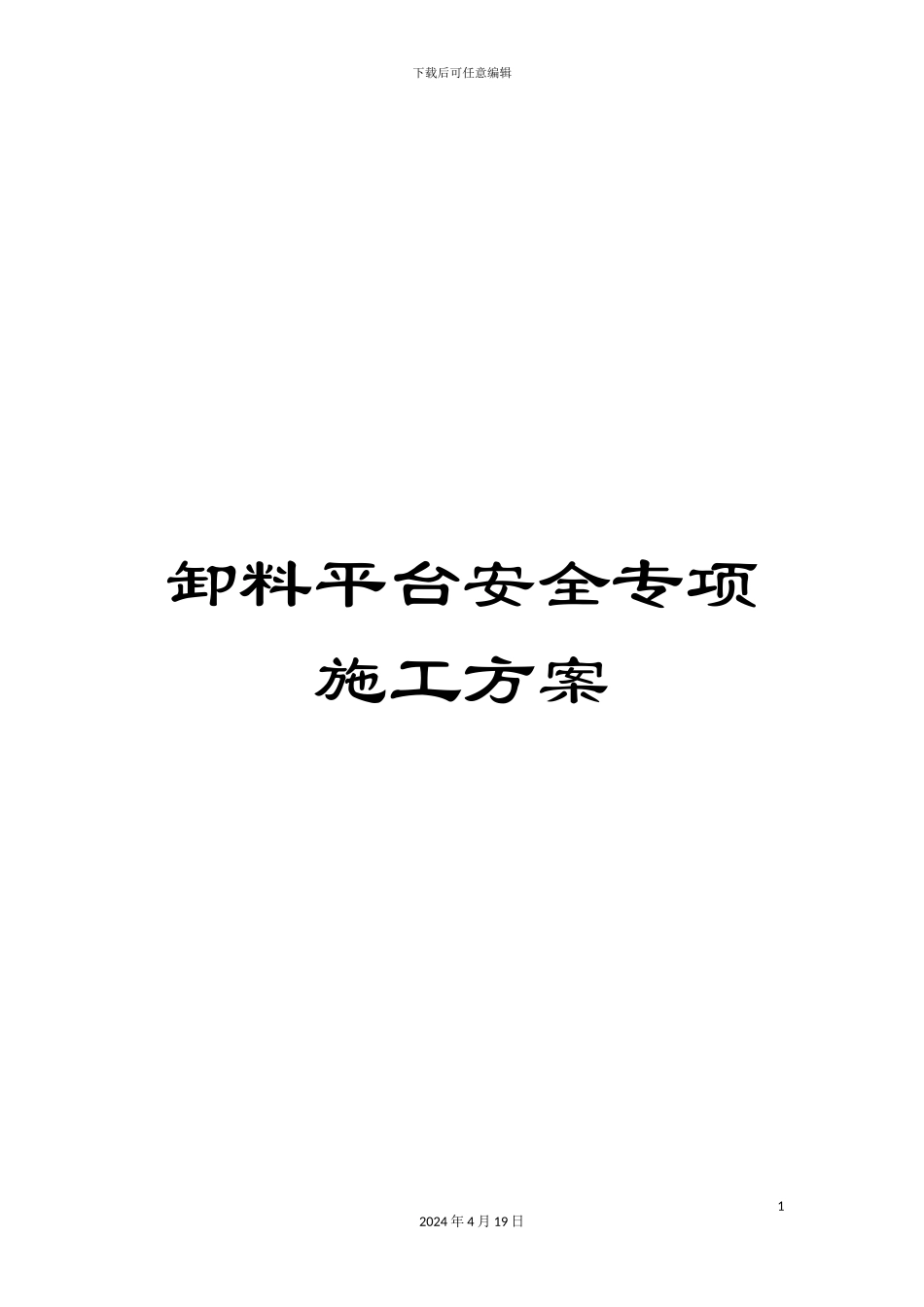

卸料平台安全专项施工方案_第1页
1/30

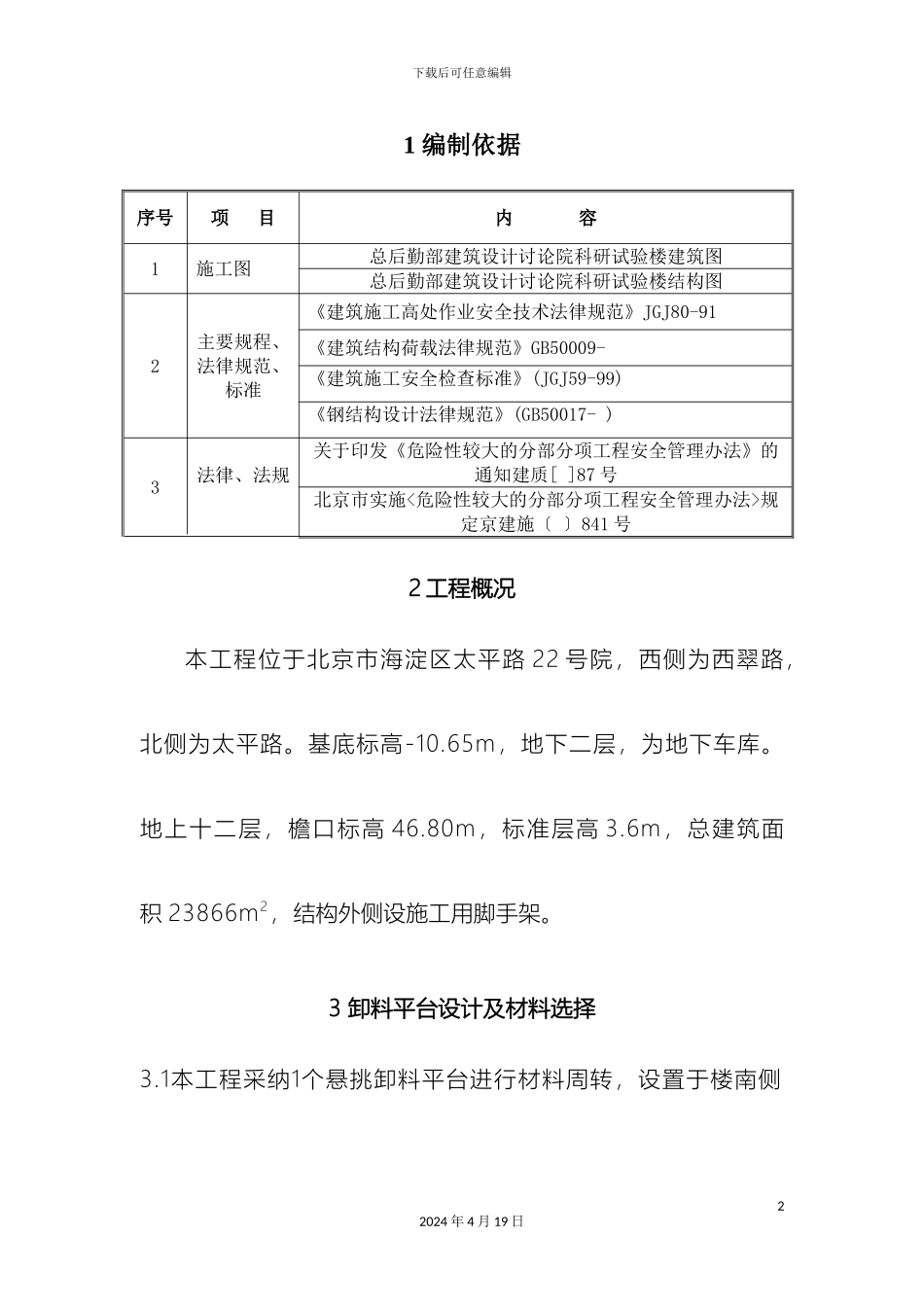

卸料平台安全专项施工方案_第2页
2/30
卸料平台安全专项施工方案_第3页
3/30
下载后可任意编辑卸料平台安全专项施工方案12024 年 4 月 19 日下载后可任意编辑1 编制依据序号项 目内 容1施工图总后勤部建筑设计讨论院科研试验楼建筑图总后勤部建筑设计讨论院科研试验楼结构图2主要规程、法律规范、标准《建筑施工高处作业安全技术法律规范》JGJ80-91《建筑结构荷载法律规范》GB50009- 《建筑施工安全检查标准》(JGJ59-99)《钢结构设计法律规范》(GB50017- )3法律、法规关于印发《危险性较大的分部分项工程安全管理办法》的通知建质[ ]87 号北京市实施<危险性较大的分部分项工程安全管理办法>规定京建施〔 〕841 号2 工程概况本工程位于北京市海淀区太平路 22 号院,西侧为西翠路,北侧为太平路。基底标高-10.65m,地下二层,为地下车库。地上十二层,檐口标高 46.80m,标准层高 3.6m,总建筑面积 23866m2,结构外侧设施工用脚手架。3 卸料平台设计及材料选择3.1本工程采纳1个悬挑卸料平台进行材料周转,设置于楼南侧22024 年 4 月 19 日下载后可任意编辑东部。3.1.1主梁槽钢采纳22号槽钢槽口水平,次梁采纳16a号槽钢槽口水平。钢材强度等级不低于Q235,其质量符合现行国家标准《碳素钢结构》(GB/T 700)和《低合金高强度结构钢》GB/T 1591的规定。3.1.2卸料平台上满铺50mm厚木板,除与结构相接面外,其余三面均采纳ф48钢管作栏杆,高1.5m,竹胶板封挡,外侧满挂密目安全网。脚手板、脚手片采纳符合要求。3.1.3卸料平台两侧主梁与上部混凝土结构各用两道斜拉钢丝绳6×37ф16拉结(其中一道为安全绳,不参加计算)。3.1.4 预埋钢套环的直径为25.0 mm,3.1.5 施 工 人 员 等 活 荷 载 2.00kN/m2 , 最 大 堆 放 材 料 荷 载15.00kN。主次梁的连接方式为焊接。3.2 卸料平台设置位置32024 年 4 月 19 日下载后可任意编辑 本工程设置 1 个卸料平台,位置在五层南侧,2#楼梯间西侧,具体如下,3~4 轴/A~B 轴位置,以上层层做提升,卸料平台主钢梁锚固点预埋在框架梁及顶板面上,采纳 φ25 钢筋制作。3.3 卸料平台加工图详见下图。42024 年 4 月 19 日下载后可任意编辑4 卸料平台加工制作4.1 平台加工制作4.1.1 按设计图指定的材料、型号、尺寸准确下料。4.1.2 先焊接平台骨架,要求龙骨间节点满焊△10×10。4.1.3 用 ф48 钢管焊接护身拦,并在栏杆三面采纳竹胶板封闭。4.1.4 主龙骨与栏杆连接采纳焊接。4.1.5 平台上满铺 50mm 厚木板,用 Φ25...
