压力管道元件制造工艺汇编

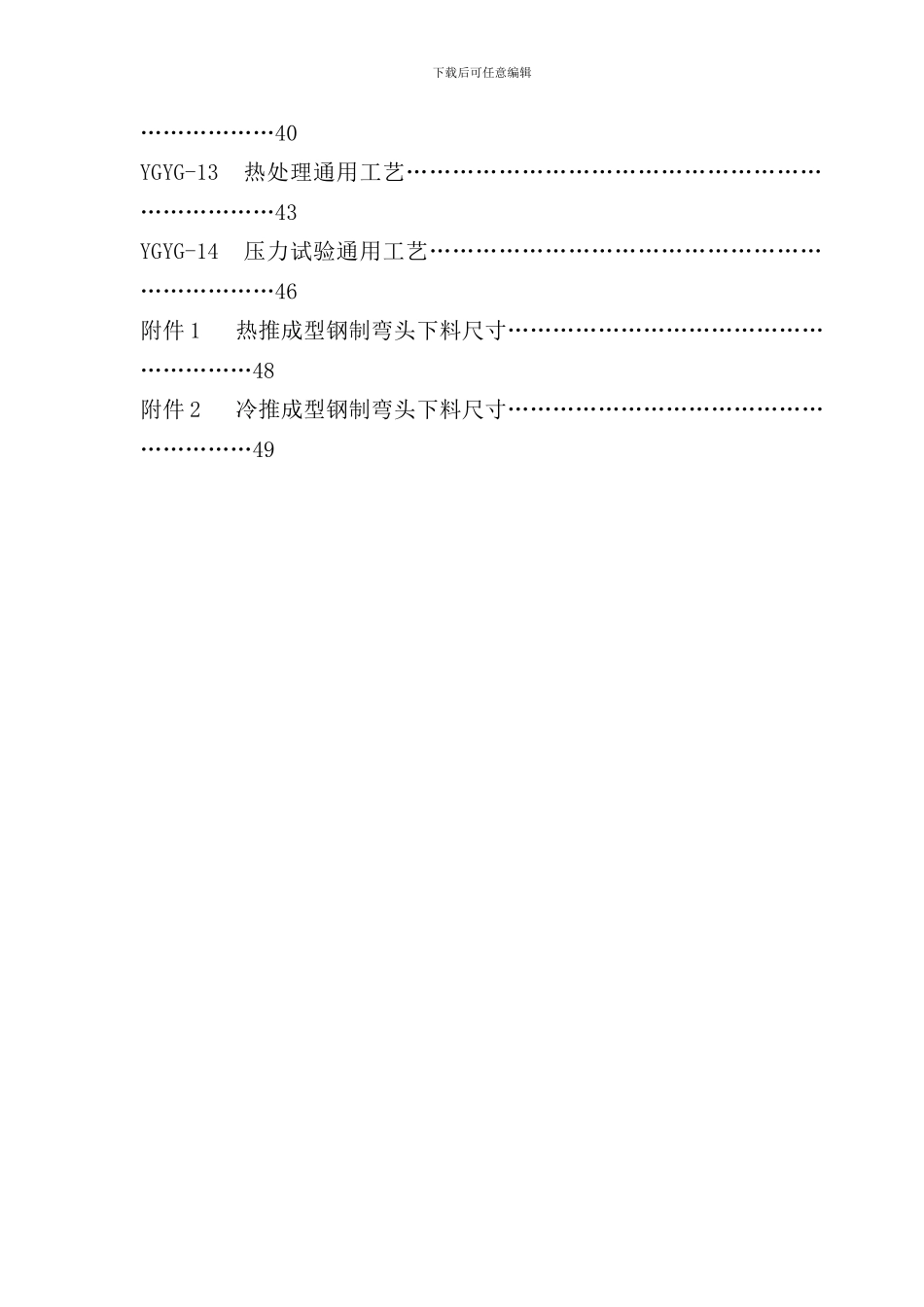

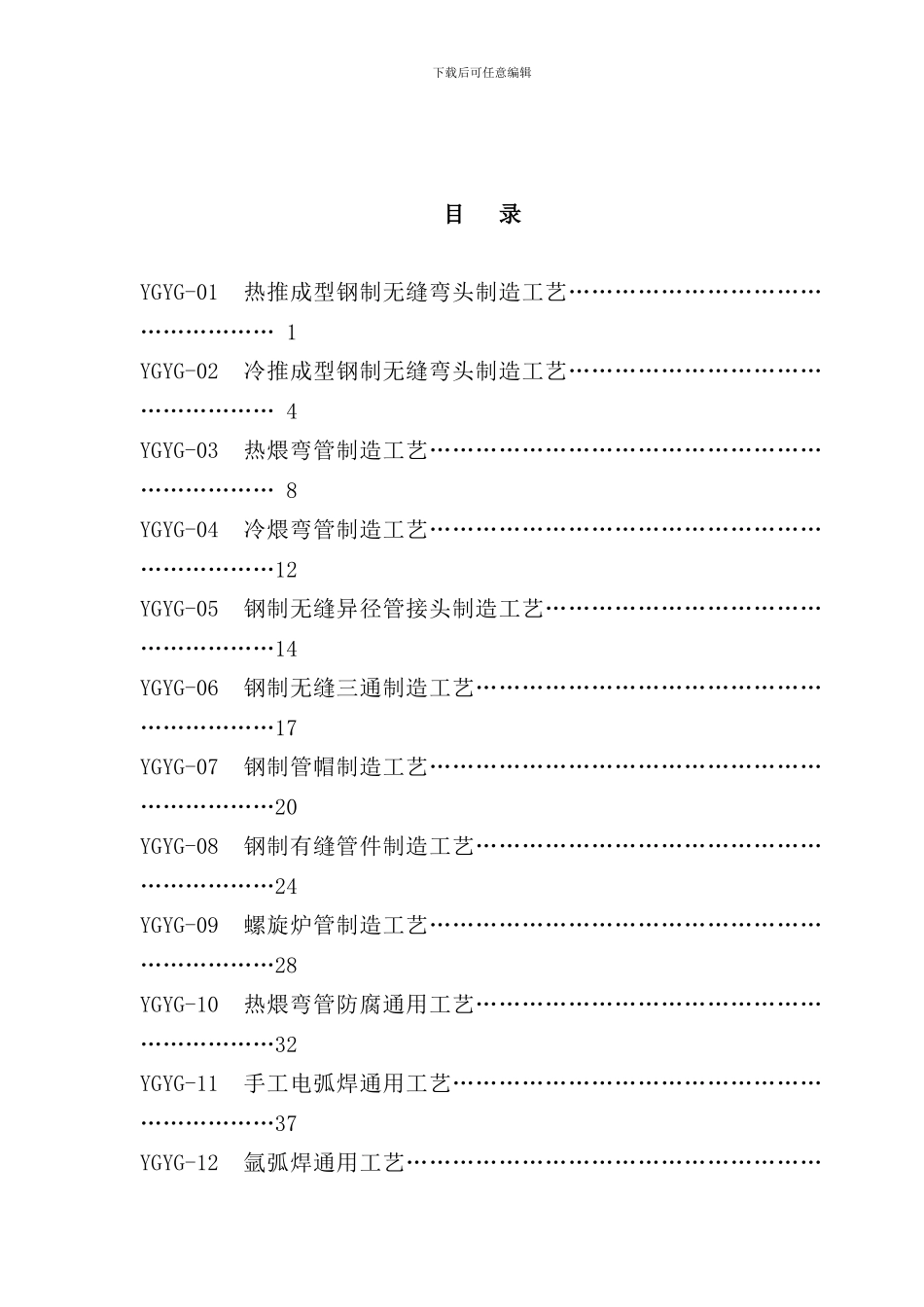

受控号: 压 力 管 道 元 件 制 造 工 艺 汇 编(YGYG-01～YGYG-14)编制: 审核: 批准: 青岛海利通有限公司 01 月 20 日下载后可任意编辑目 录 YGYG-01 热推成型钢制无缝弯头制造工艺…………………………………………… 1YGYG-02 冷推成型钢制无缝弯头制造工艺…………………………………………… 4YGYG-03 热煨弯管制造工艺…………………………………………………………… 8YGYG-04 冷煨弯管制造工艺……………………………………………………………12YGYG-05 钢制无缝异径管接头制造工艺………………………………………………14YGYG-06 钢制无缝三通制造工艺………………………………………………………17YGYG-07 钢制管帽制造工艺……………………………………………………………20YGYG-08 钢制有缝管件制造工艺………………………………………………………24YGYG-09 螺旋炉管制造工艺……………………………………………………………28YGYG-10 热煨弯管防腐通用工艺………………………………………………………32YGYG-11 手工电弧焊通用工艺…………………………………………………………37YGYG-12 氩弧焊通用工艺………………………………………………下载后可任意编辑………………40YGYG-13 热处理通用工艺………………………………………………………………43YGYG-14 压力试验通用工艺……………………………………………………………46附件 1 热推成型钢制弯头下料尺寸…………………………………………………48附件 2 冷推成型钢制弯头下料尺寸…………………………………………………491.总则 为确保热推成型钢制无缝弯头的产品质量, 法律规范制造工艺, 严格程序管理, 特制订本工艺文件。本工艺适用于我公司生产的 Φ48～Φ529—1.5D 钢制无缝弯头热推成型制造过程。2.标准依据GB/T 12459- 《钢制对焊无缝管件》GB/T 8163-1999《输送流体用无缝钢管》3.制造工艺热推成型钢制无缝弯头的整个制造工艺流程如下: 原材料入厂检验 → 下料 → 推制 → 整形 → 坡口 → 除锈 → 刷漆 → 标识 → 检验入库3.1 原材料入厂检验3.1.1 热推弯头用钢管必须符合相应钢管制造标准的规定。并应有制造公司质量证明书, 钢管入厂应由质检员和保管员对钢管口径、 壁厚、 外观质量等进行检查验收。3.1.2 管材实物的标记、 炉批号与材质证明书相符合时, 可不进行复检。同时也能够...
