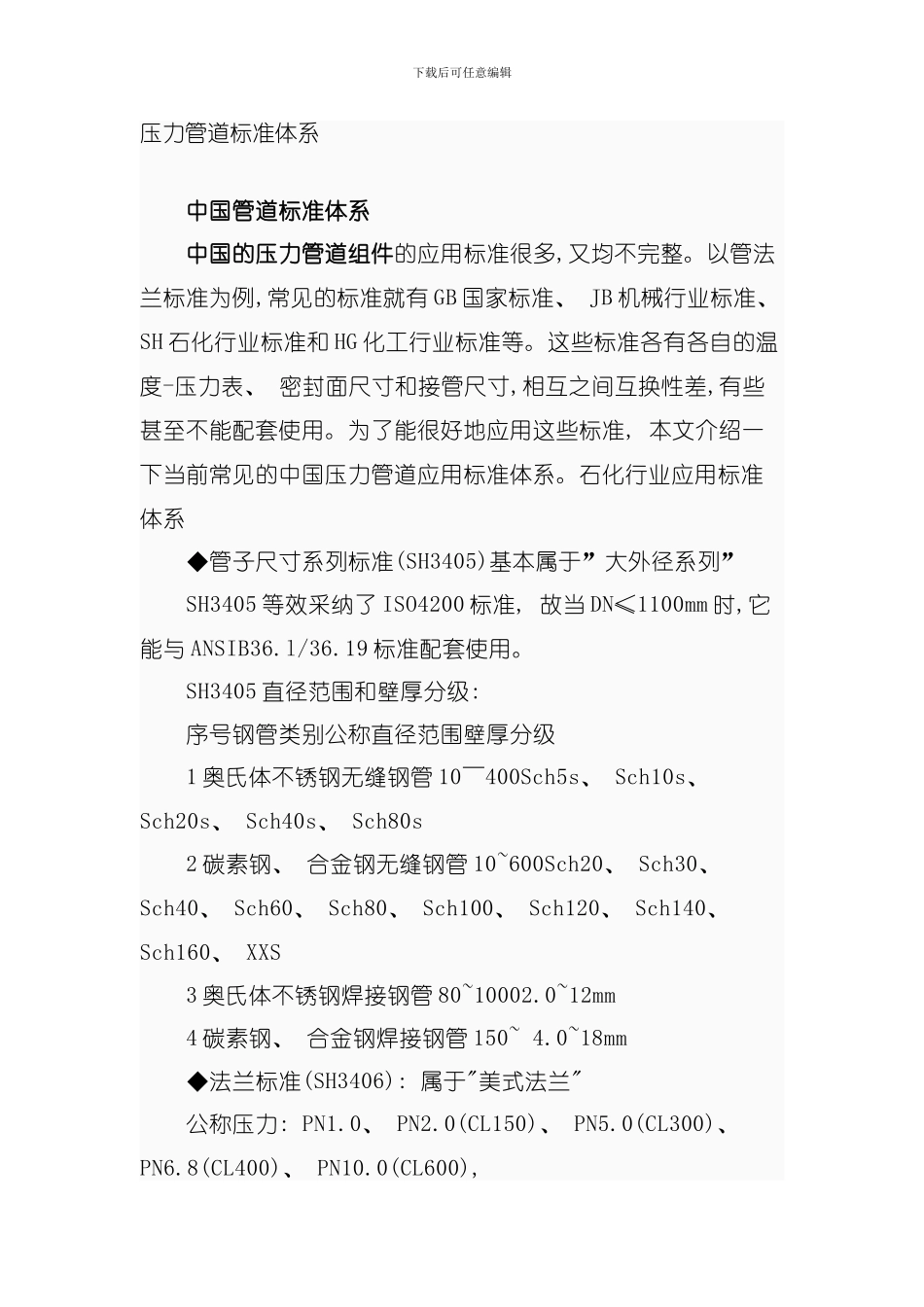

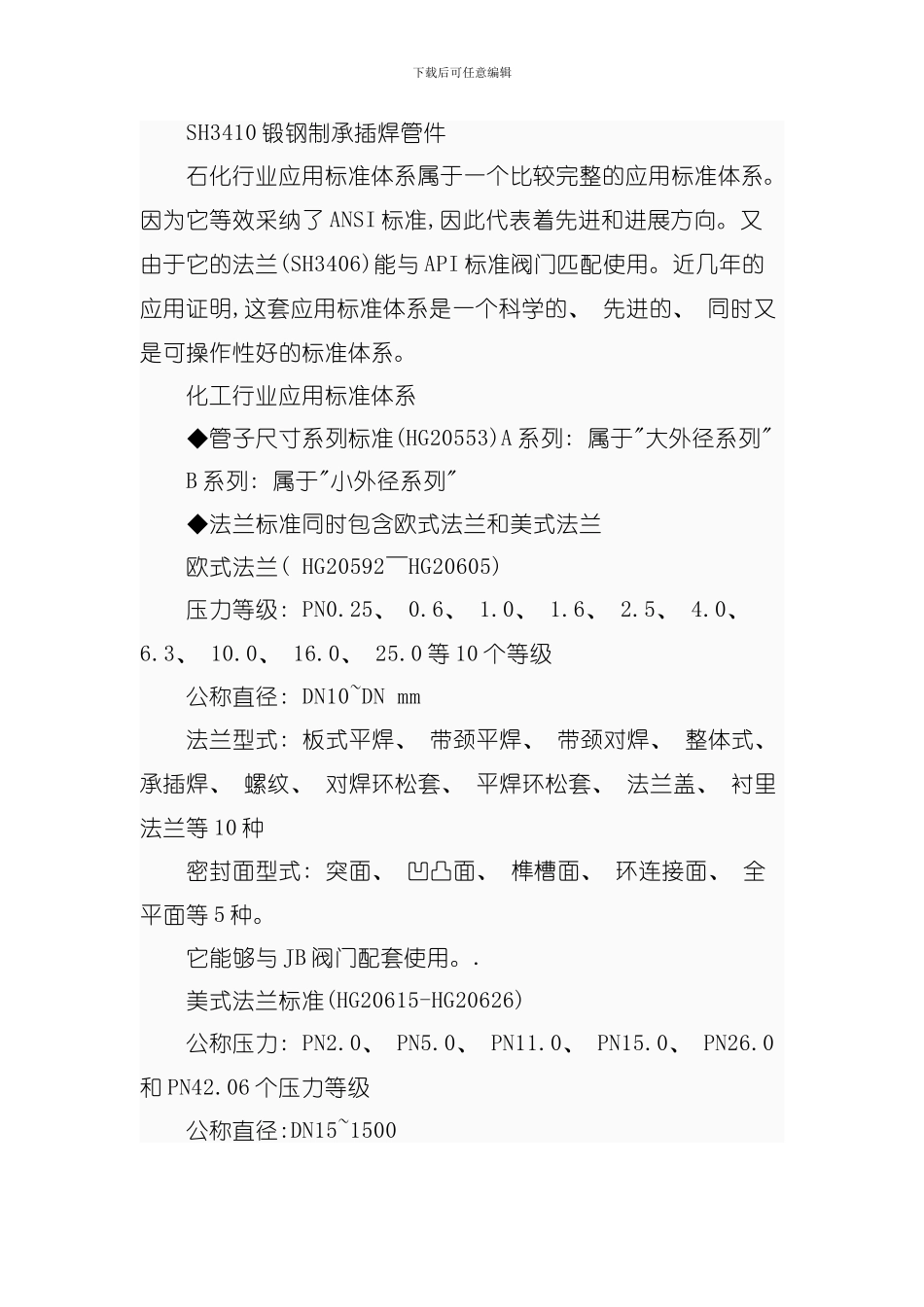

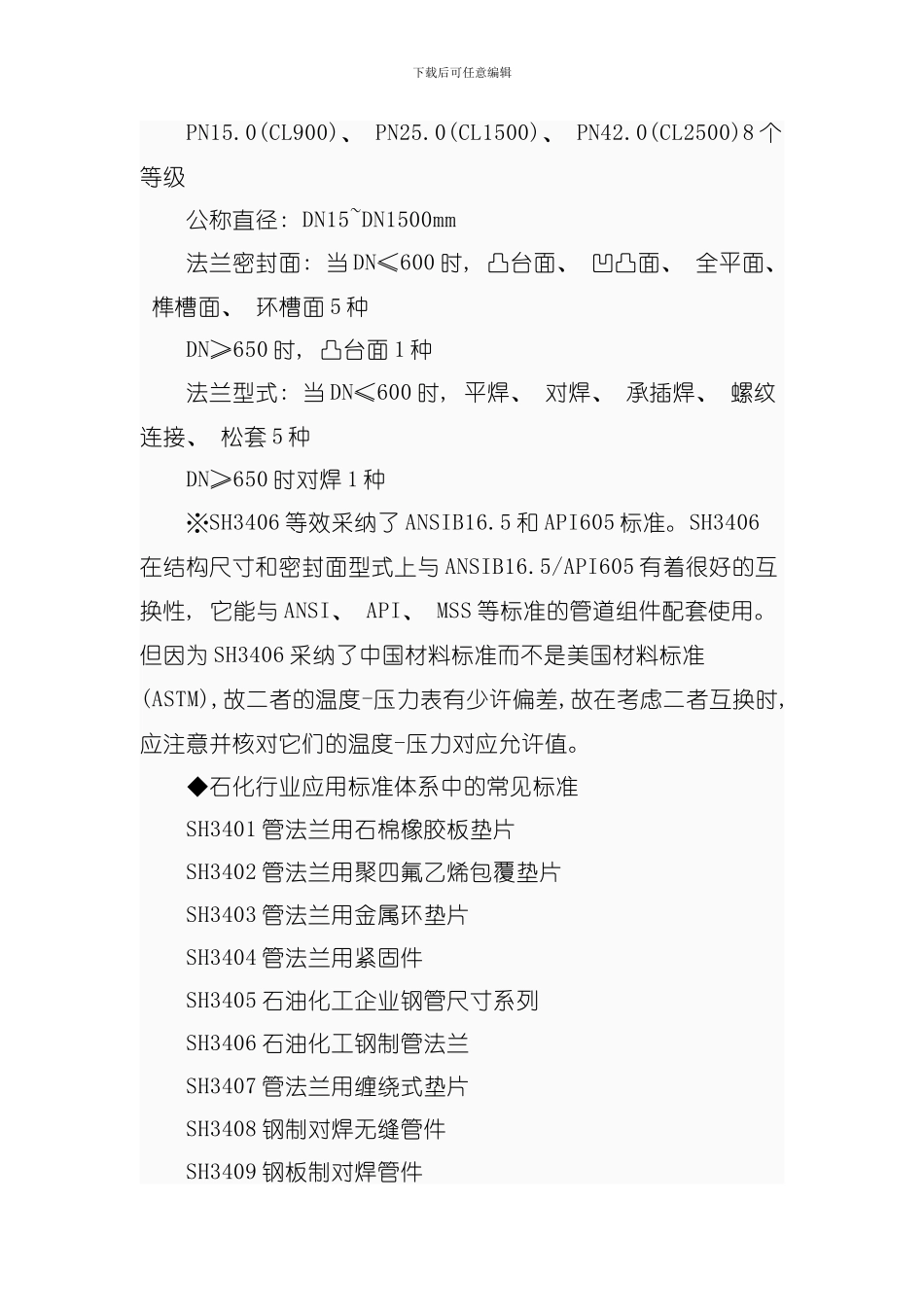

下载后可任意编辑压力管道标准体系 中国管道标准体系 中国的压力管道组件的应用标准很多,又均不完整。以管法兰标准为例,常见的标准就有 GB 国家标准、 JB 机械行业标准、 SH 石化行业标准和 HG 化工行业标准等。这些标准各有各自的温度-压力表、 密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准, 本文介绍一下当前常见的中国压力管道应用标准体系。石化行业应用标准体系 ◆管子尺寸系列标准(SH3405)基本属于”大外径系列” SH3405 等效采纳了 ISO4200 标准, 故当 DN≤1100mm 时,它能与 ANSIB36.l/36.19 标准配套使用。 SH3405 直径范围和壁厚分级: 序号钢管类别公称直径范围壁厚分级 1 奥氏体不锈钢无缝钢管 10～400Sch5s、 Sch10s、 Sch20s、 Sch40s、 Sch80s 2 碳素钢、 合金钢无缝钢管 10~600Sch20、 Sch30、 Sch40、 Sch60、 Sch80、 Sch100、 Sch120、 Sch140、 Sch160、 XXS 3 奥氏体不锈钢焊接钢管 80~10002.0~12mm 4 碳素钢、 合金钢焊接钢管 150~ 4.0~18mm ◆法兰标准(SH3406): 属于"美式法兰" 公称压力: PN1.0、 PN2.0(CL150)、 PN5.0(CL300)、 PN6.8(CL400)、 PN10.0(CL600),下载后可任意编辑 PN15.0(CL900)、 PN25.0(CL1500)、 PN42.0(CL2500)8 个等级 公称直径: DN15~DN1500mm 法兰密封面: 当 DN≤600 时, 凸台面、 凹凸面、 全平面、 榫槽面、 环槽面 5 种 DN≥650 时, 凸台面 1 种 法兰型式: 当 DN≤600 时, 平焊、 对焊、 承插焊、 螺纹连接、 松套 5 种 DN≥650 时对焊 1 种 ※SH3406 等效采纳了 ANSIB16.5 和 API605 标准。SH3406在结构尺寸和密封面型式上与 ANSIB16.5/API605 有着很好的互换性, 它能与 ANSI、 API、 MSS 等标准的管道组件配套使用。但因为 SH3406 采纳了中国材料标准而不是美国材料标准(ASTM),故二者的温度-压力表有少许偏差,故在考虑二者互换时,应注意并核对它们的温度-压力对应允许值。 ◆石化行业应用标准体系中的常见标准 SH3401 管法兰用石棉橡胶板垫片 SH3402 管法兰用聚四氟乙烯包覆垫片 SH3403 管法兰用金属环垫片 SH3404 管法兰用紧固件 SH3405 石油化工企业钢管尺寸系列 SH3406 石油化工钢制管法兰 SH3407 管法兰用缠绕式垫片 SH3408 钢制对焊无缝管件 SH3409 钢板制对焊管件下载后可任意编辑 SH3410 锻钢制承插焊...
