压力管道的检验检测技术样本

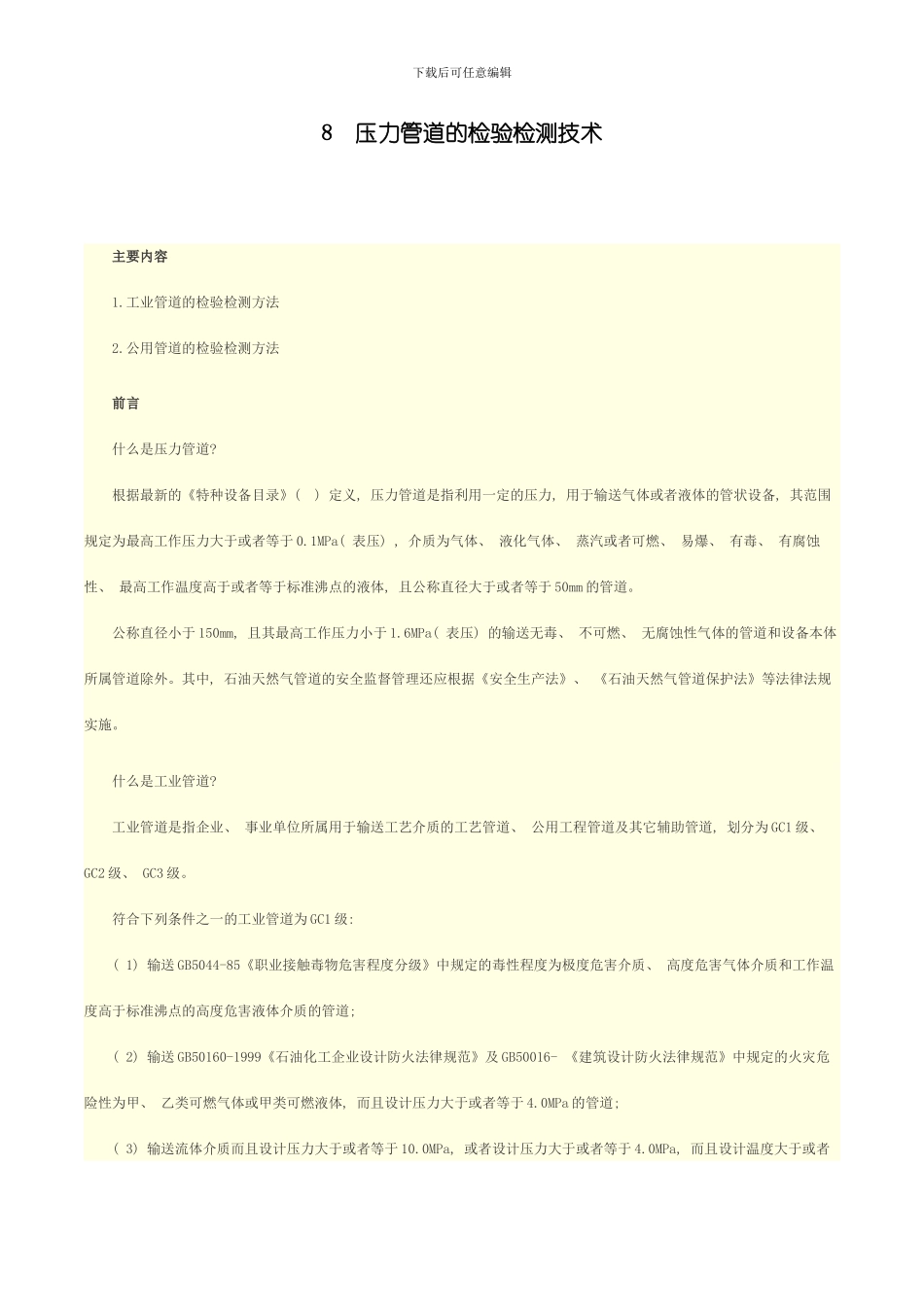

压力管道的检验检测技术样本_第1页
1/122

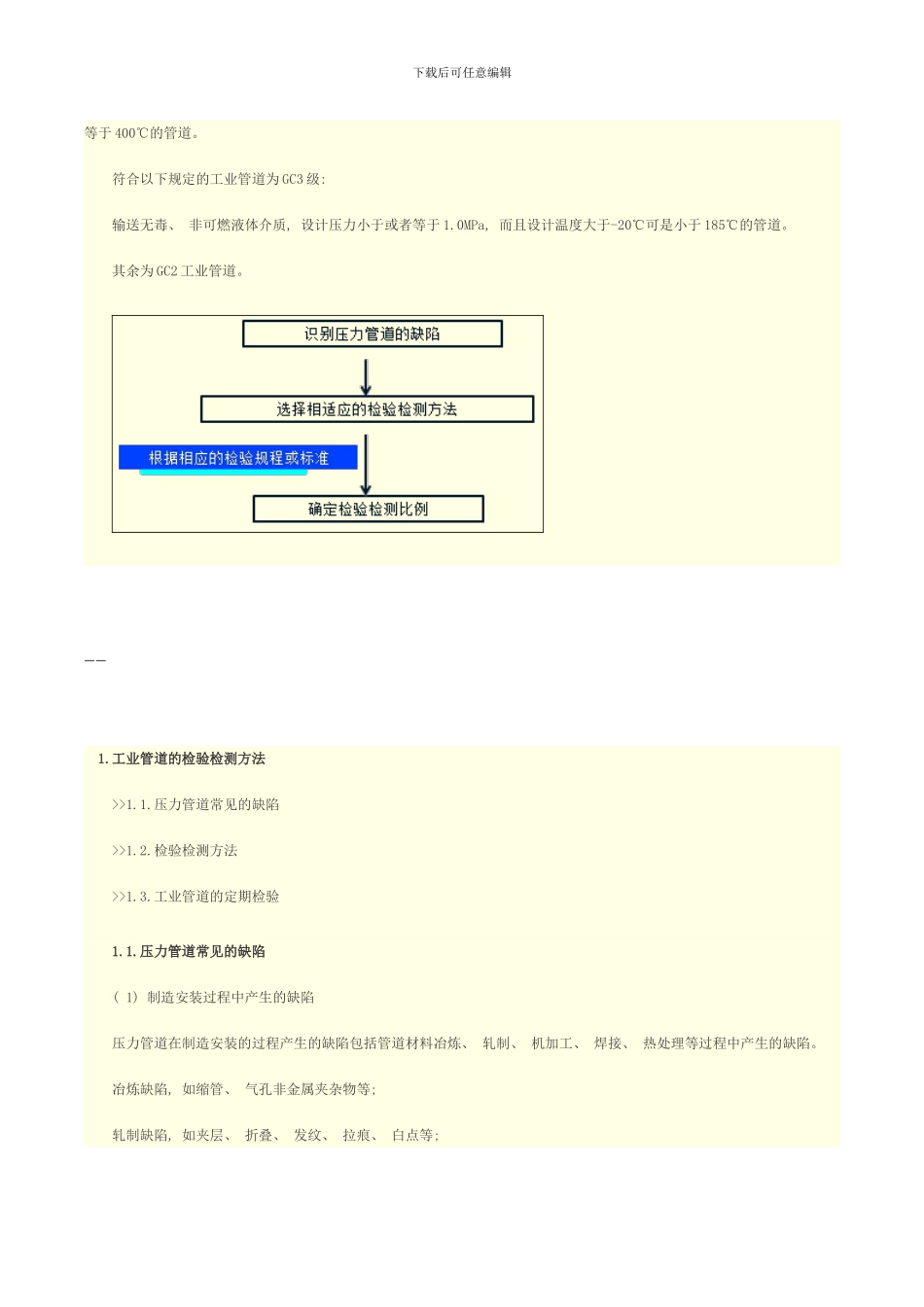

压力管道的检验检测技术样本_第2页
2/122

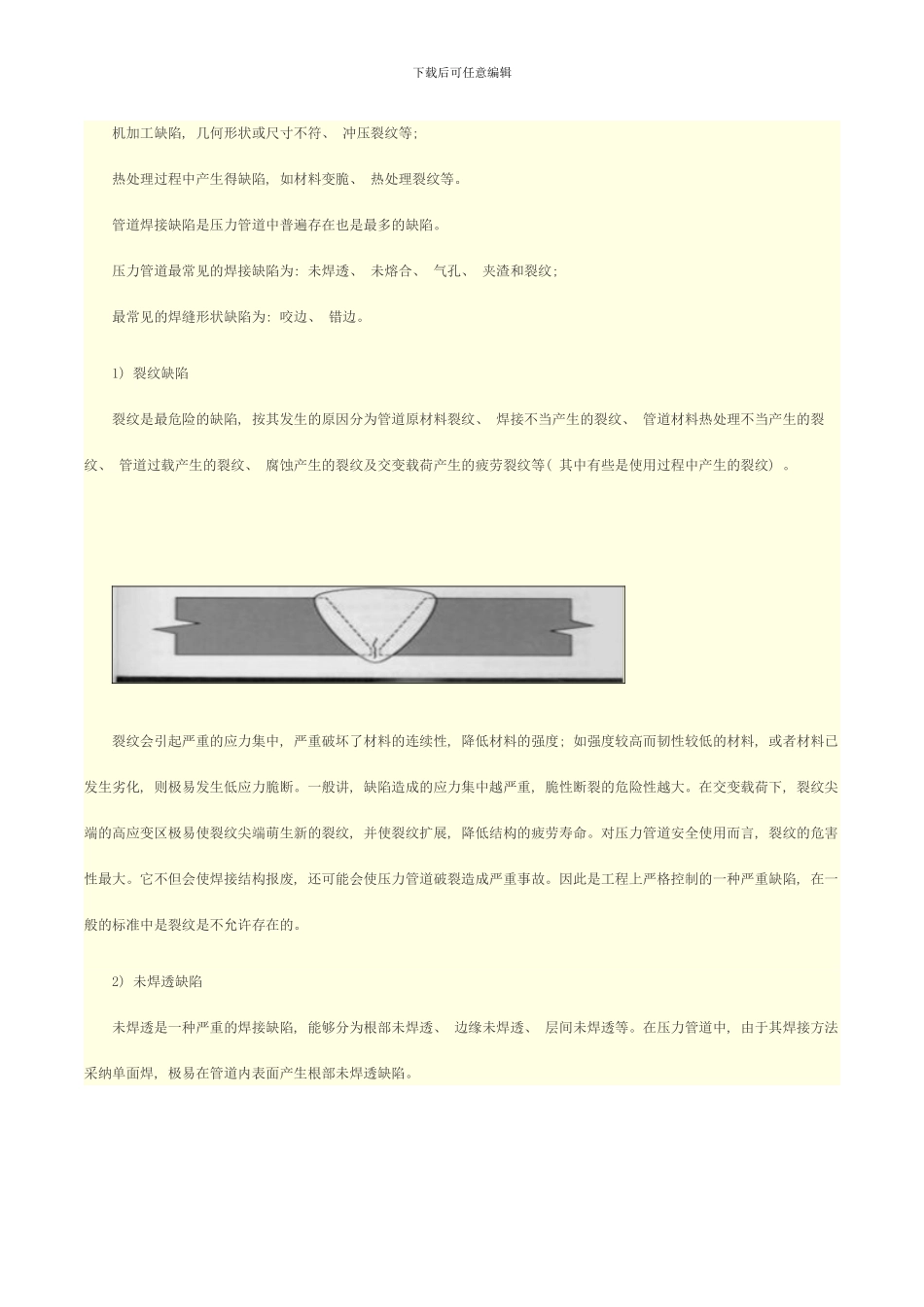

压力管道的检验检测技术样本_第3页
3/122
下载后可任意编辑8 压力管道的检验检测技术 主要内容 1.工业管道的检验检测方法 2.公用管道的检验检测方法 前言 什么是压力管道? 根据最新的《特种设备目录》( ) 定义, 压力管道是指利用一定的压力, 用于输送气体或者液体的管状设备, 其范围规定为最高工作压力大于或者等于 0.1MPa( 表压) , 介质为气体、 液化气体、 蒸汽或者可燃、 易爆、 有毒、 有腐蚀性、 最高工作温度高于或者等于标准沸点的液体, 且公称直径大于或者等于 50mm 的管道。 公称直径小于 150mm, 且其最高工作压力小于 1.6MPa( 表压) 的输送无毒、 不可燃、 无腐蚀性气体的管道和设备本体所属管道除外。其中, 石油天然气管道的安全监督管理还应根据《安全生产法》、 《石油天然气管道保护法》等法律法规实施。 什么是工业管道? 工业管道是指企业、 事业单位所属用于输送工艺介质的工艺管道、 公用工程管道及其它辅助管道, 划分为 GC1 级、 GC2 级、 GC3 级。 符合下列条件之一的工业管道为 GC1 级: ( 1) 输送 GB5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、 高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道; ( 2) 输送 GB50160-1999《石油化工企业设计防火法律规范》及 GB50016- 《建筑设计防火法律规范》中规定的火灾危险性为甲、 乙类可燃气体或甲类可燃液体, 而且设计压力大于或者等于 4.0MPa 的管道; ( 3) 输送流体介质而且设计压力大于或者等于 10.0MPa, 或者设计压力大于或者等于 4.0MPa, 而且设计温度大于或者下载后可任意编辑等于 400℃的管道。 符合以下规定的工业管道为 GC3 级: 输送无毒、 非可燃液体介质, 设计压力小于或者等于 1.0MPa, 而且设计温度大于-20℃可是小于 185℃的管道。 其余为 GC2 工业管道。 -- 1.工业管道的检验检测方法 >>1.1.压力管道常见的缺陷 >>1.2.检验检测方法 >>1.3.工业管道的定期检验 1.1.压力管道常见的缺陷 ( 1) 制造安装过程中产生的缺陷 压力管道在制造安装的过程产生的缺陷包括管道材料冶炼、 轧制、 机加工、 焊接、 热处理等过程中产生的缺陷。 冶炼缺陷, 如缩管、 气孔非金属夹杂物等; 轧制缺陷, 如夹层、 折叠、 发纹、 拉痕、 白点等; 下载后可任意编辑 机加工缺陷, 几何形状或尺寸不符、 冲压裂纹等; 热处理过程中产生得缺陷, 如材料变脆、 热处理裂纹等。 管...
