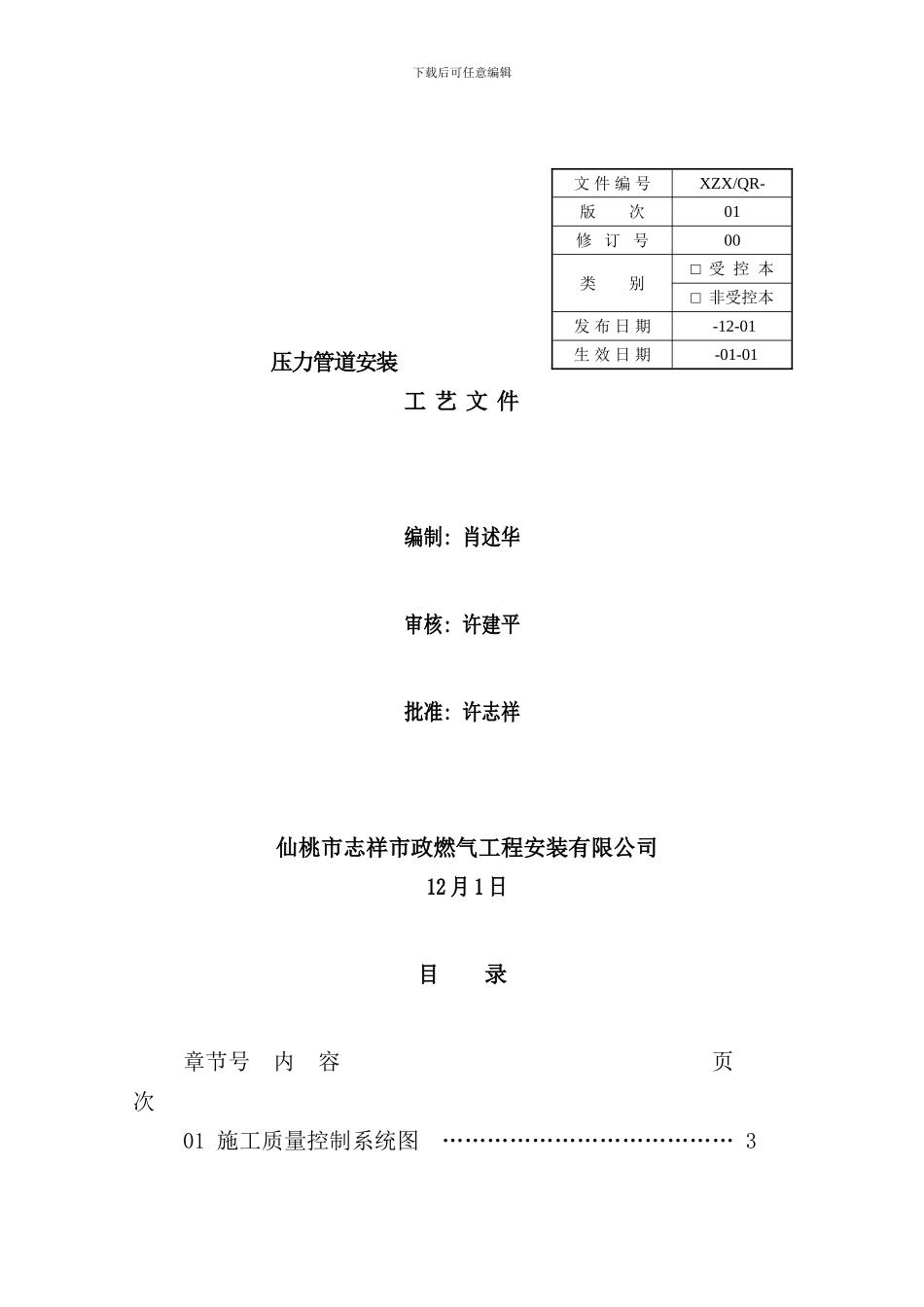

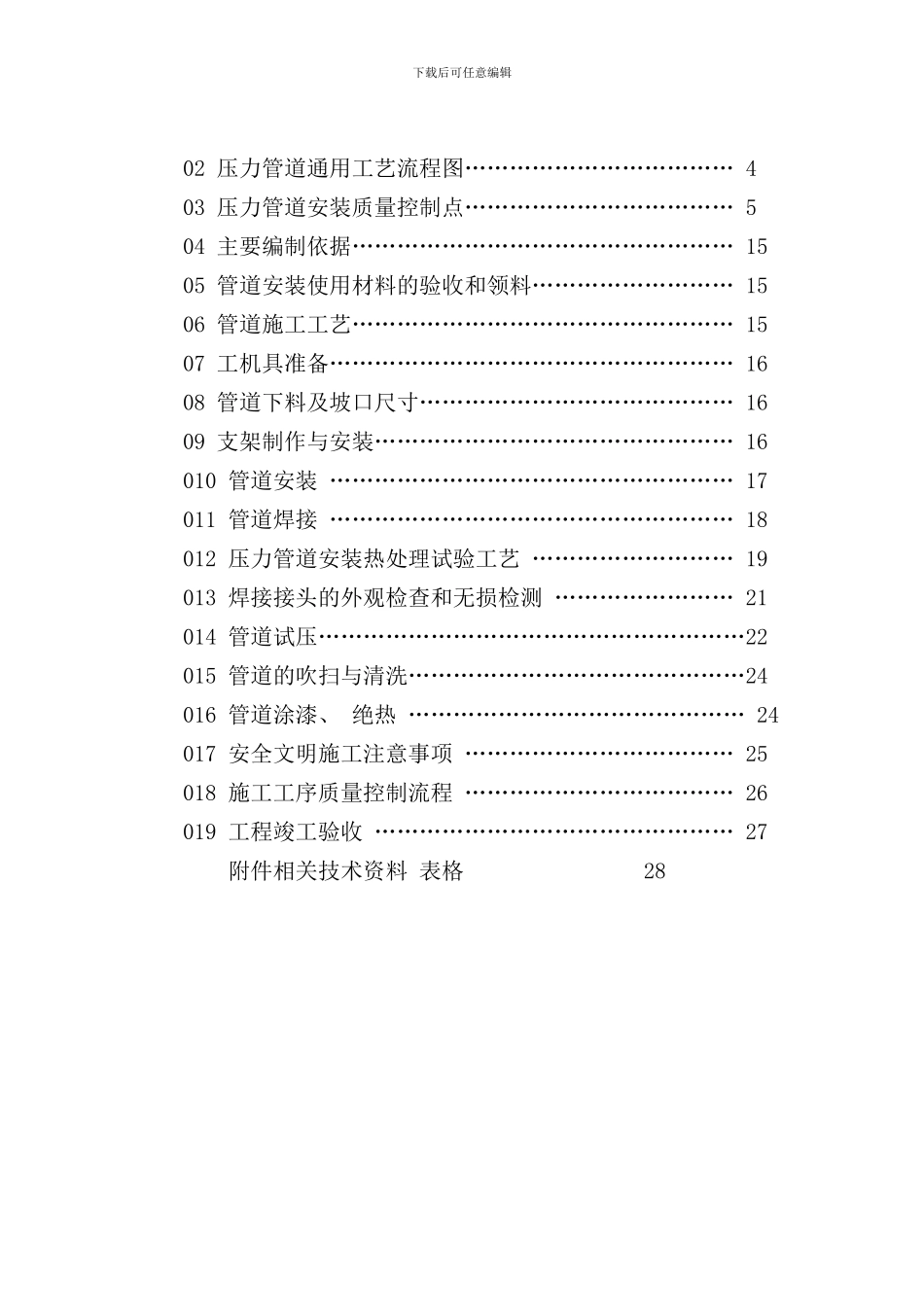

下载后可任意编辑压力管道安装工 艺 文 件编制: 肖述华审核: 许建平批准: 许志祥 仙桃市志祥市政燃气工程安装有限公司 12 月 1 日目 录章节号 内 容 页 次 01 施工质量控制系统图 ………………………………… 3文 件 编 号XZX/QR- 版 次01修 订 号00类 别□ 受 控 本□ 非受控本发 布 日 期 -12-01生 效 日 期 -01-01下载后可任意编辑02 压力管道通用工艺流程图……………………………… 403 压力管道安装质量控制点……………………………… 504 主要编制依据…………………………………………… 1505 管道安装使用材料的验收和领料……………………… 1506 管道施工工艺…………………………………………… 1507 工机具准备……………………………………………… 1608 管道下料及坡口尺寸…………………………………… 1609 支架制作与安装………………………………………… 16010 管道安装 ……………………………………………… 17011 管道焊接 ……………………………………………… 18012 压力管道安装热处理试验工艺 ……………………… 19013 焊接接头的外观检查和无损检测 …………………… 21014 管道试压…………………………………………………22015 管道的吹扫与清洗………………………………………24016 管道涂漆、 绝热 ……………………………………… 24017 安全文明施工注意事项 ……………………………… 25018 施工工序质量控制流程 ……………………………… 26019 工程竣工验收 ………………………………………… 27 附件相关技术资料 表格 28下载后可任意编辑01 施工质量控制系统图下载后可任意编辑02 压力管道通用工艺流程图下载后可任意编辑质 量 控 制 系 统 、 控 制 环 节 、 控 制 点 一 览 表系统名称控制环节控制点名称控 制 内 容负 责 人控制依据工 作 见 证工艺系统合 同签定合同(1) 设计资格 (2) 技术标准、 法律规范 (3) 工艺可行性合同负责人第9章图纸、 订货合同工艺编制设计图审核汇审(1) 设计技术条件及合理性 (2)标准化程度及完整性 (3) 相应标准及技术条件 (4) 选材合理性 (5) 汇审压力管道位置布置与设备布置是否冲突工艺责任工程师、 质检员、 工艺技术员第9章设计图纸审核、 汇审记录工艺文件编审(1) 正确性 (2) 完整性 (3)可行性 (4) 先进性工艺责任...
