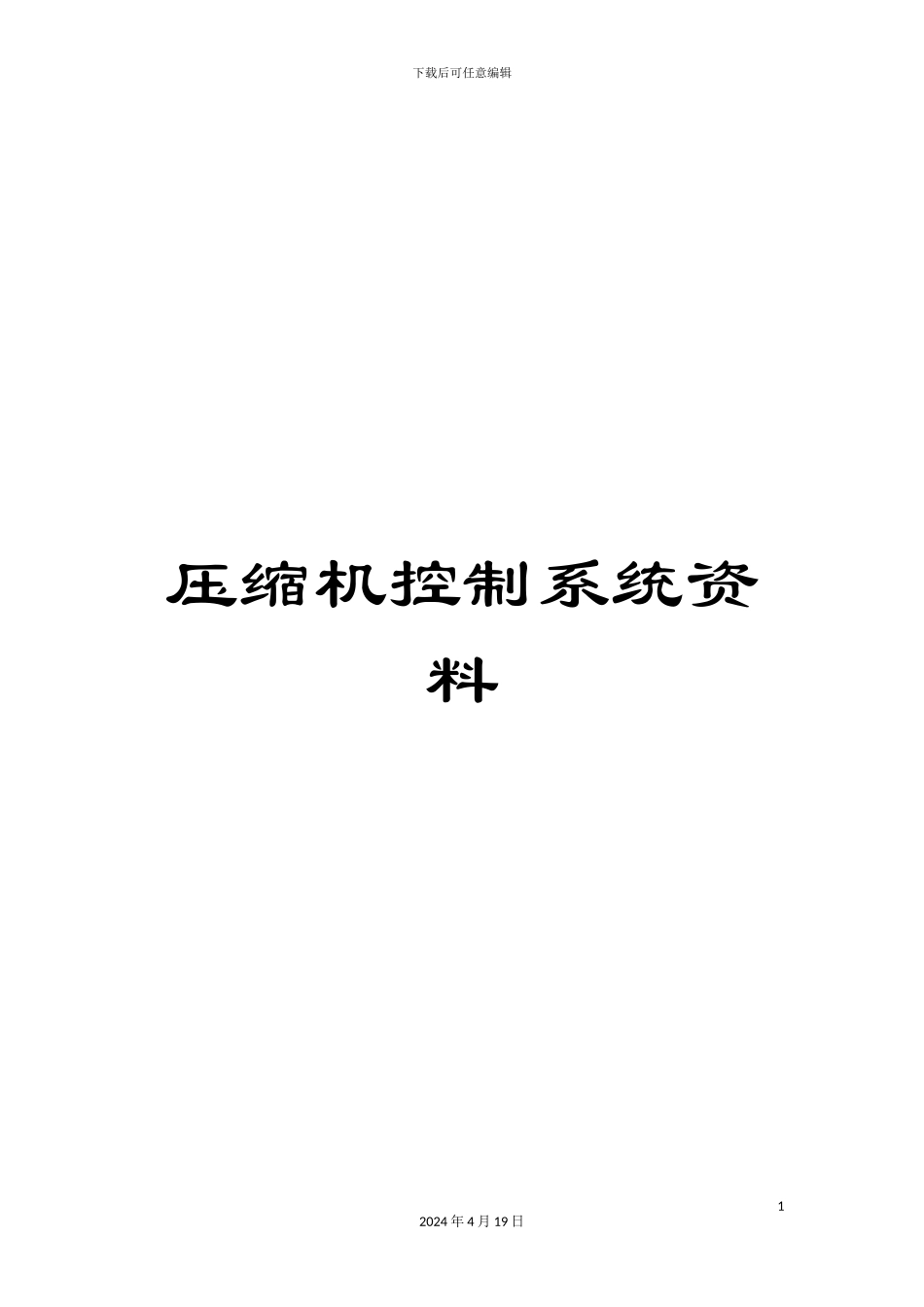

压缩机控制系统资料

下载后可任意编辑压缩机控制系统资料12024 年 4 月 19 日下载后可任意编辑论文关键词：天然气 压缩机组 控制系统 论文提要：随着国际、国内油气工业的快速进展，特别是天然气工业的飞速进展，用于天然气增压的往复式天然气压缩机组被越来越多的使用，本文经过对 L7044GSI/JGD4 型往复式天然气压缩机组的控制系统进行分析，简单介绍了控制系统的结构组成与控制功能的实现。 前 言 随着国际、国内油气工业的快速进展，特别是天然气工业的飞速进展，一种用于天然气增压的往复式天然气压缩机组（简称机组）被越来越多的用在长输管道增压输送，地下储气库高压注气，油田气举采油，油田天然气回注，煤层气处理，天然气发电，油气处理厂等场合，虽然不同应用场合下的机组的控制系统略有22024 年 4 月 19 日下载后可任意编辑不同，本文经过对哈萨克斯坦 KAM 油田使用的美国 HANOVER公司成撬的 L7044GSI/JGD4 型往复式天然气压缩机组控制系统WAHLE CONTROL SYSTEMS 进行分析，简单介绍了控制系统的结构组成与控制功能的实现。 1.机组控制系统概述 机组控制系统（Unit Control System，简称 UCS）或称机组就地控制系统（Unit Local Control System，简称 LCS）一般以就地控制柜的形式安装在机组主撬上或机组主撬附近，由机组供应商成套提供。第一论文范文网 www.11665.com 编辑。 机组控制系统主要由过程控制单元、操作员工作站、数据通信接口等构成，一般，过程控制单元采纳可编程序逻辑控制器32024 年 4 月 19 日下载后可任意编辑(PLC)，做为人机界面的操作员工作站采纳带触摸屏的计算机。因此，机组控制系统实际上是一套以 PLC 为控制核心，用于机组逻辑顺序控制，PID 控制，实时数据处理，报警停机保护，联网通讯的自动控制系统，可完成单台机组及其辅助系统（空冷器系统、仪表气系统等）的控制。机组控制系统自成体系，独立于站控系统（SCS）以外。 UCS 自动、连续地监视和控制压缩机组及其辅助系统的运行，保证人身和设备安全。具体来说，该系统至少满足以下性能：根据命令或条件，按预定程序自动完成机组的启动、加载、卸载和停机/紧急停机等操作；在所有工况下执行对机组的保护；在系统故障或误操作的情况下避开不安全的因素发生；在触摸屏上显示42024 年 4 月 19 日下载后可任意编辑各种工艺变量及其它有关参数；提供声光报警；与 SCS 交换信息；接受 SCS 的操作命令。 UCS 可实现多种...
