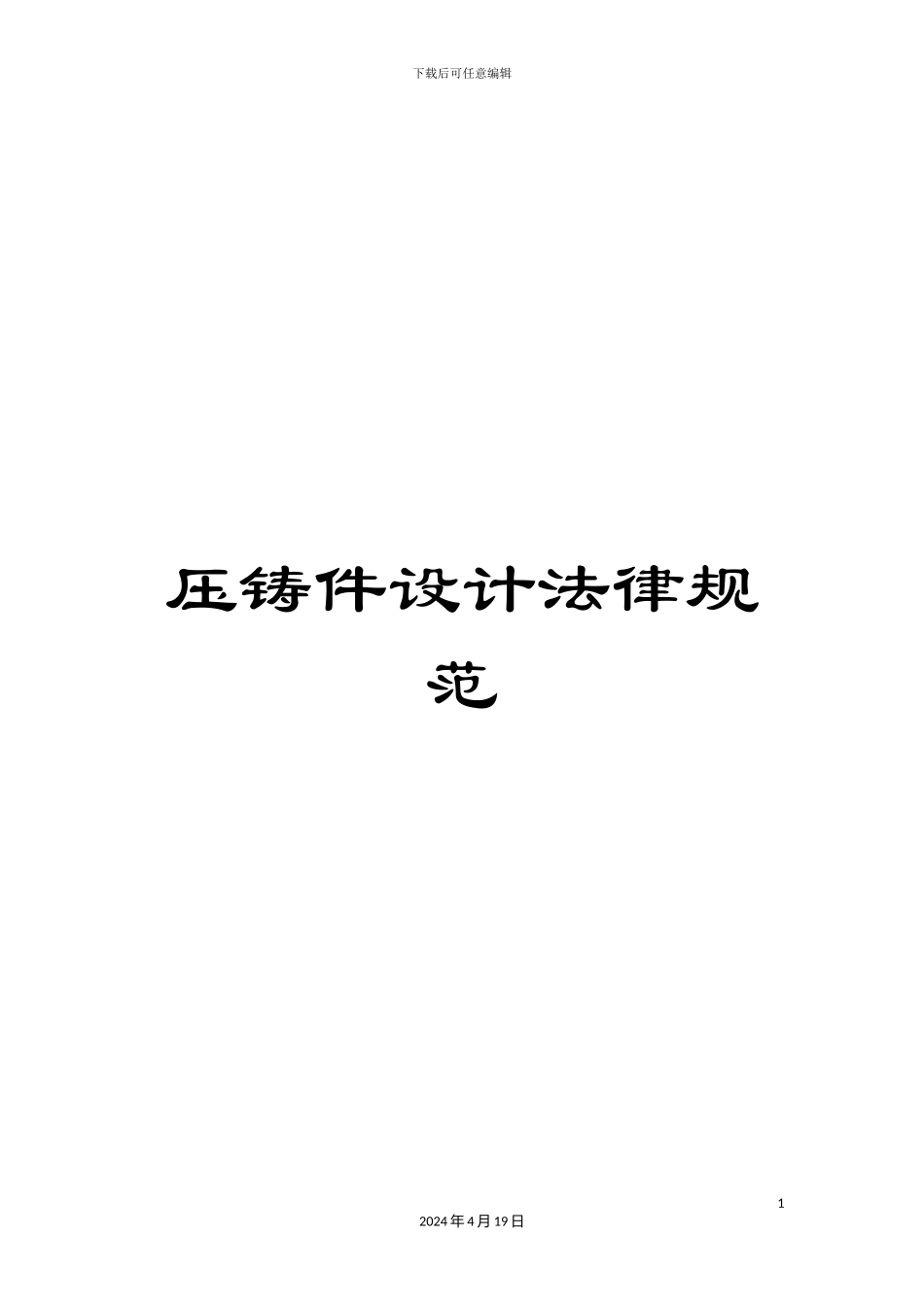

压铸件设计规范

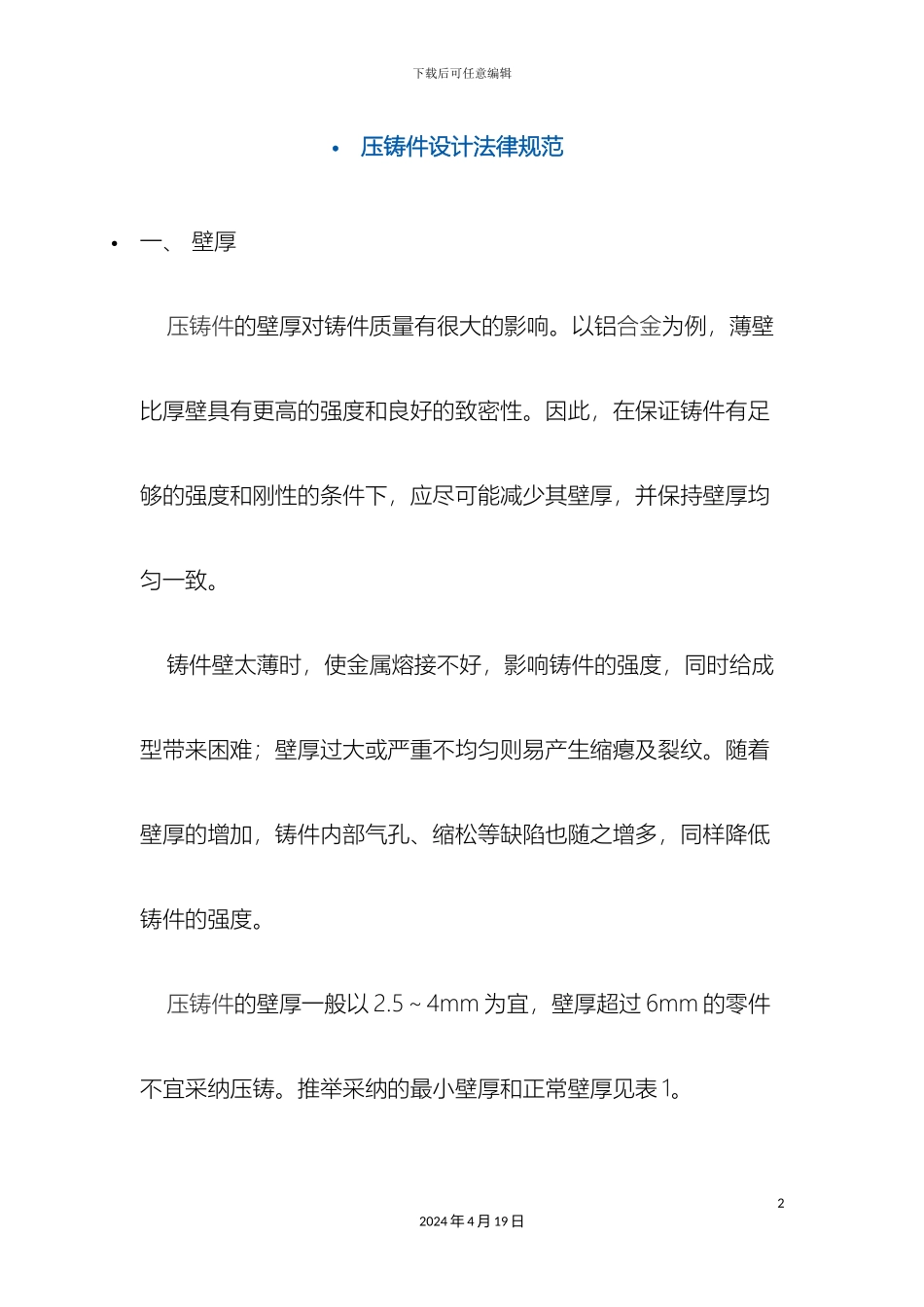

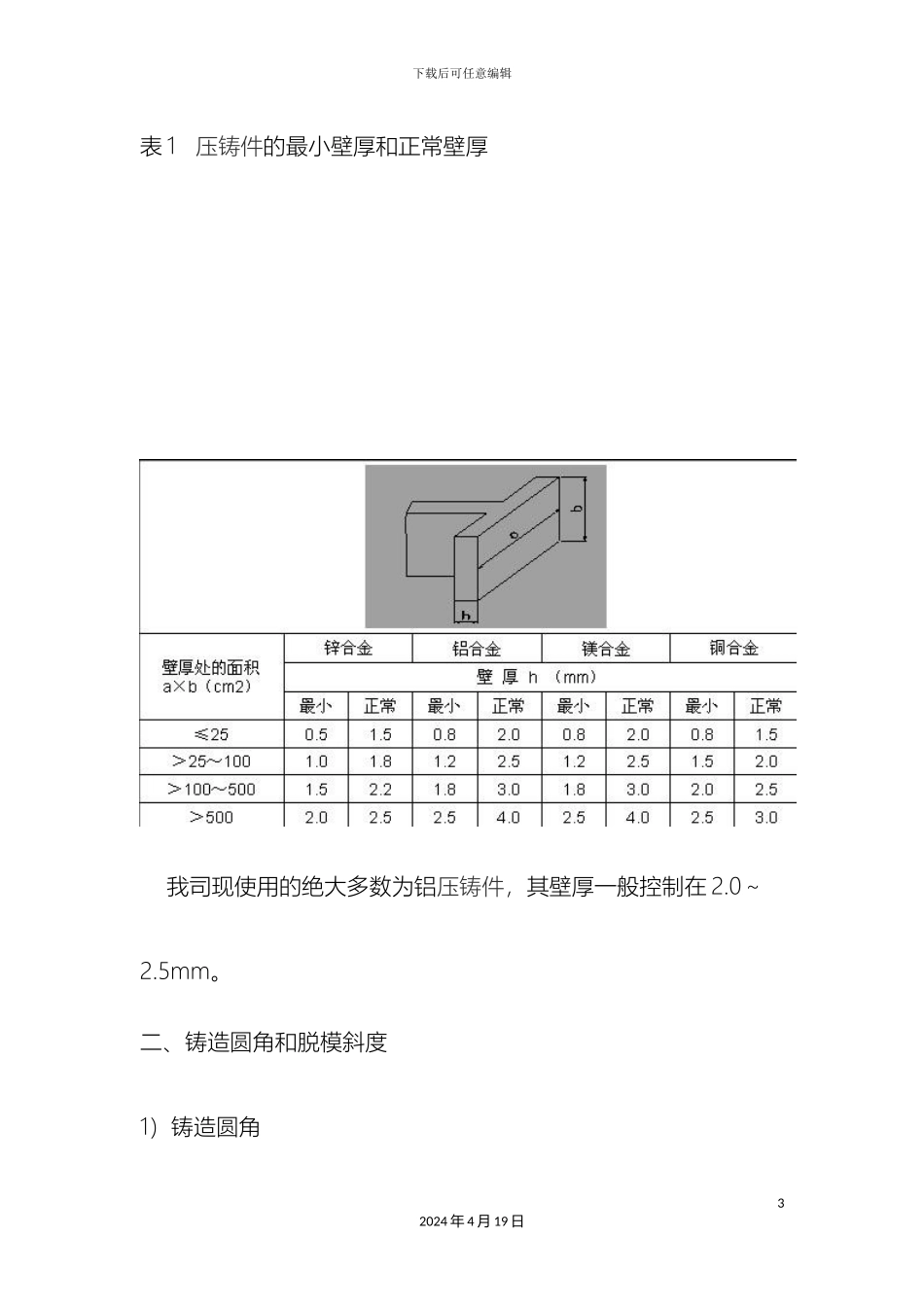

下载后可任意编辑压铸件设计法律规范12024 年 4 月 19 日下载后可任意编辑压铸件设计法律规范一、 壁厚 压铸件的壁厚对铸件质量有很大的影响。以铝合金为例，薄壁比厚壁具有更高的强度和良好的致密性。因此，在保证铸件有足够的强度和刚性的条件下，应尽可能减少其壁厚，并保持壁厚均匀一致。 铸件壁太薄时，使金属熔接不好，影响铸件的强度，同时给成型带来困难；壁厚过大或严重不均匀则易产生缩瘪及裂纹。随着壁厚的增加，铸件内部气孔、缩松等缺陷也随之增多，同样降低铸件的强度。 压铸件的壁厚一般以 2.5～4mm 为宜，壁厚超过 6mm 的零件不宜采纳压铸。推举采纳的最小壁厚和正常壁厚见表 1。22024 年 4 月 19 日下载后可任意编辑表 1 压铸件的最小壁厚和正常壁厚 我司现使用的绝大多数为铝压铸件，其壁厚一般控制在 2.0～2.5mm。二、铸造圆角和脱模斜度1）铸造圆角32024 年 4 月 19 日下载后可任意编辑 压铸件各部分相交应有圆角（分型面处除外），使金属填充时流动平稳，气体容易排出，并可避开因锐角而产生裂纹。对于需要进行电镀和涂饰的压铸件，圆角能够均匀镀层，防止尖角处涂料堆积。 压铸件的圆角半径 R 一般不宜小于 1mm，最小圆角半径为 0.5 mm，见表 2。铸造圆角半径的计算见表 3。 表 2 压铸件的最小圆角半径（mm） 我司现采纳的圆角一般取 R1.5。42024 年 4 月 19 日下载后可任意编辑表 3 铸造圆角半径的计算（mm）说明：①、对锌合金铸件，K=1/4；对铝、镁、合金铸件， K=1/2。 ②、计算后的最小圆角应符合表 2 的要求。2) 脱模斜度 设计压铸件时，就应在结构上留有结构斜度，无结构斜度时，52024 年 4 月 19 日下载后可任意编辑在需要之处，必须有脱模的工艺斜度。斜度的方向，必须与铸件的脱模方向一致。推举的脱模斜度见表 4。表 4 脱模斜度说明：①、由此斜度而引起的铸件尺寸偏差，不计入尺寸公差值内。 ②、表中数值仅适用型腔深度或型芯高度≤50mm，表面粗糙度在 Ra0.1，大端与小端尺寸的单面差的最小值为 0.03mm。当深度或高度＞50mm，或表面粗糙 度超过 Ra0.1 时，则脱模斜度可适当增加。62024 年 4 月 19 日下载后可任意编辑 我司现采纳的脱模斜度一般取 1.5°。一般采纳的加强筋的尺寸按图 1 选取：t1=2 t /3～t；t2=3 t /4～t；R≥t/2～t；h≤5t； r≤0.5mm（t—压铸件壁厚，最大不超过 6～8mm）。72024 年 4 月 19 ...
