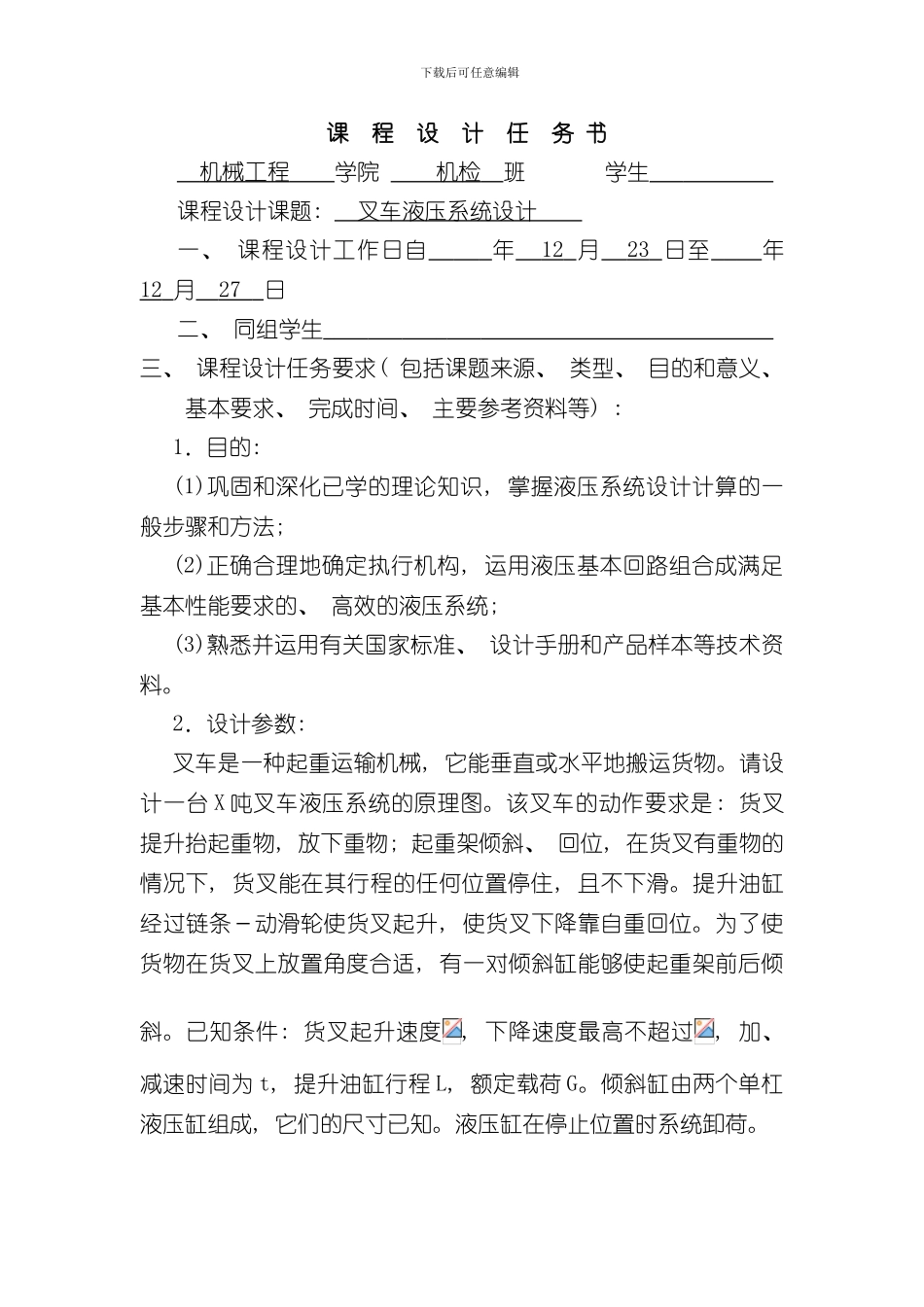

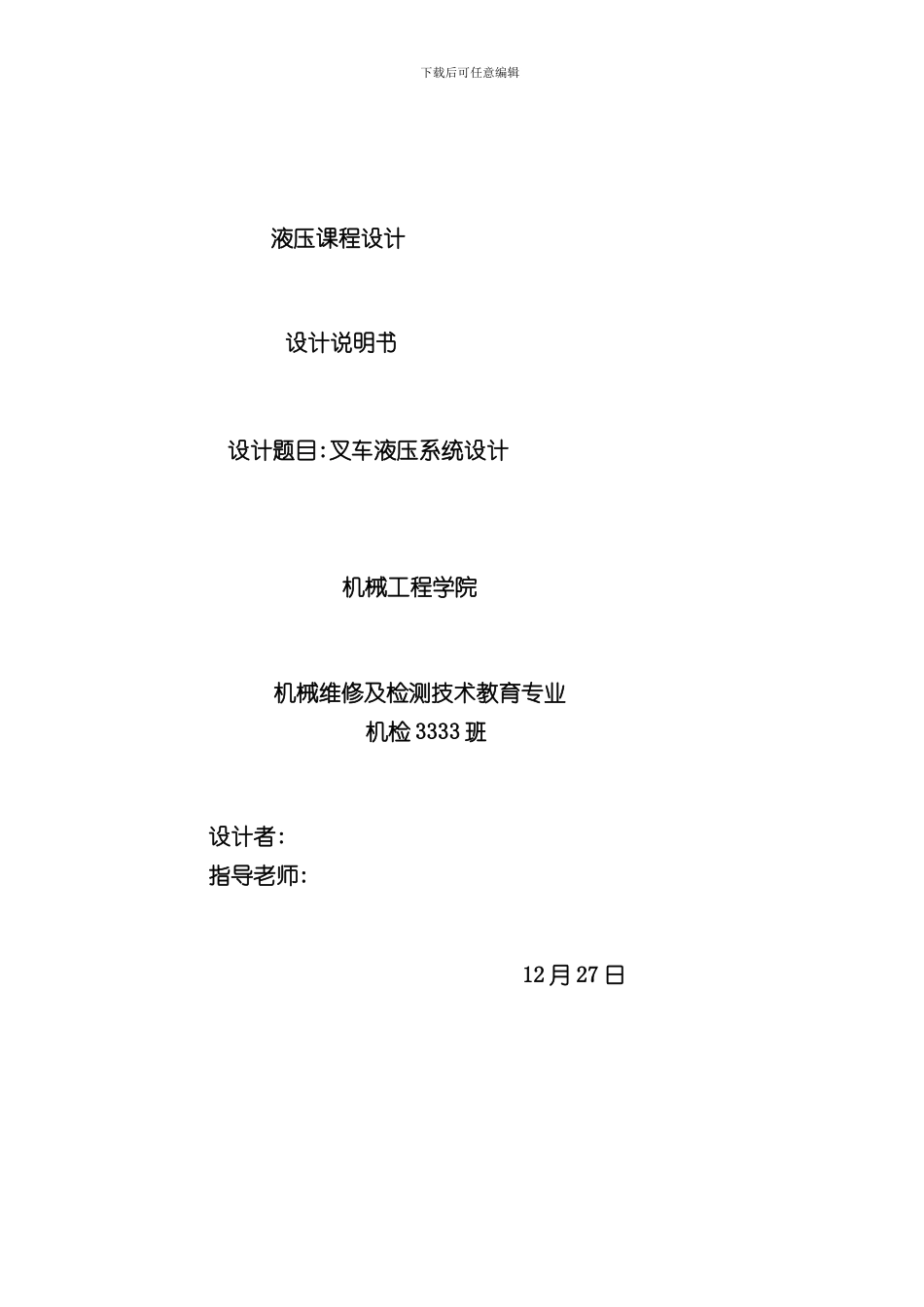

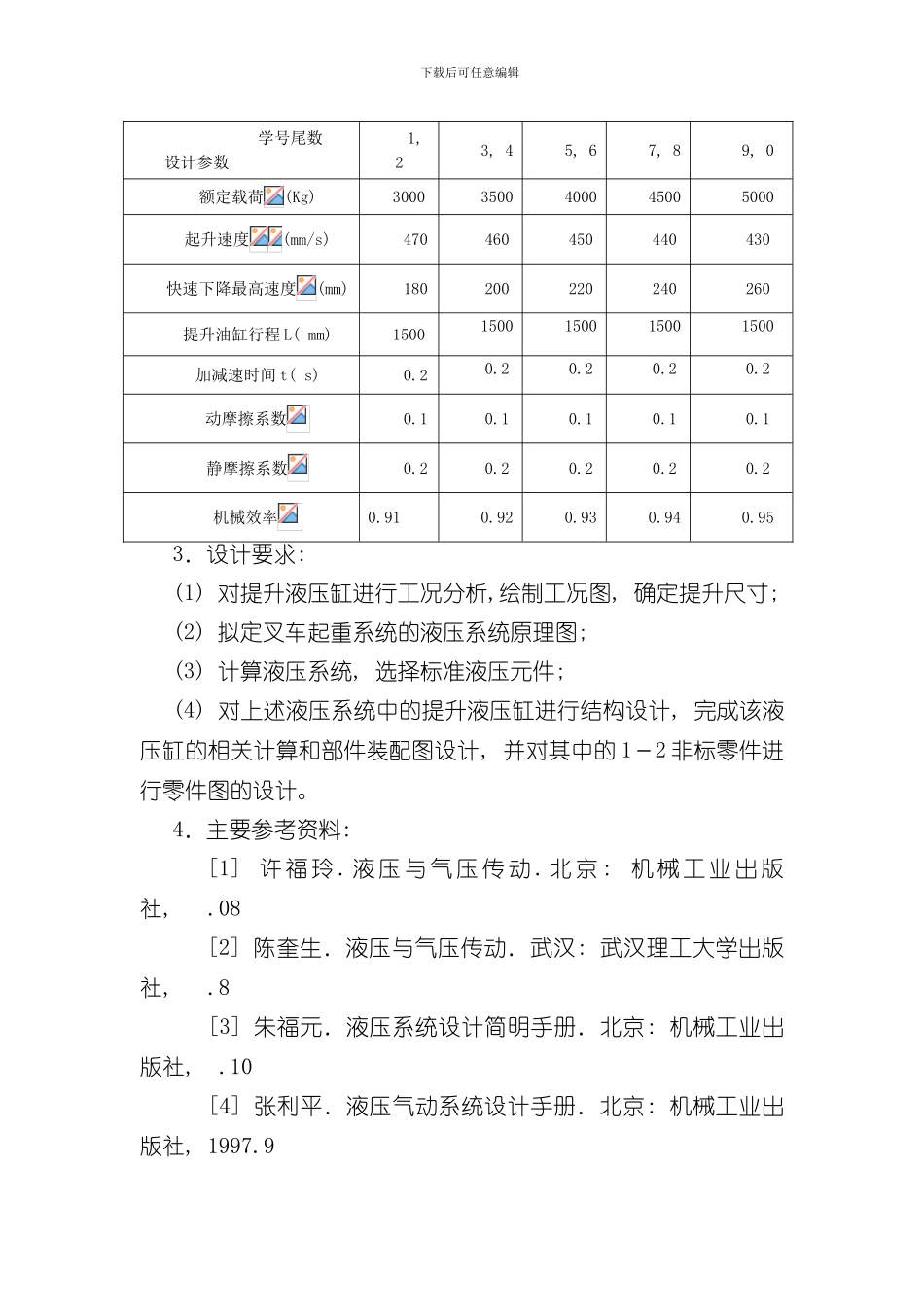

下载后可任意编辑液压课程设计设计说明书设计题目:叉车液压系统设计机械工程学院机械维修及检测技术教育专业机检 3333 班设计者: 指导老师: 12 月 27 日 下载后可任意编辑课 程 设 计 任 务 书 机械工程 学院 机检 班 学生 课程设计课题: 叉车液压系统设计 一、 课程设计工作日自 年 12 月 23 日至 年 12 月 27 日二、 同组学生 三、 课程设计任务要求( 包括课题来源、 类型、 目的和意义、 基本要求、 完成时间、 主要参考资料等) : 1．目的: (1)巩固和深化已学的理论知识, 掌握液压系统设计计算的一般步骤和方法; (2)正确合理地确定执行机构, 运用液压基本回路组合成满足基本性能要求的、 高效的液压系统; (3)熟悉并运用有关国家标准、 设计手册和产品样本等技术资料。2．设计参数: 叉车是一种起重运输机械, 它能垂直或水平地搬运货物。请设计一台 X 吨叉车液压系统的原理图。该叉车的动作要求是: 货叉提升抬起重物, 放下重物; 起重架倾斜、 回位, 在货叉有重物的情况下, 货叉能在其行程的任何位置停住, 且不下滑。提升油缸经过链条－动滑轮使货叉起升, 使货叉下降靠自重回位。为了使货物在货叉上放置角度合适, 有一对倾斜缸能够使起重架前后倾斜。已知条件: 货叉起升速度, 下降速度最高不超过, 加、 减速时间为 t, 提升油缸行程 L, 额定载荷 G。倾斜缸由两个单杠液压缸组成, 它们的尺寸已知。液压缸在停止位置时系统卸荷。下载后可任意编辑 学号尾数设计参数1, 23, 45, 67, 89, 0额定载荷(Kg) 30003500400045005000起升速度(mm/s)470460450440430快速下降最高速度(mm)180200220240260提升油缸行程 L( mm) 15001500150015001500加减速时间 t( s) 0.20.20.20.20.2动摩擦系数0.10.10.10.10.1静摩擦系数0.20.20.20.20.2机械效率0.910.920.930.940.953．设计要求: (1) 对提升液压缸进行工况分析,绘制工况图, 确定提升尺寸; (2) 拟定叉车起重系统的液压系统原理图; (3) 计算液压系统, 选择标准液压元件; (4) 对上述液压系统中的提升液压缸进行结构设计, 完成该液压缸的相关计算和部件装配图设计, 并对其中的 1－2 非标零件进行零件图的设计。4．主要参考资料: [1] 许 福 玲 . 液 压 与 气 压 传 动 . 北 京 : 机 械 工 业 出 版社, .08[2] 陈奎生．液压与气压传动．武汉: 武汉理工大学出版社, .8[3] 朱福元．液压...
