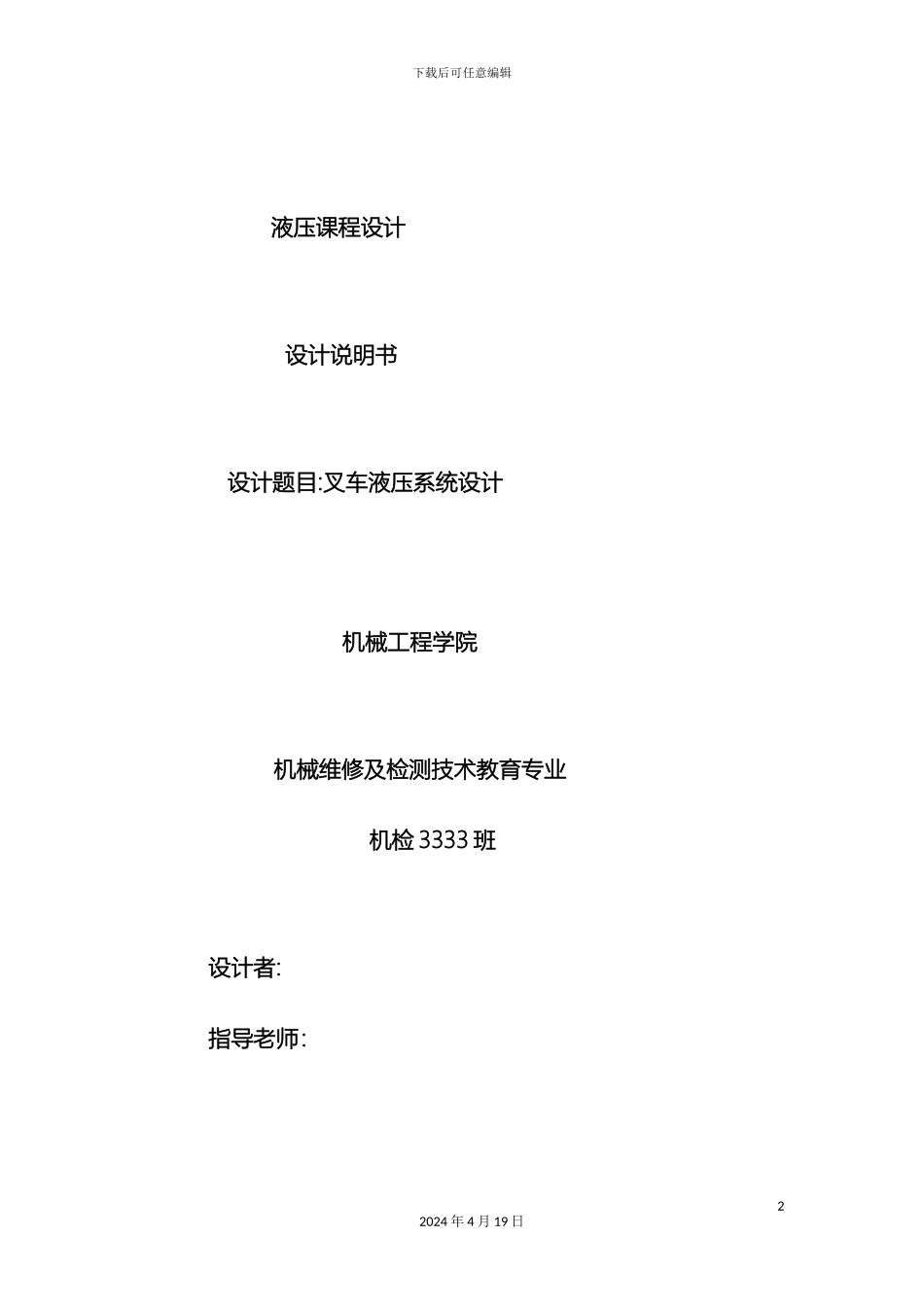

下载后可任意编辑叉车液压系统设计12024 年 4 月 19 日下载后可任意编辑液压课程设计设计说明书设计题目:叉车液压系统设计机械工程学院机械维修及检测技术教育专业机检 3333 班设计者: 指导老师：22024 年 4 月 19 日下载后可任意编辑 12 月 27 日 32024 年 4 月 19 日下载后可任意编辑课 程 设 计 任 务 书 机械工程 学院 机检 班 学生 课程设计课题： 叉车液压系统设计 一、课程设计工作日自 年 12 月 23 日至 年 12 月 27 日二、同组学生 三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）：1．目的：(1)巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法；(2)正确合理地确定执行机构，运用液压基本回路组合成满足基本性能要求的、高效的液压系统；(3)熟悉并运用有关国家标准、设计手册和产品样本等技术资料。42024 年 4 月 19 日下载后可任意编辑2．设计参数：叉车是一种起重运输机械，它能垂直或水平地搬运货物。请设计一台 X 吨叉车液压系统的原理图。该叉车的动作要求是：货叉提升抬起重物，放下重物；起重架倾斜、回位，在货叉有重物的情况下，货叉能在其行程的任何位置停住，且不下滑。提升油缸经过链条－动滑轮使货叉起升，使货叉下降靠自重回位。为了使货物在货叉上放置角度合适，有一对倾斜缸能够使起重架前后倾斜。已知条件：货叉起升速度，下降速度最高不超过，加、减速时间为 t，提升油缸行程 L，额定载荷 G。倾斜缸由两个单杠液压缸组成，它们的尺寸已知。液压缸在停止位置时系统卸荷。 学号尾数设计参数1，23，45，67，89，0额定载荷(Kg) 30003500400045005000起升速度(mm/s)470460450440430快速下降最高速度(mm)180200220240260提升油缸行程 L（mm） 1500150015001500150052024 年 4 月 19 日下载后可任意编辑加减速时间 t（s）0.20.20.20.20.2动摩擦系数0.10.10.10.10.1静摩擦系数0.20.20.20.20.2机械效率0.910.920.930.940.953．设计要求：(1) 对提升液压缸进行工况分析,绘制工况图，确定提升尺寸；(2) 拟定叉车起重系统的液压系统原理图；(3) 计算液压系统，选择标准液压元件；(4) 对上述液压系统中的提升液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的 1－2 非标零件进行零件图的设计。4．主要参考资料：[1] 许福玲.液压与气压传动.北京：机械工业出版社...
