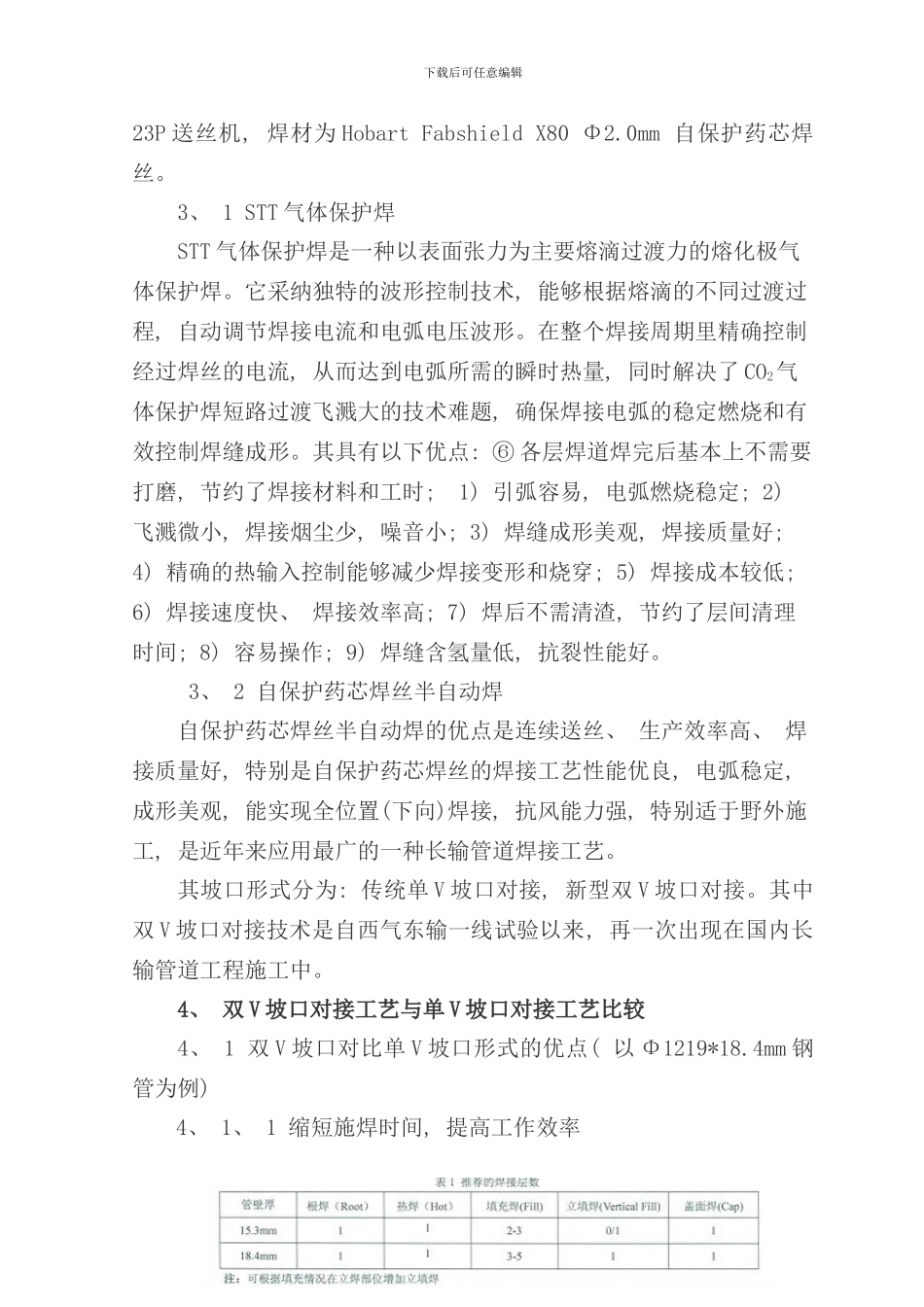

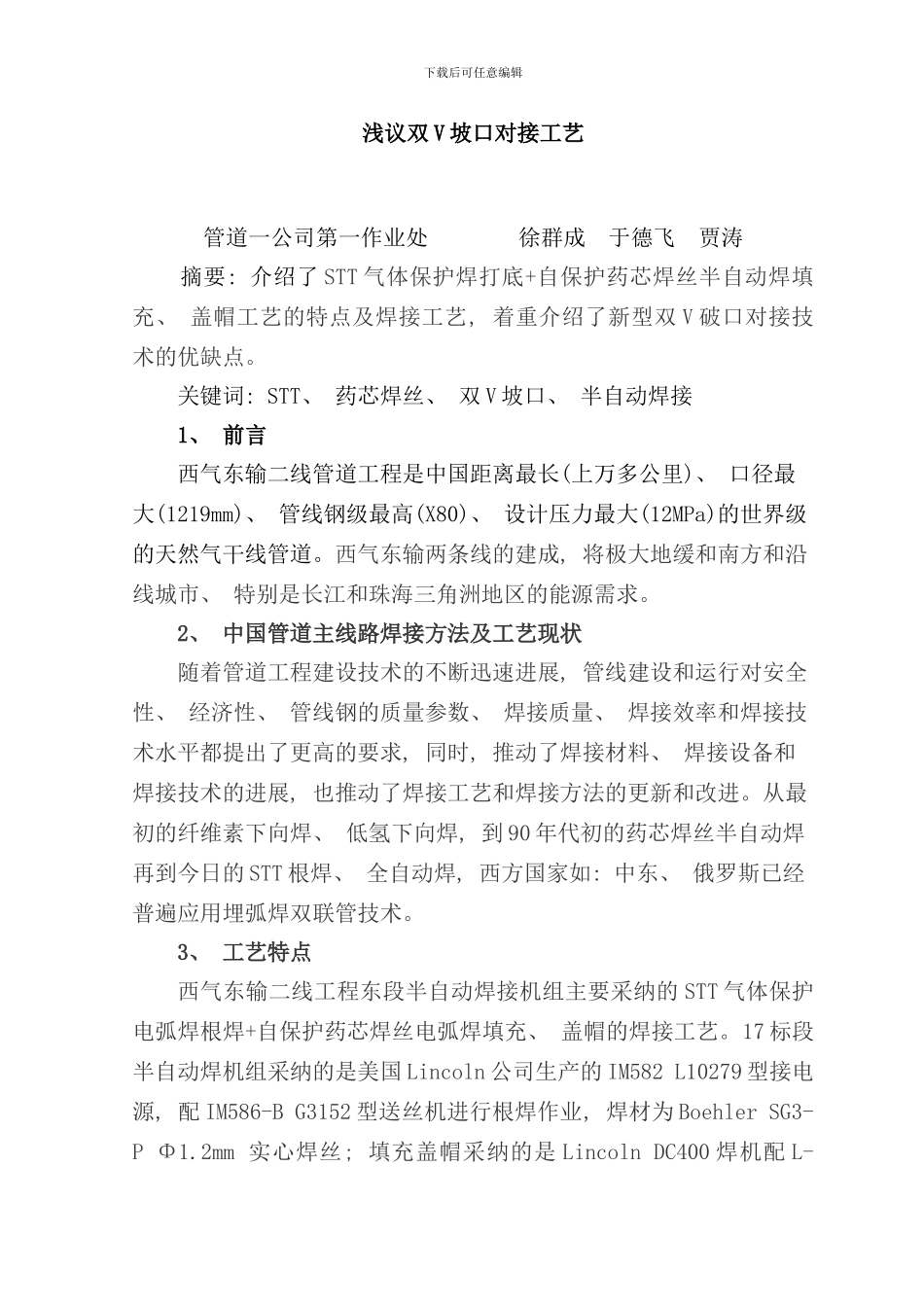

下载后可任意编辑浅议双 V 坡口对接工艺管道一公司第一作业处 徐群成 于德飞 贾涛 摘要: 介绍了 STT 气体保护焊打底+自保护药芯焊丝半自动焊填充、 盖帽工艺的特点及焊接工艺, 着重介绍了新型双 V 破口对接技术的优缺点。关键词: STT、 药芯焊丝、 双 V 坡口、 半自动焊接1、 前言西气东输二线管道工程是中国距离最长(上万多公里)、 口径最大(1219mm)、 管线钢级最高(X80)、 设计压力最大(12MPa)的世界级的天然气干线管道。西气东输两条线的建成, 将极大地缓和南方和沿线城市、 特别是长江和珠海三角洲地区的能源需求。 2、 中国管道主线路焊接方法及工艺现状 随着管道工程建设技术的不断迅速进展, 管线建设和运行对安全性、 经济性、 管线钢的质量参数、 焊接质量、 焊接效率和焊接技术水平都提出了更高的要求, 同时, 推动了焊接材料、 焊接设备和焊接技术的进展, 也推动了焊接工艺和焊接方法的更新和改进。从最初的纤维素下向焊、 低氢下向焊, 到 90 年代初的药芯焊丝半自动焊再到今日的 STT 根焊、 全自动焊, 西方国家如: 中东、 俄罗斯已经普遍应用埋弧焊双联管技术。3、 工艺特点西气东输二线工程东段半自动焊接机组主要采纳的 STT 气体保护电弧焊根焊+自保护药芯焊丝电弧焊填充、 盖帽的焊接工艺。17 标段半自动焊机组采纳的是美国 Lincoln 公司生产的 IM582 L10279 型接电源, 配 IM586-B G3152 型送丝机进行根焊作业, 焊材为 Boehler SG3-P Φ1.2mm 实心焊丝; 填充盖帽采纳的是 Lincoln DC400 焊机配 L-下载后可任意编辑23P 送丝机, 焊材为 Hobart Fabshield X80 Φ2.0mm 自保护药芯焊丝。3、 1 STT 气体保护焊STT 气体保护焊是一种以表面张力为主要熔滴过渡力的熔化极气体保护焊。它采纳独特的波形控制技术, 能够根据熔滴的不同过渡过程, 自动调节焊接电流和电弧电压波形。在整个焊接周期里精确控制经过焊丝的电流, 从而达到电弧所需的瞬时热量, 同时解决了 CO2气体保护焊短路过渡飞溅大的技术难题, 确保焊接电弧的稳定燃烧和有效控制焊缝成形。其具有以下优点: ⑥ 各层焊道焊完后基本上不需要打磨, 节约了焊接材料和工时; 1) 引弧容易, 电弧燃烧稳定; 2) 飞溅微小, 焊接烟尘少, 噪音小; 3) 焊缝成形美观, 焊接质量好; 4) 精确的热输入控制能够减少焊接变形和烧穿; 5) 焊接成本较低; 6) 焊接速度快、 焊接效率高; 7) 焊后...
