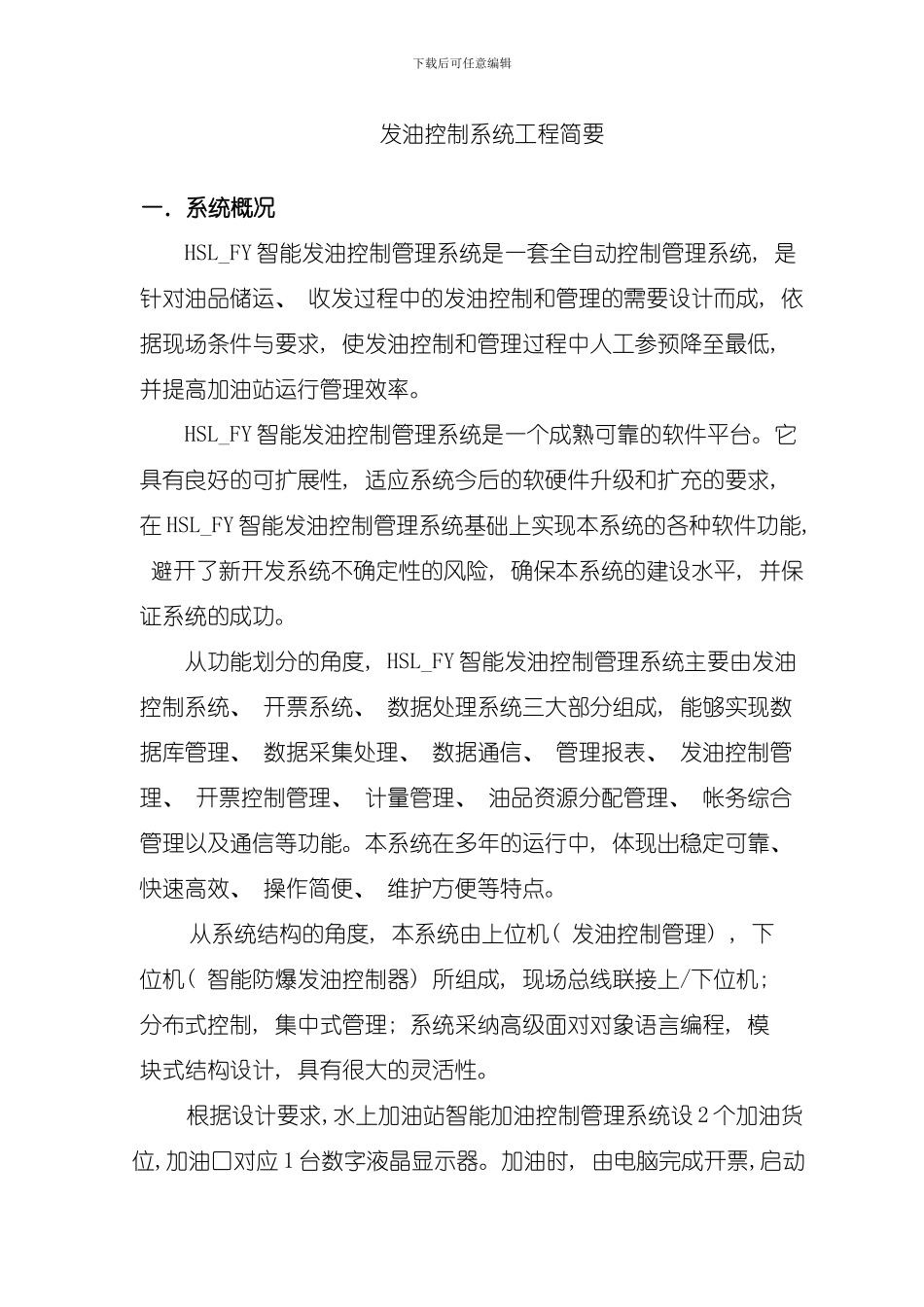

下载后可任意编辑发油控制系统工程简要一．系统概况HSL_FY 智能发油控制管理系统是一套全自动控制管理系统, 是针对油品储运、 收发过程中的发油控制和管理的需要设计而成, 依据现场条件与要求, 使发油控制和管理过程中人工参预降至最低, 并提高加油站运行管理效率。HSL_FY 智能发油控制管理系统是一个成熟可靠的软件平台。它具有良好的可扩展性, 适应系统今后的软硬件升级和扩充的要求, 在 HSL_FY 智能发油控制管理系统基础上实现本系统的各种软件功能, 避开了新开发系统不确定性的风险, 确保本系统的建设水平, 并保证系统的成功。从功能划分的角度, HSL_FY 智能发油控制管理系统主要由发油控制系统、 开票系统、 数据处理系统三大部分组成, 能够实现数据库管理、 数据采集处理、 数据通信、 管理报表、 发油控制管理、 开票控制管理、 计量管理、 油品资源分配管理、 帐务综合管理以及通信等功能。本系统在多年的运行中, 体现出稳定可靠、 快速高效、 操作简便、 维护方便等特点。从系统结构的角度, 本系统由上位机( 发油控制管理) , 下位机( 智能防爆发油控制器) 所组成, 现场总线联接上/下位机; 分布式控制, 集中式管理; 系统采纳高级面对对象语言编程, 模块式结构设计, 具有很大的灵活性。根据设计要求,水上加油站智能加油控制管理系统设 2 个加油货位,加油口对应 1 台数字液晶显示器。加油时, 由电脑完成开票,启动下载后可任意编辑油泵, 电液阀, 等一系列控制操作,加完油自动关阀关泵。加油货位上的液晶显示器, 既可用于显示加油泵的加油数据信息, 又可与货位上的多功能联络按钮一起组合, 在加油货位上用联络按钮完成其启动油泵, 暂停, 继续加油等控制操作。二．系统控制方案见图三．系统功能1．系统控制根据实际情况, 有如下几种控制模式: ( 1) 自动控制a)现场操作: 在开票时由管理员授权操作员指定加油口, 此时本笔记录即可送入预置货位, 客户在加油口根据液晶显示器提示信息, 进行核对, 确认无误, 只要按一下启动键, 启动油泵加油, 在加油过程中, 此按键可执行暂停/继续加油等控制操作, 启动油泵加油后, 如出现无流量等非正常情况, 电脑自动关闭阀门, 确保系统可靠性; b)电脑操作: 此模式下, 接收开票数据, 在电脑上点击开始, 即可启动油泵加油, 并可进行暂停, 继续加油等控制操作。( 2) 手动控制此模式下, 直接在预发数上置数, 点击开始, 既可启动...
