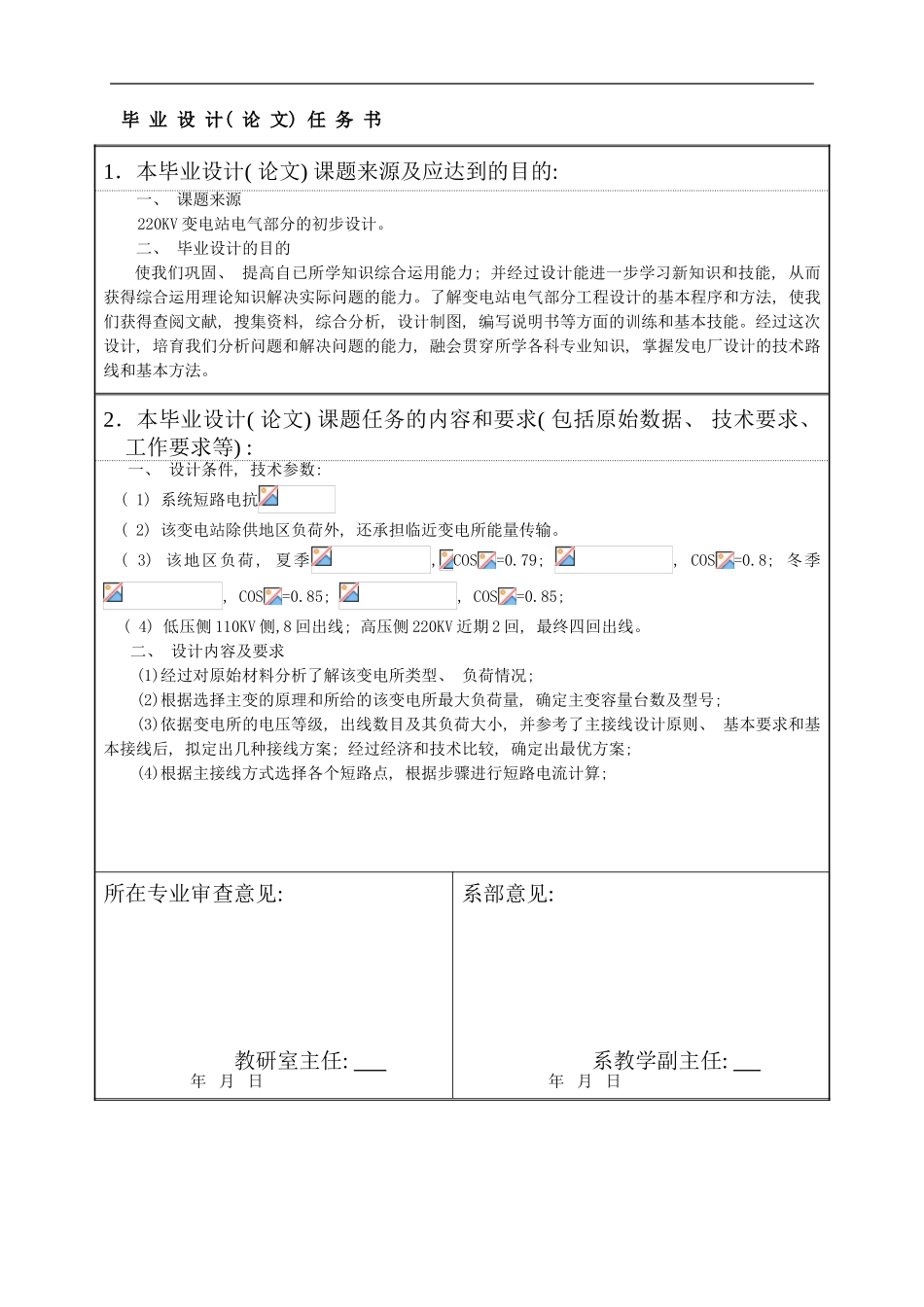

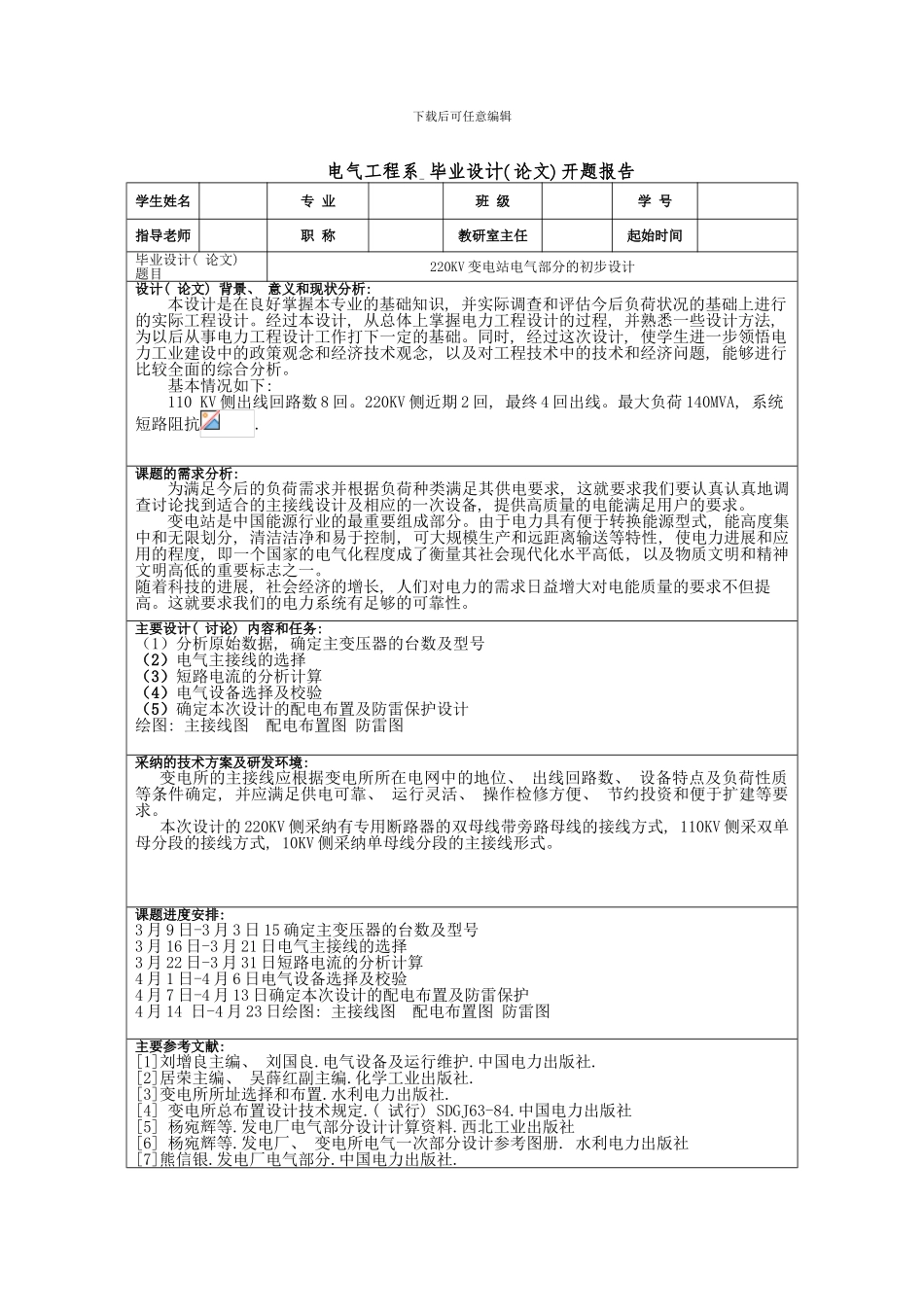

毕 业 设 计( 论 文) 任 务 书1．本毕业设计( 论文) 课题来源及应达到的目的: 一、 课题来源220KV 变电站电气部分的初步设计。二、 毕业设计的目的使我们巩固、 提高自已所学知识综合运用能力; 并经过设计能进一步学习新知识和技能, 从而获得综合运用理论知识解决实际问题的能力。了解变电站电气部分工程设计的基本程序和方法, 使我们获得查阅文献, 搜集资料, 综合分析, 设计制图, 编写说明书等方面的训练和基本技能。经过这次设计, 培育我们分析问题和解决问题的能力, 融会贯穿所学各科专业知识, 掌握发电厂设计的技术路线和基本方法。2．本毕业设计( 论文) 课题任务的内容和要求( 包括原始数据、 技术要求、 工作要求等) : 一、 设计条件, 技术参数: ( 1) 系统短路电抗( 2) 该变电站除供地区负荷外, 还承担临近变电所能量传输。( 3) 该地区负荷, 夏季,COS=0.79; , COS=0.8; 冬季, COS=0.85; , COS=0.85; ( 4) 低压侧 110KV 侧,8 回出线; 高压侧 220KV 近期 2 回, 最终四回出线。二、 设计内容及要求(1)经过对原始材料分析了解该变电所类型、 负荷情况; (2)根据选择主变的原理和所给的该变电所最大负荷量, 确定主变容量台数及型号; (3)依据变电所的电压等级, 出线数目及其负荷大小, 并参考了主接线设计原则、 基本要求和基本接线后, 拟定出几种接线方案; 经过经济和技术比较, 确定出最优方案; (4)根据主接线方式选择各个短路点, 根据步骤进行短路电流计算; 所在专业审查意见: 教研室主任: 年 月 日系部意见: 系教学副主任: 年 月 日下载后可任意编辑 电气工程系 毕业设计( 论文) 开题报告 学生姓名专 业班 级学 号指导老师职 称教研室主任起始时间毕业设计( 论文) 题目220KV 变电站电气部分的初步设计设计( 论文) 背景、 意义和现状分析: 本设计是在良好掌握本专业的基础知识, 并实际调查和评估今后负荷状况的基础上进行的实际工程设计。经过本设计, 从总体上掌握电力工程设计的过程, 并熟悉一些设计方法, 为以后从事电力工程设计工作打下一定的基础。同时, 经过这次设计, 使学生进一步领悟电力工业建设中的政策观念和经济技术观念, 以及对工程技术中的技术和经济问题, 能够进行比较全面的综合分析。基本情况如下: 110 KV 侧出线回路数 8 回。220KV 侧近期 2 回, 最终 4 回出线。最大负荷 140MVA, 系统短路阻抗.课题的...
