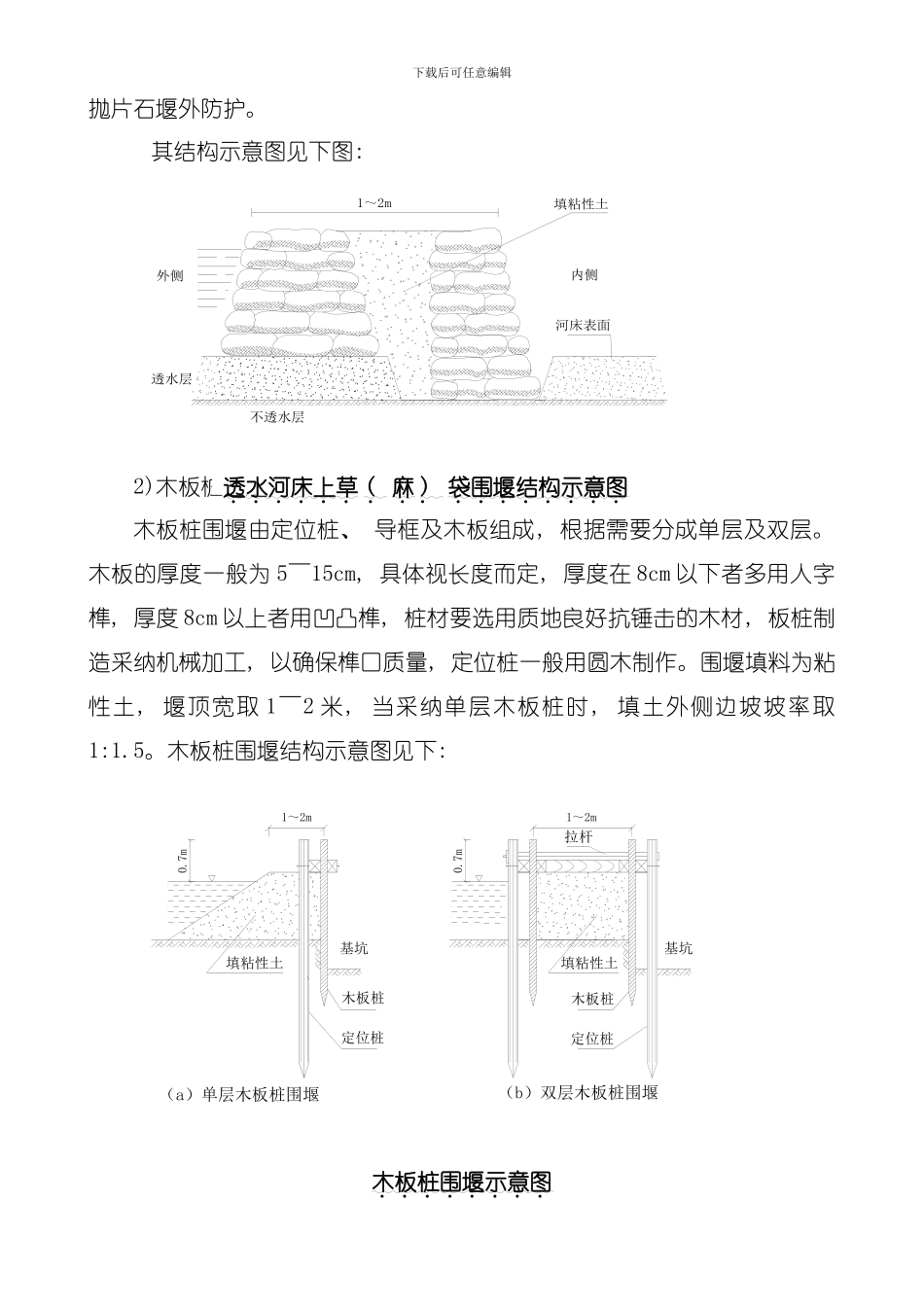

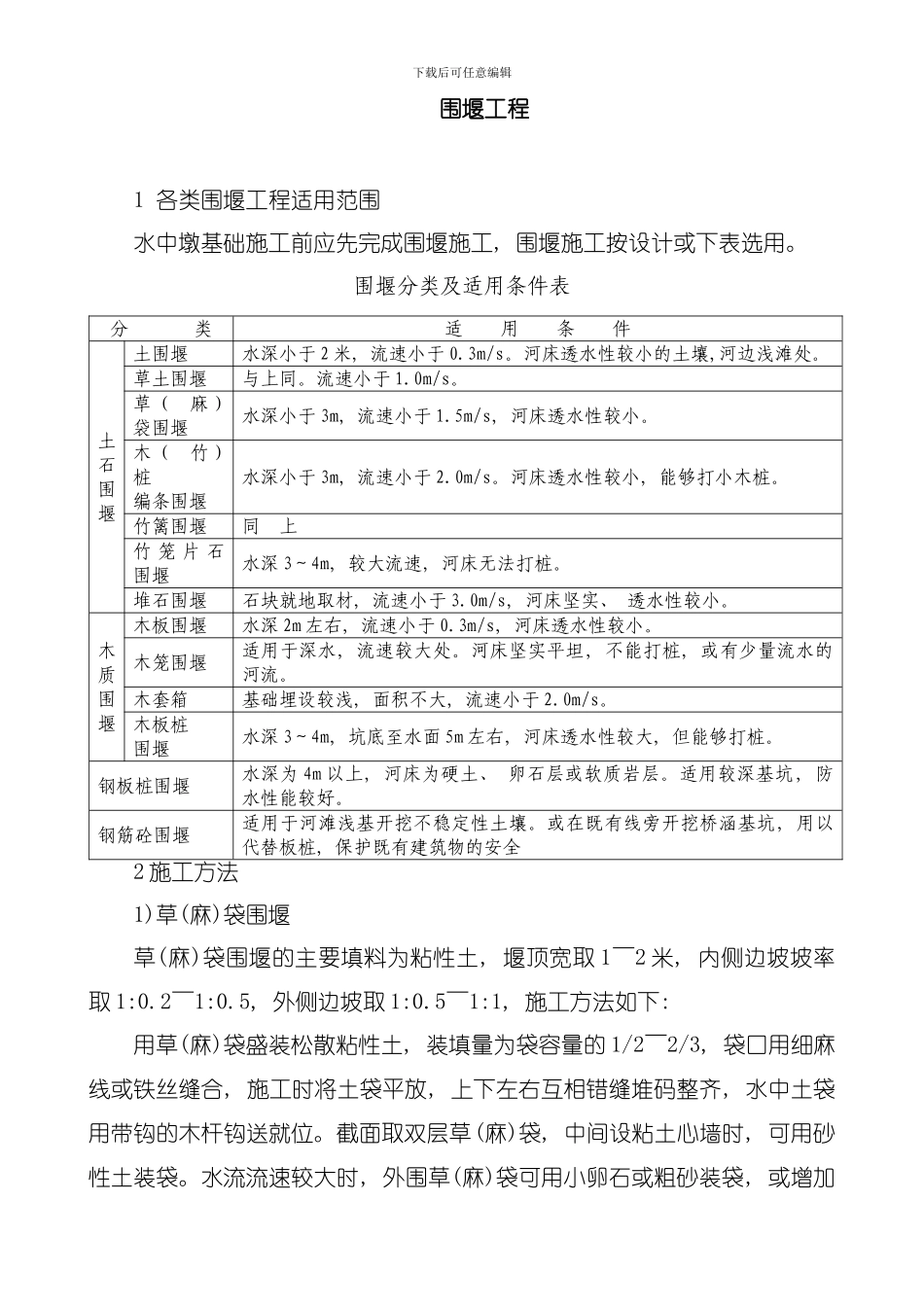

下载后可任意编辑围堰工程1 各类围堰工程适用范围水中墩基础施工前应先完成围堰施工, 围堰施工按设计或下表选用。围堰分类及适用条件表分 类适 用 条 件土石围堰土围堰水深小于 2 米, 流速小于 0.3m/s。河床透水性较小的土壤,河边浅滩处。草土围堰与上同。流速小于 1.0m/s。草 ( 麻 ) 袋围堰水深小于 3m, 流速小于 1.5m/s, 河床透水性较小。木 ( 竹 ) 桩编条围堰水深小于 3m, 流速小于 2.0m/s。河床透水性较小, 能够打小木桩。竹篱围堰同 上竹 笼 片 石围堰水深 3～4m, 较大流速, 河床无法打桩。堆石围堰石块就地取材, 流速小于 3.0m/s, 河床坚实、 透水性较小。木质围堰木板围堰水深 2m 左右, 流速小于 0.3m/s, 河床透水性较小。木笼围堰适用于深水, 流速较大处。河床坚实平坦, 不能打桩, 或有少量流水的河流。木套箱基础埋设较浅, 面积不大, 流速小于 2.0m/s。木板桩围堰水深 3～4m, 坑底至水面 5m 左右, 河床透水性较大, 但能够打桩。钢板桩围堰水深为 4m 以上, 河床为硬土、 卵石层或软质岩层。适用较深基坑, 防水性能较好。钢筋砼围堰适用于河滩浅基开挖不稳定性土壤。或在既有线旁开挖桥涵基坑, 用以代替板桩, 保护既有建筑物的安全2 施工方法1)草(麻)袋围堰草(麻)袋围堰的主要填料为粘性土, 堰顶宽取 1～2 米, 内侧边坡坡率取 1:0.2～1:0.5, 外侧边坡取 1:0.5～1:1, 施工方法如下: 用草(麻)袋盛装松散粘性土, 装填量为袋容量的 1/2～2/3, 袋口用细麻线或铁丝缝合, 施工时将土袋平放, 上下左右互相错缝堆码整齐, 水中土袋用带钩的木杆钩送就位。截面取双层草(麻)袋, 中间设粘土心墙时, 可用砂性土装袋。水流流速较大时, 外围草(麻)袋可用小卵石或粗砂装袋, 或增加下载后可任意编辑抛片石堰外防护。其结构示意图见下图: 2)木板桩围堰木板桩围堰由定位桩、 导框及木板组成, 根据需要分成单层及双层。木板的厚度一般为 5～15cm, 具体视长度而定, 厚度在 8cm 以下者多用人字榫, 厚度 8cm 以上者用凹凸榫, 桩材要选用质地良好抗锤击的木材, 板桩制造采纳机械加工, 以确保榫口质量, 定位桩一般用圆木制作。围堰填料为粘性土, 堰顶宽取 1～2 米, 当采纳单层木板桩时, 填土外侧边坡坡率取1:1.5。木板桩围堰结构示意图见下: 木板桩围堰示意图透水河床上草 ( 麻 ) 袋围堰结构示意图外侧内侧河床表面透水层不透水层1～2m填粘性土填粘性土...
