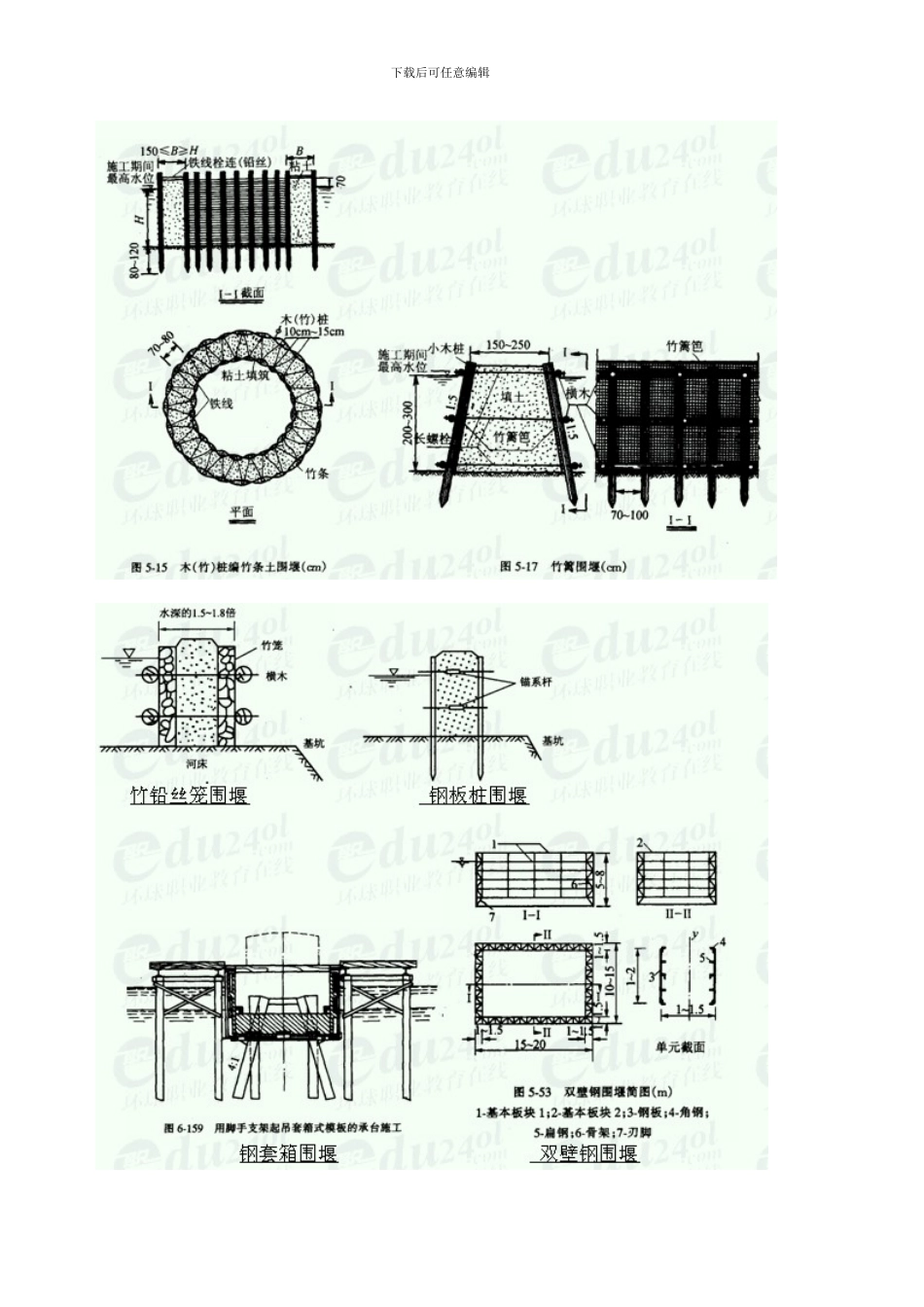

下载后可任意编辑掌握各类围堰施工技术1K41 掌握各类围堰施工技术一、 围堰施工的一般规定1．围堰高度应高出施工期间可能出现的最高水位 (包括浪高)0.5～0.7m。2．围堰外形一般有圆形、 圆端形(上、 下游为半圆形, 中间为矩形)、 矩形、 带三角的矩形等。围堰外形还应考虑水域的水深, 以及流速增大引起水流对围堰、 河床的集中冲刷, 对航道、 导流的影响。3．堰内平面尺寸应满足基础施工的需要。4．围堰要求防水严密, 减少渗漏。5．堰体外坡面有受冲涮危险时, 应在外坡面设置防冲刷设施。二、 各类围堰适用范围各类围堰适用范围见下表。要能够记住土围堰、 土袋围堰、 钢板桩围堰、 双壁围堰 4 种类型的适用条件。下载后可任意编辑草袋围堰的断面型式如图所示.围堰的双面或单面叠放盛装土料的草袋或编织袋.中间夹填粘性土或在迎水面叠放装土草袋.背水面回填土石.这种围堰适用于施工期较短的小型水利工程施工.下载后可任意编辑下载后可任意编辑三、 土围堰施工要求1．筑堰材料宜用黏性土、 粉质黏土或砂夹黏土。填土应自上游开始至下游合龙。2．必须将堰底下河床底上的杂物、 石块及树根等清除洁净。3．堰顶宽度可为 l～2m。机械挖基时不宜小于 3m。堰外边坡迎水流一侧坡度宜为 1: 2～1: 3, 背水流一侧可在 1: 2 之内。堰内边坡宜为 1; 1～1: 1.5。内坡脚与基坑的距离不得小于 lm。四、 土袋堰施工要求(一)袋中宜装不渗水的黏性土。围堰中心部分可填筑黏土及黏性土芯墙。五、 钢板桩围堰施工要求1、 有大漂石及坚硬岩石的河床不宜使用钢板桩围堰3、 施打时, 必须备有导向设备, 以保证钢板桩的正确位置4、 施打前, 应对钢板桩的锁口用止水材料捻缝, 以防漏水5、 施打顺序一般为从上游分两头向下游合龙6、 钢板桩可用捶击、 振动、 射水等方法下沉, 但在黏土中不宜使用射水下沉办法。六、 钢筋混凝土板桩围堰施工要求2、 钢筋混凝土板桩的制作, 应用刚度较大的模板, 榫口接缝应顺直、 密合。3、 当前钢筋混凝土板桩中, 空心板桩较多。空心多为圆形, 用钢管作芯模。板桩的榫口一般圆形的较好。七、 套箱围堰施工要求1、 套箱可制成整体式或装配式。2、 制作中应防止套箱接缝漏水。3、 下沉套箱前, 同样应清理河床。若套箱设置在岩层上时, 应整平岩面。当岩面有坡度时, 套箱底的倾斜度应与岩面相同, 以增加稳定性并减少渗漏。八、 双壁钢围堰施工要求3、 拼焊后应进行焊接质量检验...
