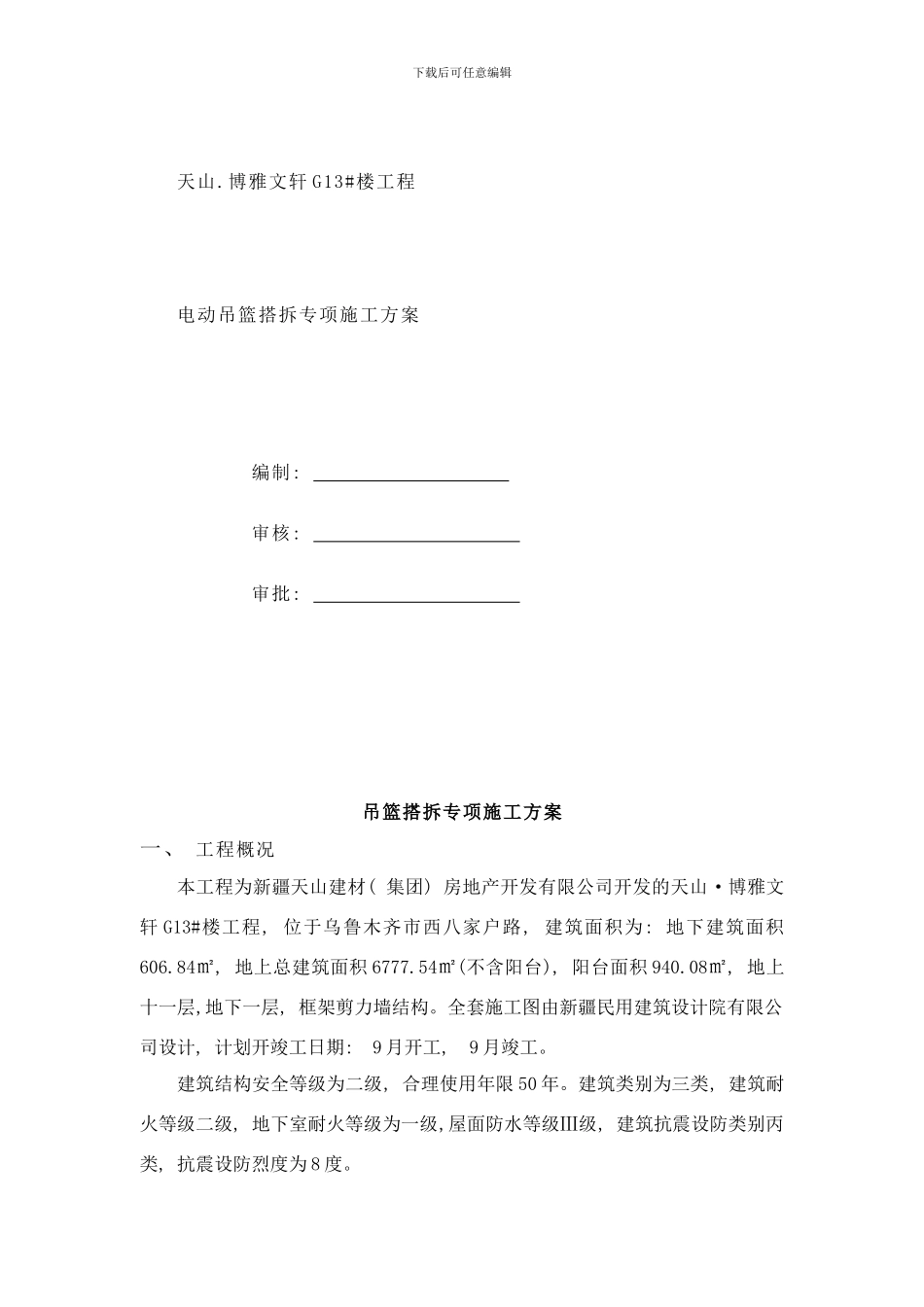

下载后可任意编辑天山.博雅文轩 G13#楼工程电动吊篮搭拆专项施工方案编制: 审核: 审批: 吊篮搭拆专项施工方案一、 工程概况本工程为新疆天山建材( 集团) 房地产开发有限公司开发的天山·博雅文轩 G13#楼工程, 位于乌鲁木齐市西八家户路, 建筑面积为: 地下建筑面积606.84㎡, 地上总建筑面积 6777.54㎡(不含阳台), 阳台面积 940.08㎡, 地上十一层,地下一层, 框架剪力墙结构。全套施工图由新疆民用建筑设计院有限公司设计, 计划开竣工日期: 9 月开工, 9 月竣工。建筑结构安全等级为二级, 合理使用年限 50 年。建筑类别为三类, 建筑耐火等级二级, 地下室耐火等级为一级,屋面防水等级Ⅲ级, 建筑抗震设防类别丙类, 抗震设防烈度为 8 度。下载后可任意编辑外墙 80mm 厚 XPS 板保温层, 刷乳胶漆。现准备搭设电动吊蓝用于外墙保温装饰施工。二、 1、 编制依据新疆民用建筑设计讨论院提供的建筑施工图纸2《建筑施工高处作业安全技术法律规范》JGJ80-913《高处作业吊篮安全规则》GB19155- 4《建筑施工安全检查标准》JGJ59-995《施工现场临时用电安全技术法律规范》JGJ46- 6《天津津久起重工具厂提供的电动吊篮安装( 安卸) 施工方案》三、施工计划本工程 7 月 18 日开始施工外墙保温工程, 8 月 13 日结束。吊篮材料配备表序号材料名称规格型号单位数量备注1吊篮1.5( 2、 3) mX0.69mX1.12m套102钢丝绳Ф8.3mm根343操作电控箱ZLP630个174提升机LTD630个175安全锁LSF30个套686配重36 块 X25kg块 360四、 搭设方案 1、本工程采纳 ZLP630 高处作业吊篮, LTD630 型提升机, LSF30 型安全锁, 所有材料要求”三证”齐全, 并经过检验。由专业厂家技术人员进行指下载后可任意编辑导安装拆卸。安装长度、 宽度为整个平台靠墙护栏 ( 工作护栏) 高度0.8 米, 两侧( 提升架) 及背护栏( 安全护栏) 高1.12m。技术参数见附表。ZLT630 技术参数表: 型号性能 ZLP ZLP800ZLP630额定载重量( kg) 800630升降速度( m/min) 7-97-9平台尺寸( mm) 2X( 3000 X 690 X 1120) 悬挂机构标准伸出( mm) 15001500提升机电机型号YEJ100L1-4F33YEJ90L-4电机功率2X2.22 X 1.5电压( v) 380380制动力矩( N•m) 1616钢丝绳直径( mm) Ф8.3Ф8.3质量悬吊平台( kg) 340280悬挂机构( kg) 300300提升机( kg) 2 X 852 X 50配重( kg) 40 块 X 25kg36 块 X 25kgZLP630 标准蓝长度为 ...
