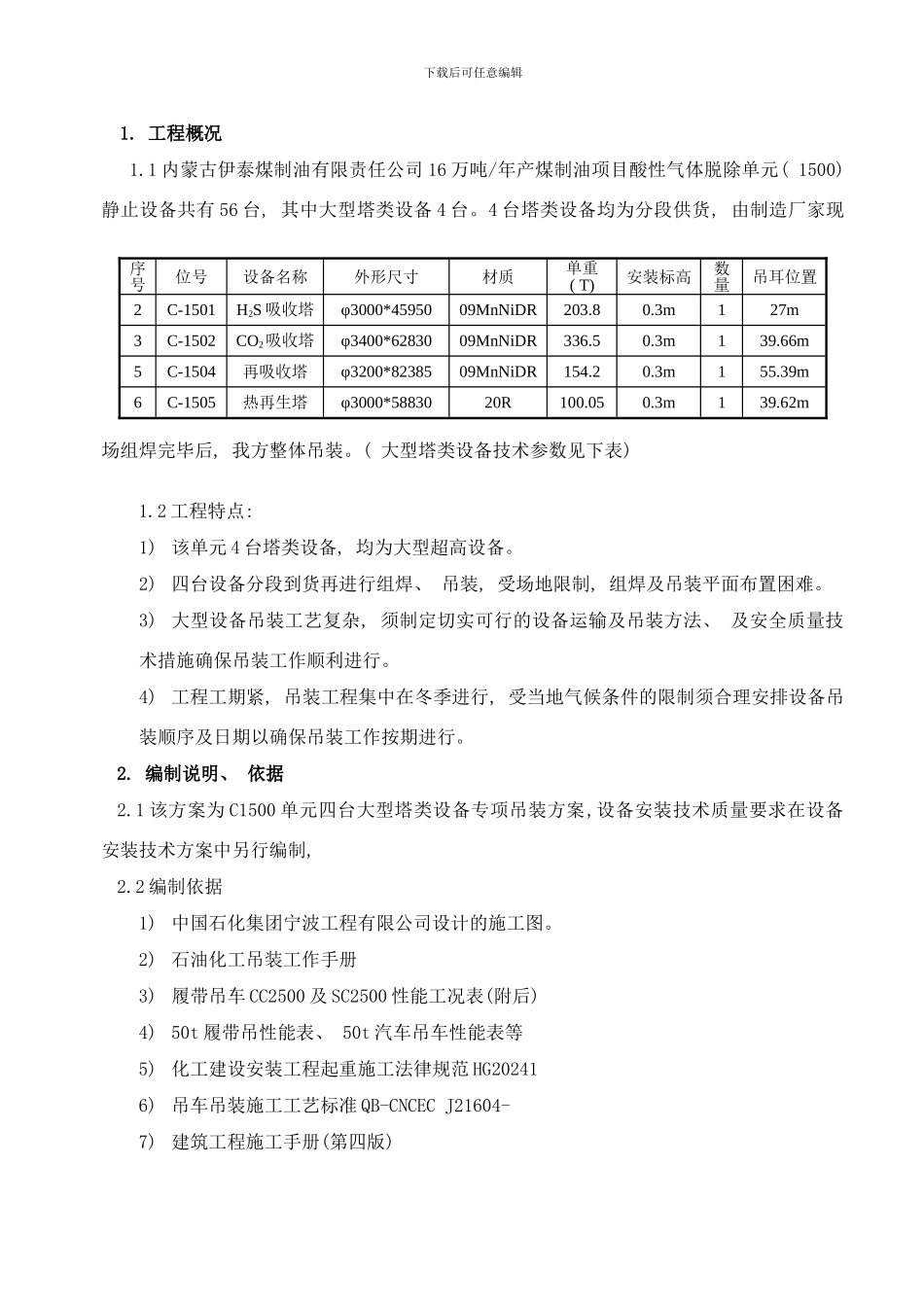

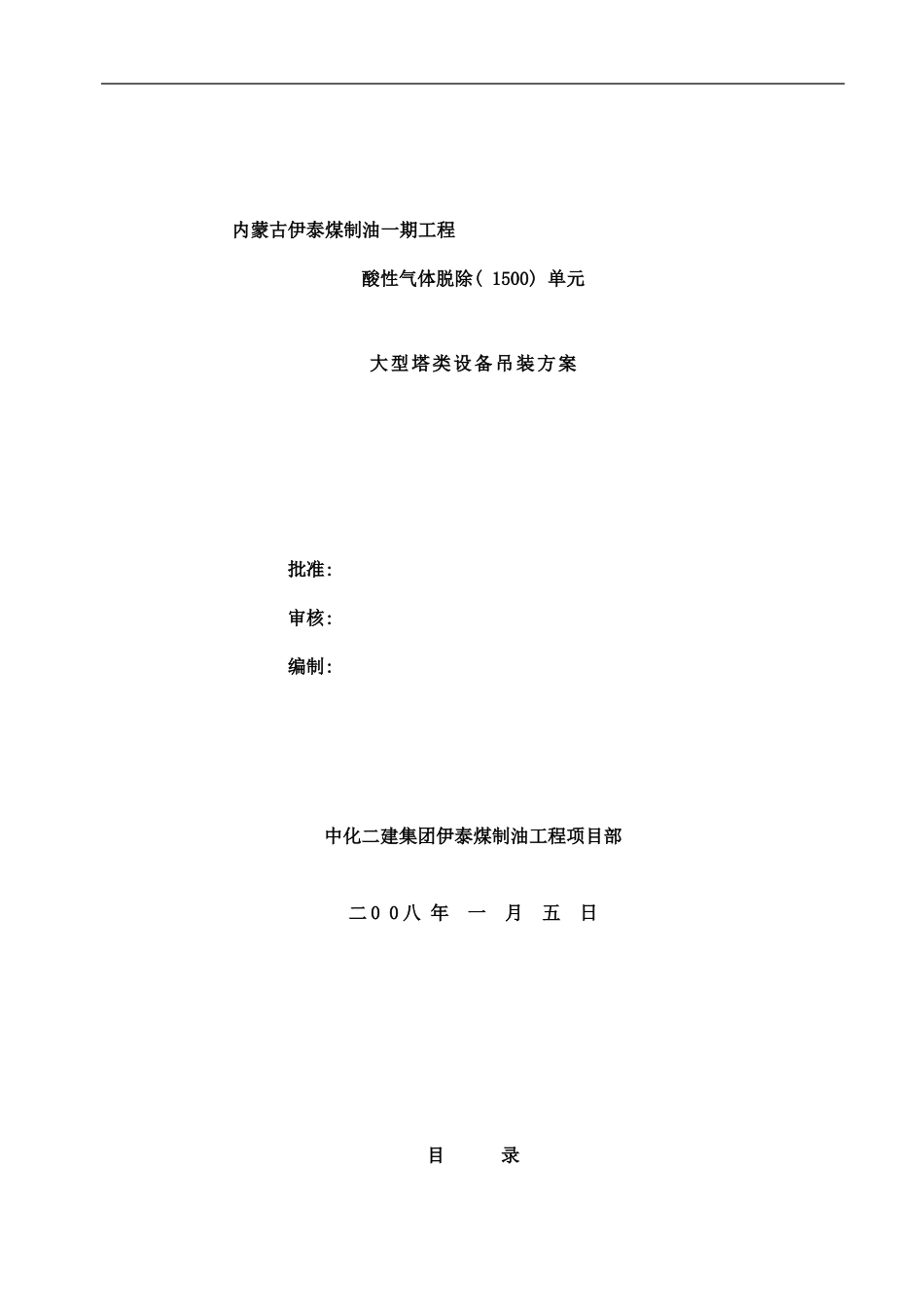

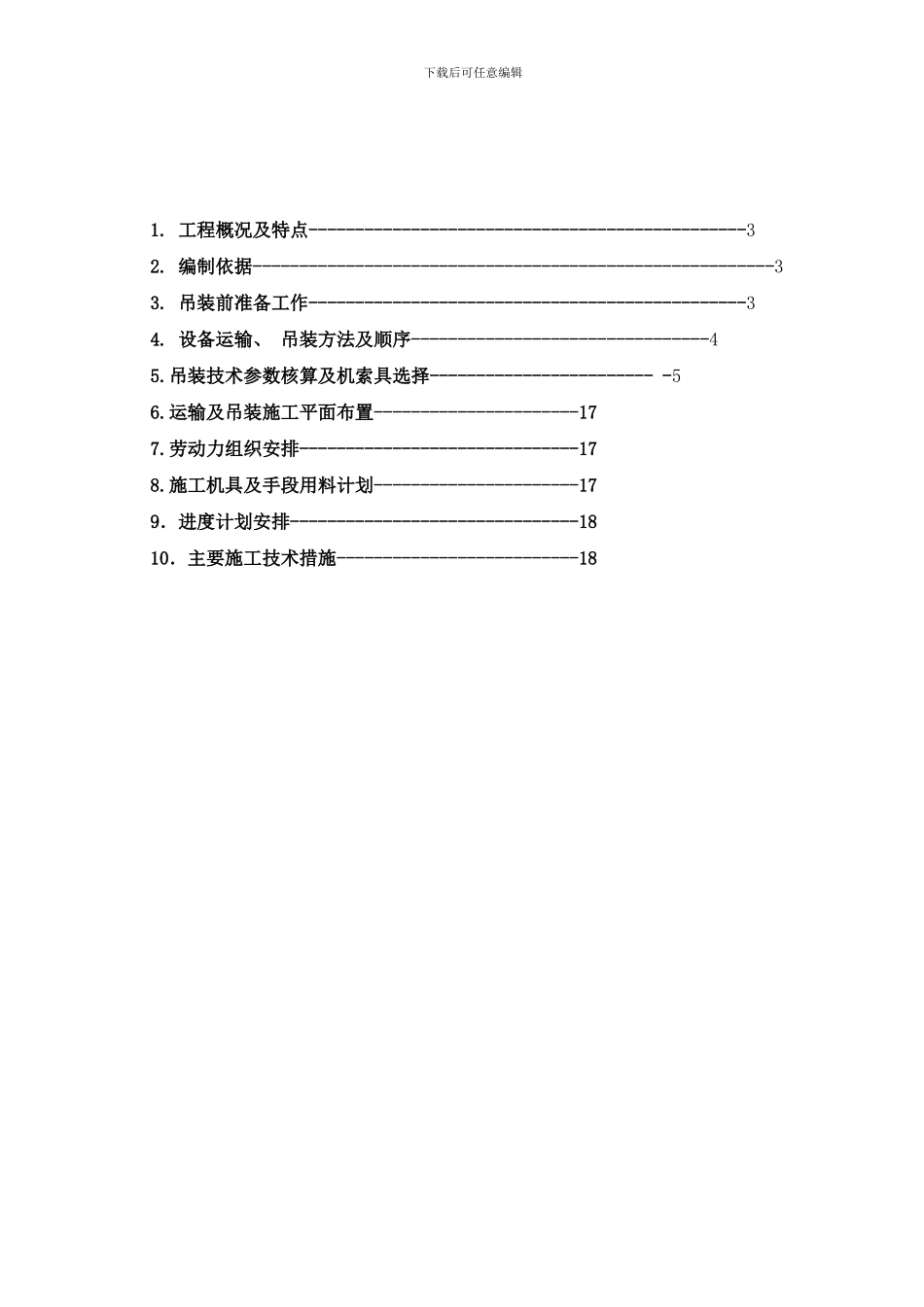

内蒙古伊泰煤制油一期工程酸性气体脱除( 1500) 单元大型塔类设备吊装方案批准: 审核: 编制: 中化二建集团伊泰煤制油工程项目部 二 0 0 八 年 一 月 五 日 目 录下载后可任意编辑1. 工程概况及特点-----------------------------------------------32. 编制依据--------------------------------------------------------33. 吊装前准备工作-----------------------------------------------34. 设备运输、 吊装方法及顺序--------------------------------45.吊装技术参数核算及机索具选择------------------------ -56.运输及吊装施工平面布置----------------------177.劳动力组织安排------------------------------178.施工机具及手段用料计划----------------------179．进度计划安排-------------------------------1810．主要施工技术措施--------------------------18下载后可任意编辑1. 工程概况1.1 内蒙古伊泰煤制油有限责任公司 16 万吨/年产煤制油项目酸性气体脱除单元( 1500) 静止设备共有 56 台, 其中大型塔类设备 4 台。4 台塔类设备均为分段供货, 由制造厂家现场组焊完毕后, 我方整体吊装。( 大型塔类设备技术参数见下表) 1.2 工程特点: 1) 该单元 4 台塔类设备, 均为大型超高设备。2) 四台设备分段到货再进行组焊、 吊装, 受场地限制, 组焊及吊装平面布置困难。3) 大型设备吊装工艺复杂, 须制定切实可行的设备运输及吊装方法、 及安全质量技术措施确保吊装工作顺利进行。4) 工程工期紧, 吊装工程集中在冬季进行, 受当地气候条件的限制须合理安排设备吊装顺序及日期以确保吊装工作按期进行。2. 编制说明、 依据2.1 该方案为 C1500 单元四台大型塔类设备专项吊装方案,设备安装技术质量要求在设备安装技术方案中另行编制, 2.2 编制依据1) 中国石化集团宁波工程有限公司设计的施工图。2) 石油化工吊装工作手册3) 履带吊车 CC2500 及 SC2500 性能工况表(附后)4) 50t 履带吊性能表、 50t 汽车吊车性能表等5) 化工建设安装工程起重施工法律规范 HG202416) 吊车吊装施工工艺标准 QB-CNCEC J21604- 7) 建筑工程施工手册(第四版)序号位号设备名称外形尺寸材质单重( T) 安装标高数量吊耳位置2C-1501H2S 吸收塔φ3000*4595009MnNiDR203.80.3m127m3C-1502CO2吸收塔φ3400*6283009MnNiDR336.50.3m139.66m5C-1504再吸收塔φ3200*8238509MnNiDR154.20.3m155.3...
