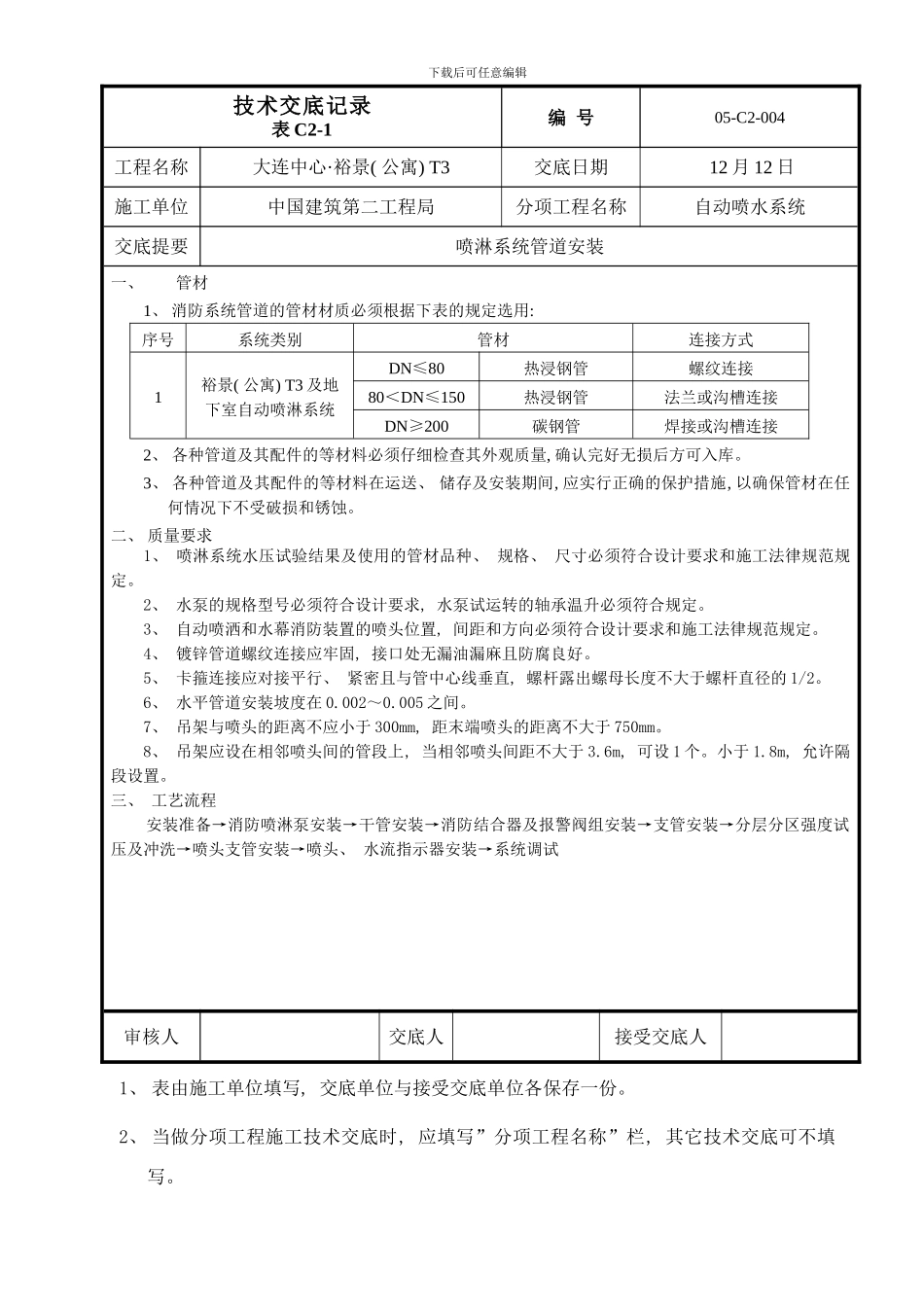

下载后可任意编辑技术交底记录表 C2-1编 号05-C2-004工程名称大连中心·裕景( 公寓) T3交底日期 12 月 12 日施工单位中国建筑第二工程局分项工程名称自动喷水系统交底提要喷淋系统管道安装一、管材1、 消防系统管道的管材材质必须根据下表的规定选用: 序号系统类别管材连接方式1裕景( 公寓) T3 及地下室自动喷淋系统DN≤80热浸钢管螺纹连接80＜DN≤150热浸钢管法兰或沟槽连接DN≥200碳钢管焊接或沟槽连接2、 各种管道及其配件的等材料必须仔细检查其外观质量, 确认完好无损后方可入库。3、 各种管道及其配件的等材料在运送、 储存及安装期间, 应实行正确的保护措施, 以确保管材在任何情况下不受破损和锈蚀。二、 质量要求1、 喷淋系统水压试验结果及使用的管材品种、 规格、 尺寸必须符合设计要求和施工法律规范规定。2、 水泵的规格型号必须符合设计要求, 水泵试运转的轴承温升必须符合规定。3、 自动喷洒和水幕消防装置的喷头位置, 间距和方向必须符合设计要求和施工法律规范规定。4、 镀锌管道螺纹连接应牢固, 接口处无漏油漏麻且防腐良好。5、 卡箍连接应对接平行、 紧密且与管中心线垂直, 螺杆露出螺母长度不大于螺杆直径的 1/2。6、 水平管道安装坡度在 0.002～0.005 之间。7、 吊架与喷头的距离不应小于 300mm, 距末端喷头的距离不大于 750mm。8、 吊架应设在相邻喷头间的管段上, 当相邻喷头间距不大于 3.6m, 可设 1 个。小于 1.8m, 允许隔段设置。三、 工艺流程安装准备→消防喷淋泵安装→干管安装→消防结合器及报警阀组安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、 水流指示器安装→系统调试审核人交底人接受交底人1、 表由施工单位填写, 交底单位与接受交底单位各保存一份。2、 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。下载后可任意编辑技术交底记录表 C2-1编 号05-C2-004工程名称大连中心·裕景( 公寓) T3交底日期 12 月 12 日施工单位中国建筑第二工程局分项工程名称自动喷淋系统交底提要自动喷淋系统管道安装四、 操作工艺: ( 一) 干管安装 1、 喷淋干管用卡箍连接, 每根配管长度不宜超过 6m, 直管段可把几根连接在一起使用倒链安装, 但不宜过和。也可调直后编号依顺序安装, 吊装时应先吊起管道一端, 待稳定后再吊起一端。2、 管道连接紧固卡箍配件时, 检查卡箍端面是否洁净。卡箍螺栓的规...
