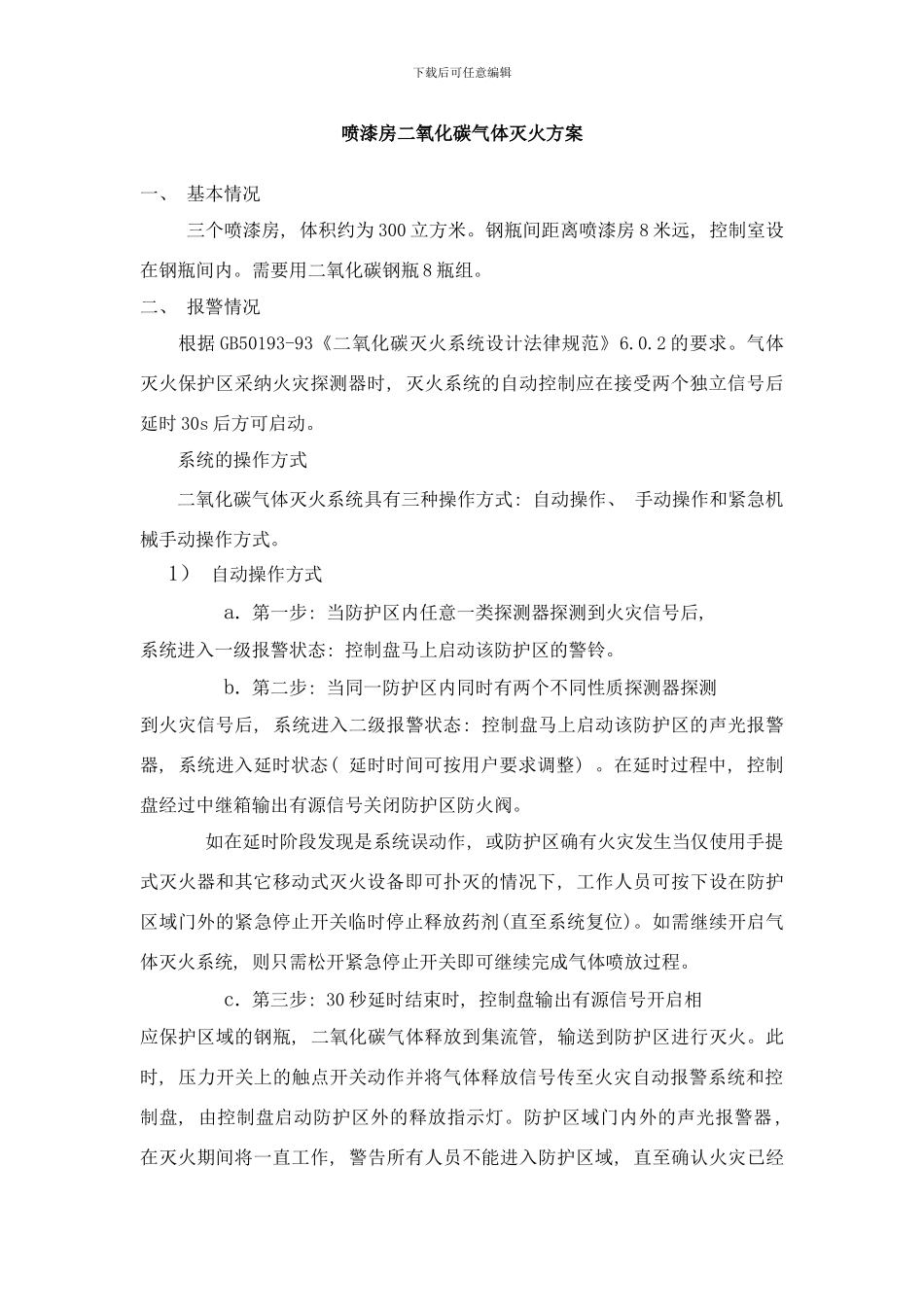

下载后可任意编辑喷漆房二氧化碳气体灭火方案一、 基本情况三个喷漆房, 体积约为 300 立方米。钢瓶间距离喷漆房 8 米远, 控制室设在钢瓶间内。需要用二氧化碳钢瓶 8 瓶组。二、 报警情况 根据 GB50193-93《二氧化碳灭火系统设计法律规范》6.0.2 的要求。气体灭火保护区采纳火灾探测器时, 灭火系统的自动控制应在接受两个独立信号后延时 30s 后方可启动。 系统的操作方式二氧化碳气体灭火系统具有三种操作方式: 自动操作、 手动操作和紧急机械手动操作方式。1） 自动操作方式a. 第一步: 当防护区内任意一类探测器探测到火灾信号后, 系统进入一级报警状态: 控制盘马上启动该防护区的警铃。b. 第二步: 当同一防护区内同时有两个不同性质探测器探测到火灾信号后, 系统进入二级报警状态: 控制盘马上启动该防护区的声光报警器, 系统进入延时状态( 延时时间可按用户要求调整) 。在延时过程中, 控制盘经过中继箱输出有源信号关闭防护区防火阀。如在延时阶段发现是系统误动作, 或防护区确有火灾发生当仅使用手提式灭火器和其它移动式灭火设备即可扑灭的情况下, 工作人员可按下设在防护区域门外的紧急停止开关临时停止释放药剂(直至系统复位)。如需继续开启气体灭火系统, 则只需松开紧急停止开关即可继续完成气体喷放过程。c. 第三步: 30 秒延时结束时, 控制盘输出有源信号开启相应保护区域的钢瓶, 二氧化碳气体释放到集流管, 输送到防护区进行灭火。此时, 压力开关上的触点开关动作并将气体释放信号传至火灾自动报警系统和控制盘, 由控制盘启动防护区外的释放指示灯。防护区域门内外的声光报警器 , 在灭火期间将一直工作, 警告所有人员不能进入防护区域, 直至确认火灾已经下载后可任意编辑扑灭。2） 手动操作方式设置于各个防护区门外的紧急启动/停止按钮于一体, 具有手动操作紧急释放( 电动) 的功能。手动操作方式一般用于: 当现场工作人员发现防护区内发生了火灾, 而且是使用手动式或移动式等简易灭火设备无法扑灭的, 这时工作人员应马上动作紧急释放按钮, 即可启动二氧化碳气体灭火系统而无需等待控制盘的自动报警过程, 以节约时间, 减少损失。这时系统反应如下: a. 第一步: 控制盘马上启动该防护区的声光报警器, 并同时集中控制中心提供二级报警信号, 系统进入延时状态( 延时时间可按用户要求调整) 。在延时过程中, 控制盘经过中继箱输出有源信号关闭防护区防火阀。如在延时阶段发现...
