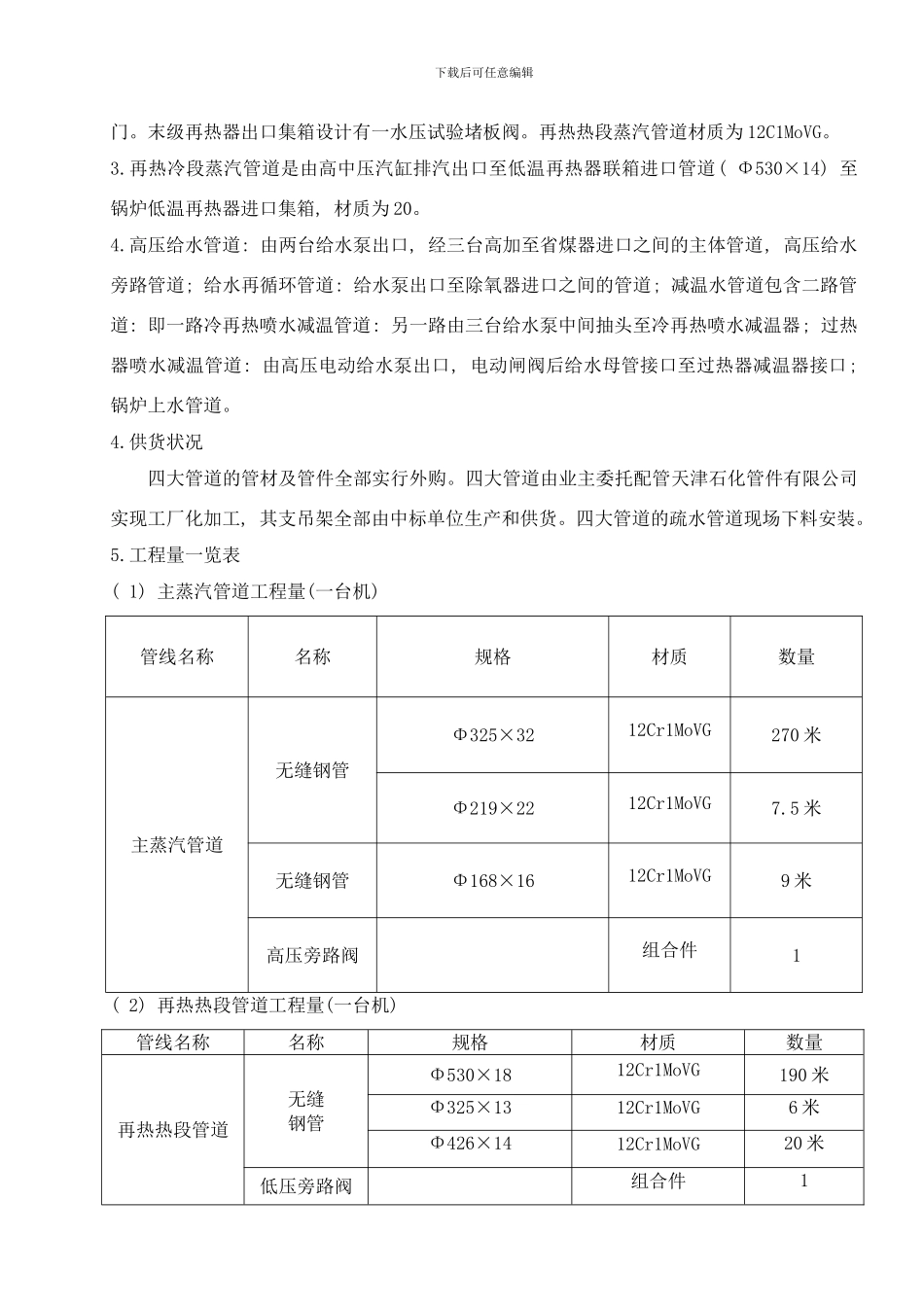

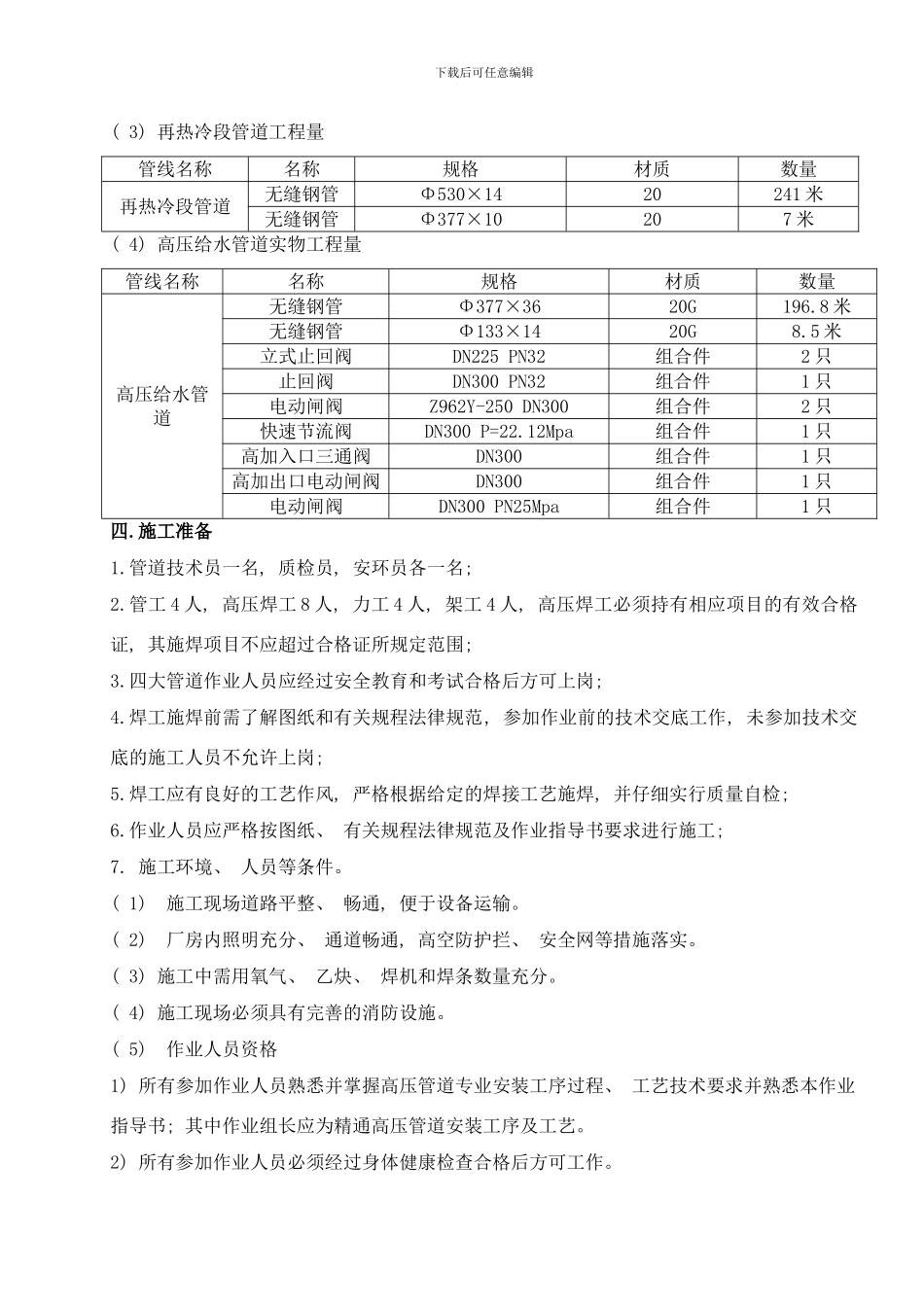

下载后可任意编辑一、 工程概况新疆东明塑胶有限公司 2×220MW 超高压循环流化床化 4 发电机组安装工程, 汽轮机系东方汽轮机有限公司设计制造的新一代超高压 210MW 系列机型之一, 机组为超高压、 一次中间再热、 双缸双排汽、 单轴、 间接空冷凝汽式。型号为 NJK210-12.75/535/535; 发电机为空冷式发电机, 型号为 WX23Z-109。主蒸汽、 高温、 低温再热蒸汽管道均采纳”双管、 双管、 双管”的布置方式。汽机旁路采纳 35%BMCR 的 2 级串联旁路加 3 级减温减压器的旁路系统, 再热器的进出口管道上设有再热器水压实验装置。高压给水经过给水泵出口并为一路母管, 经三台高加至锅炉省煤器进口集箱, 主给水系统中高压加热器前后设计一个大旁路。每台给水泵出口管道上均设计一路再循环管道至除氧器。再热器减温减压器用水采纳给水泵中间抽头补给, 高压旁路阀减温水采纳高压给水补给。二、 编制依据1.《火力发电厂焊接技术规程》DL/T869— ; 2.《电力建设施工质量验收及评价规程》第 7 部分焊接篇 DL/T5210.7- ; 3.《焊接工艺评定规程》DL/T868— ; 4.《电力建设施工技术法律规范》第 5 部分管道及系统 DL5090.5- ; 5.《火力发电厂金属技术监督规程》DL/T438- ; 6.《钢制承压管道对接接头射线检验技术规程》DL/T821- ; 7.《管道焊接接头超声波检验技术规程》DL/T820- ; 8.《焊工技术考核规程》DL/T679— ; 9.《电力建设安全工作规程》DL5009.1- ( 火力发电厂部分) ; 10.《火力发电厂焊接热处理技术规程》DL/T819- ; 11.新疆东明塑胶化 4《施工组织总设计》12 新疆东明塑胶《汽机专业施工组织设计》; 13.山东双良设计院四大管道图纸。三、 工程量1.主蒸汽管道从锅炉高温过热器联箱出口两根管道( Φ325×32) 至汽机房两只主汽门。主蒸汽管道材质为 12C1MoVG。 设计温度为 545℃, 设计压力为 13.73MPa。2.再热热段蒸汽管道是由锅炉高温再热器出口集箱两根 Φ530×18 管道至汽机房两只中压汽下载后可任意编辑门。末级再热器出口集箱设计有一水压试验堵板阀。再热热段蒸汽管道材质为 12C1MoVG。3.再热冷段蒸汽管道是由高中压汽缸排汽出口至低温再热器联箱进口管道( Φ530×14) 至锅炉低温再热器进口集箱, 材质为 20。 4.高压给水管道: 由两台给水泵出口, 经三台高加至省煤器进口之间的主体管道, 高压给水旁路管道; 给水再循环管道: 给水泵出口至除氧器进口之间的管道; 减...
