四矿三水平北山风井通风机房工程施工临时用电专项措施样本

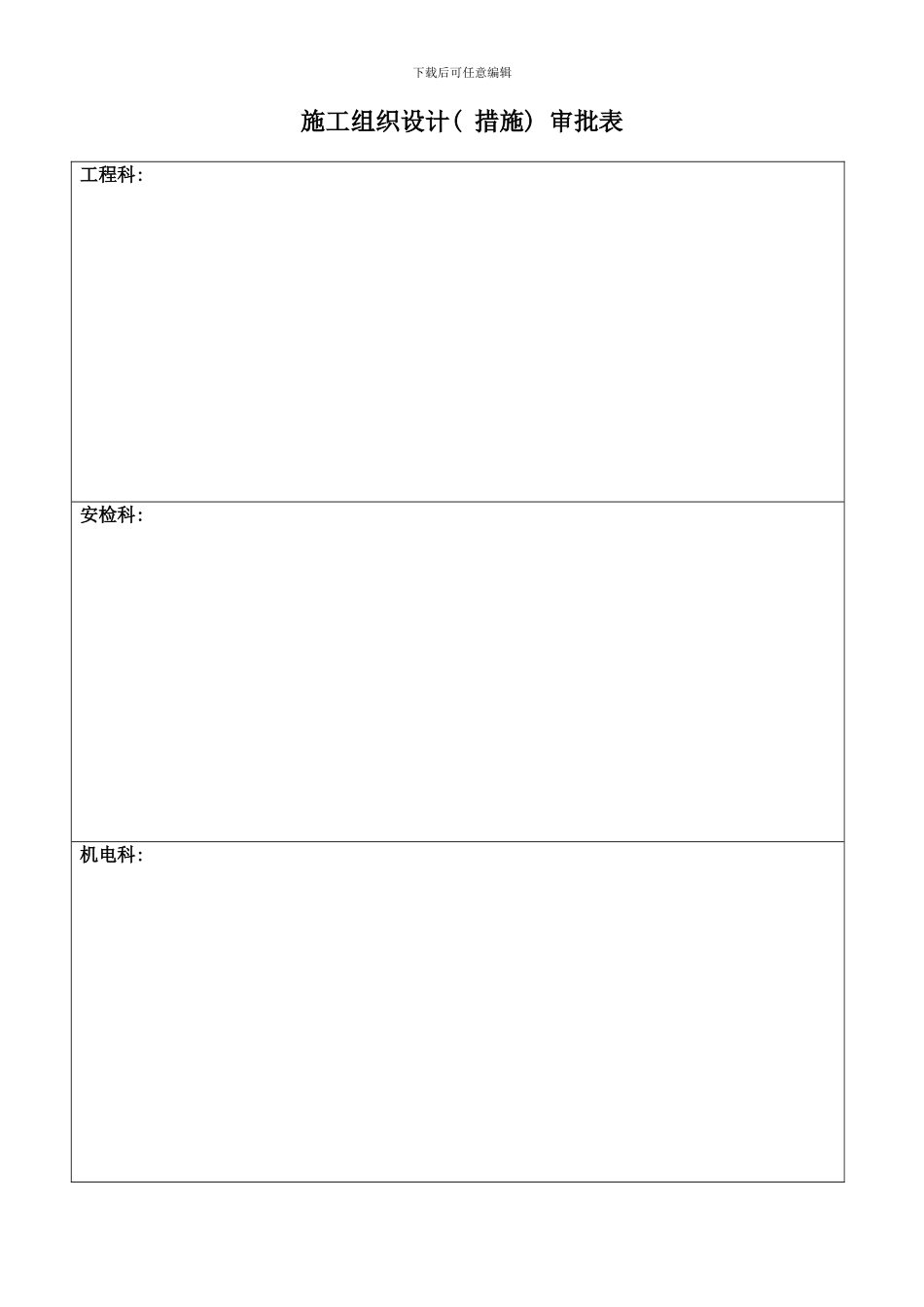

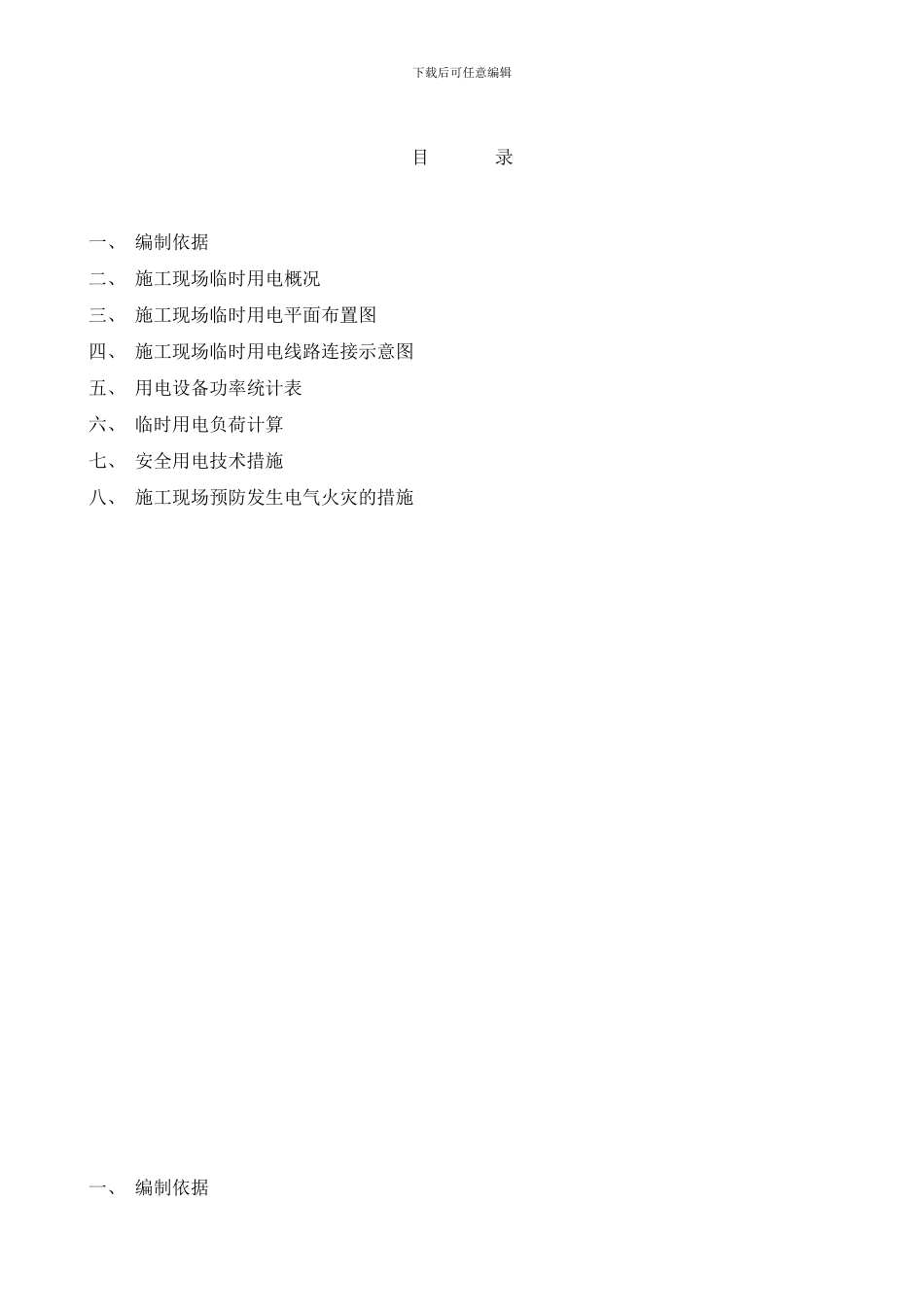

下载后可任意编辑施工组织设计( 措施) 审批表工程科: 安检科: 机电科: 下载后可任意编辑副总工程师:总工程师: 下载后可任意编辑目 录一、 编制依据二、 施工现场临时用电概况三、 施工现场临时用电平面布置图四、 施工现场临时用电线路连接示意图五、 用电设备功率统计表六、 临时用电负荷计算七、 安全用电技术措施八、 施工现场预防发生电气火灾的措施一、 编制依据下载后可任意编辑施工现场临时用电安全技术法律规范 JGJ46- ; 平顶山天安煤业有限公司四矿三水平北风井通风机房工程施工现场平面布置图。二、 施工现场临时用电概况1、 本工程为平顶山天安煤业有限公司四矿三水平北风井通风机房工程 , 总建筑面积为 1270.96m2。该工程分为风机房、 风道、 扩散塔三个部分。风机房为框架结构, 扩散塔为混凝土结构, 风道为钢筋混凝土结构。建筑结构的安全等级为二级, 设计合理使用年限为五十年; 抗震设防类别为丙类, 抗震设防烈度为 6 度, 设计基本地震加速度值为 0.05g( 地震分组为第一组) , 框架抗震等级为四级, 建筑场地土类别为 I 类, 基础设计等级为丙级。风机房建筑面积 485.8 m2。室内±0.000 绝对标高 313.200 m。风机房为框架结构, 框架柱截面尺寸 500㎜×700㎜, 框架柱下面为钢筋混凝土独立基础, 独立基础之间经过钢筋混凝土条形基础连接; 基础混凝土强度等级 C25, 基础底面标高为-2.5m,基础垫层为 100㎜厚 C10 混凝土垫层。扩散塔建筑面积 281.63 m2。长 12.86m,宽 21.90m, 高度 8.20m。室内±0.000 绝对标高313.25 m。扩散塔为混凝土结构, 混凝土墙壁厚度 350㎜。基础采纳钢筋混凝土条形基础, 基础混凝土强度等级 C25, 基础底面标高为-2.50m,基础垫层为 100㎜厚 C10 混凝土垫层。 风道建筑面积 473.53m2。长 80.26m,宽 5.90m, 净高 5.0m。风道为钢筋混凝土结构, 混凝土强度等级均为 C30。2、 该工程的施工用电从风道西侧三处搅拌机处接电至塔吊位置处, 在塔吊附近设一级配电箱和二级配电箱 A 及三级配电箱 1, 该段线路架空敷设。在钢筋加工棚下面设置二级配电箱 B 和三级配电箱 3,在搅拌机棚下面设置三级配电箱 2, 在木工加工棚下面设置三级配电箱 4 和三级配电箱 5。在一级配电箱、 二级配电箱和所有的三级配电箱内设置漏电断路器。整个的线路严格根据工程处规定”三级配电, 三两级保护”的原则布置。进入材料加工区和生活区的电缆...
