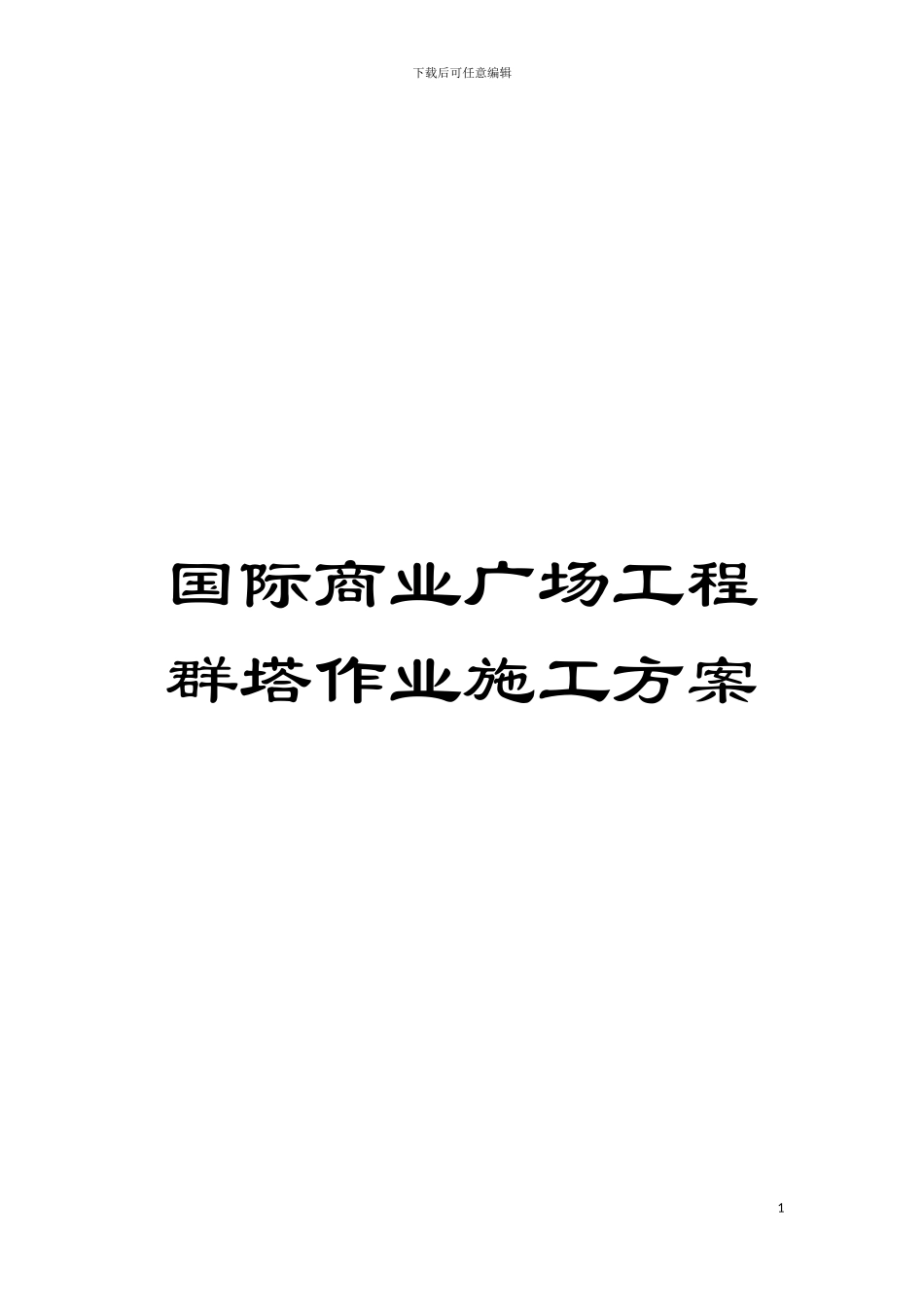

国际商业广场工程群塔作业施工方案

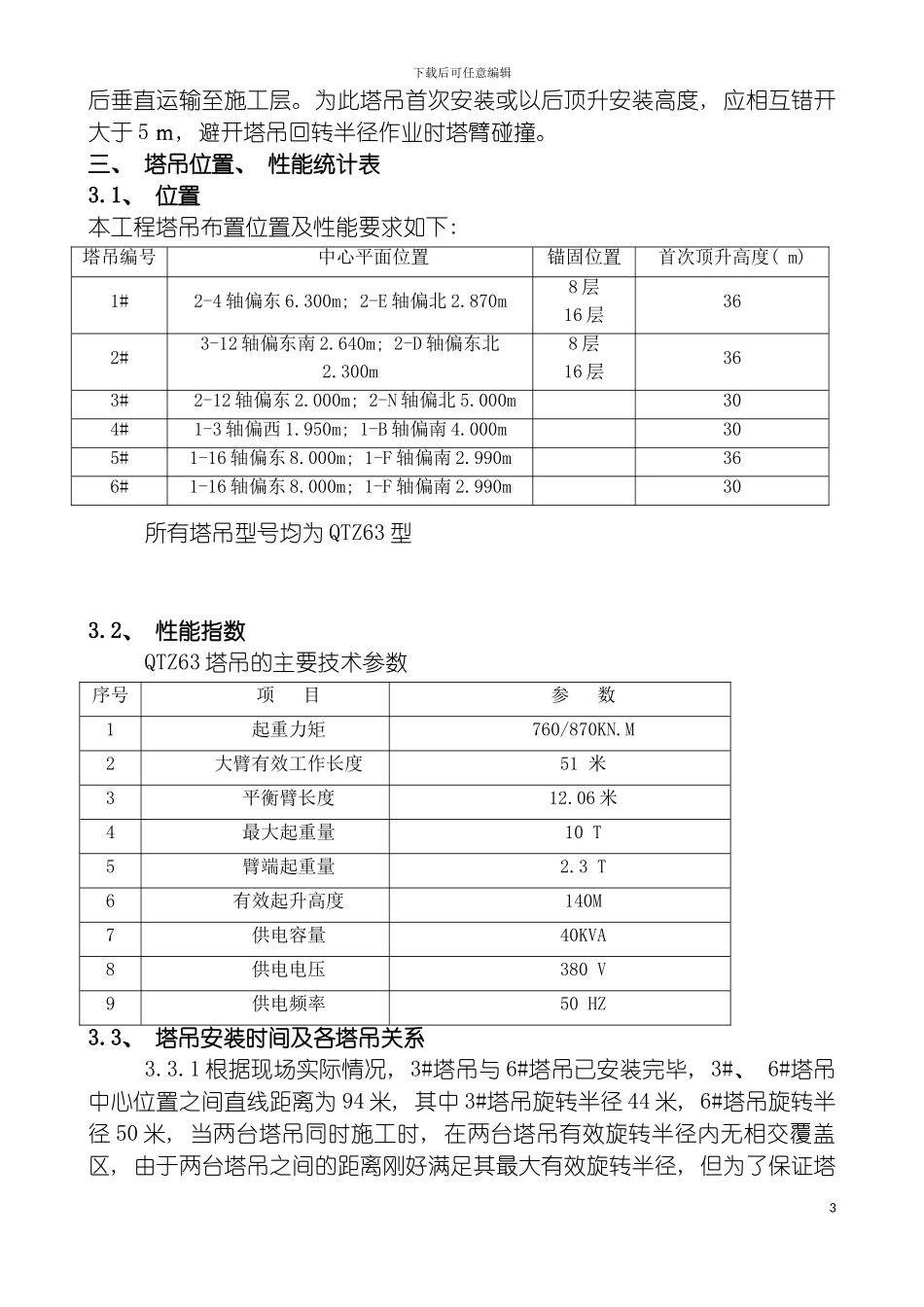

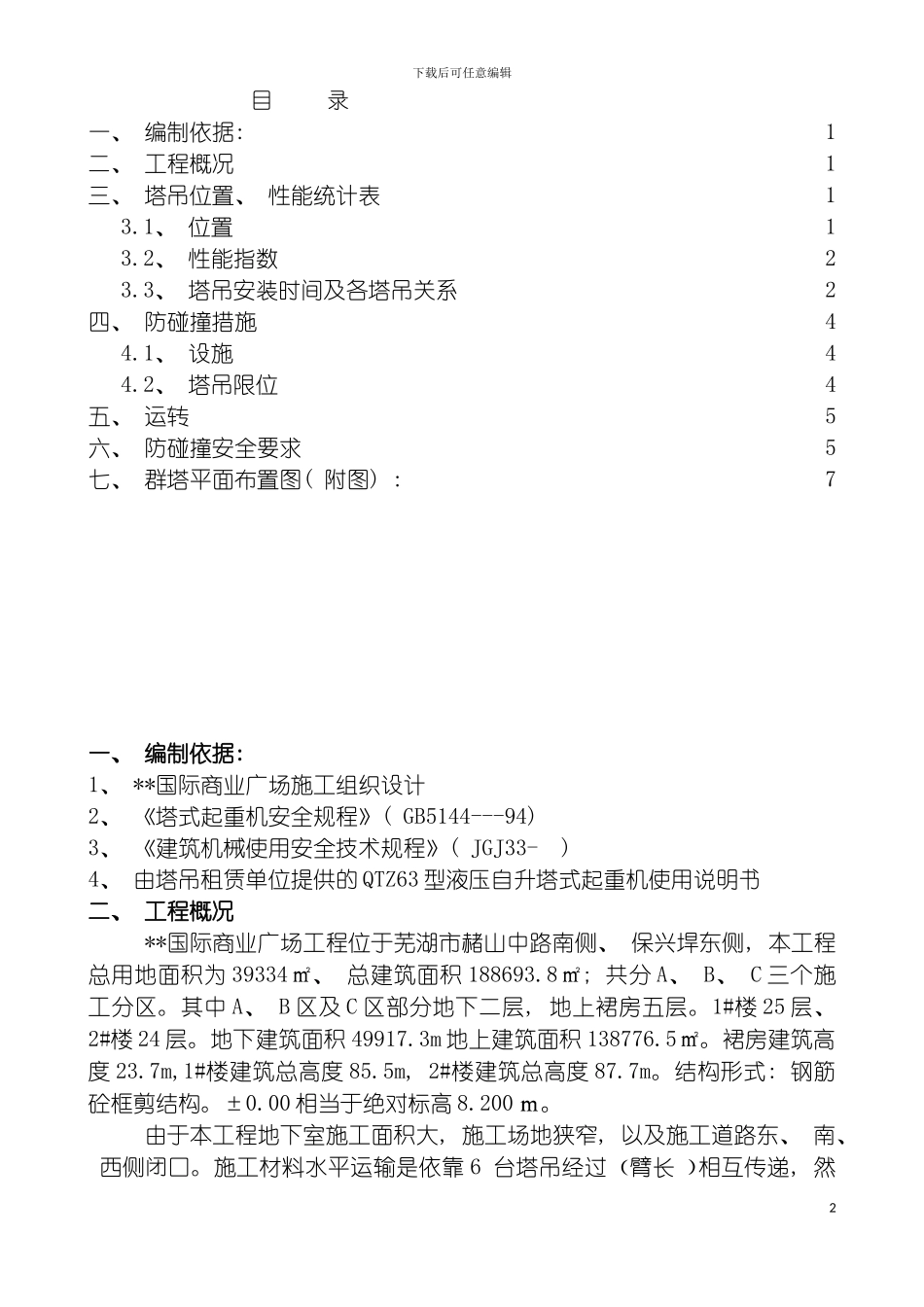

下载后可任意编辑国际商业广场工程群塔作业施工方案1下载后可任意编辑 目 录一、 编制依据: 1二、 工程概况1三、 塔吊位置、 性能统计表13.1、 位置13.2、 性能指数23.3、 塔吊安装时间及各塔吊关系2四、 防碰撞措施44.1、 设施44.2、 塔吊限位4五、 运转5六、 防碰撞安全要求5七、 群塔平面布置图( 附图) : 7一、 编制依据: 1、 **国际商业广场施工组织设计2、 《塔式起重机安全规程》( GB5144---94) 3、 《建筑机械使用安全技术规程》( JGJ33- ) 4、 由塔吊租赁单位提供的 QTZ63 型液压自升塔式起重机使用说明书二、 工程概况**国际商业广场工程位于芜湖市赭山中路南侧、 保兴垾东侧, 本工程总用地面积为 39334㎡、 总建筑面积 188693.8㎡; 共分 A、 B、 C 三个施工分区。其中 A、 B 区及 C 区部分地下二层, 地上裙房五层。1#楼 25 层、 2#楼 24 层。地下建筑面积 49917.3m 地上建筑面积 138776.5㎡。裙房建筑高度 23.7m,1#楼建筑总高度 85.5m, 2#楼建筑总高度 87.7m。结构形式: 钢筋砼框剪结构。±0.00 相当于绝对标高 8.200 ｍ。由于本工程地下室施工面积大, 施工场地狭窄, 以及施工道路东、 南、 西侧闭口。施工材料水平运输是依靠 6 台塔吊经过﹙臂长﹚相互传递, 然2下载后可任意编辑后垂直运输至施工层。为此塔吊首次安装或以后顶升安装高度, 应相互错开大于 5 ｍ, 避开塔吊回转半径作业时塔臂碰撞。三、 塔吊位置、 性能统计表3.1、 位置本工程塔吊布置位置及性能要求如下: 所有塔吊型号均为 QTZ63 型3.2、 性能指数QTZ63 塔吊的主要技术参数序号项 目参 数1起重力矩760/870KN.M2大臂有效工作长度51 米3平衡臂长度12.06 米4最大起重量10 T5臂端起重量2.3 T6有效起升高度140M7供电容量40KVA8供电电压380 V9供电频率50 HZ3.3、 塔吊安装时间及各塔吊关系3.3.1 根据现场实际情况, 3#塔吊与 6#塔吊已安装完毕, 3#、 6#塔吊中心位置之间直线距离为 94 米, 其中 3#塔吊旋转半径 44 米, 6#塔吊旋转半径 50 米, 当两台塔吊同时施工时, 在两台塔吊有效旋转半径内无相交覆盖区, 由于两台塔吊之间的距离刚好满足其最大有效旋转半径, 但为了保证塔3塔吊编号中心平面位置锚固位置首次顶升高度( m) 1#2-4 轴偏东 6.300m; 2-E 轴偏北 2.870m8 层16 层362#3-12 轴偏东南 2.640m; 2-D 轴偏东北2.300m8 层16 层363# 2-12 ...
