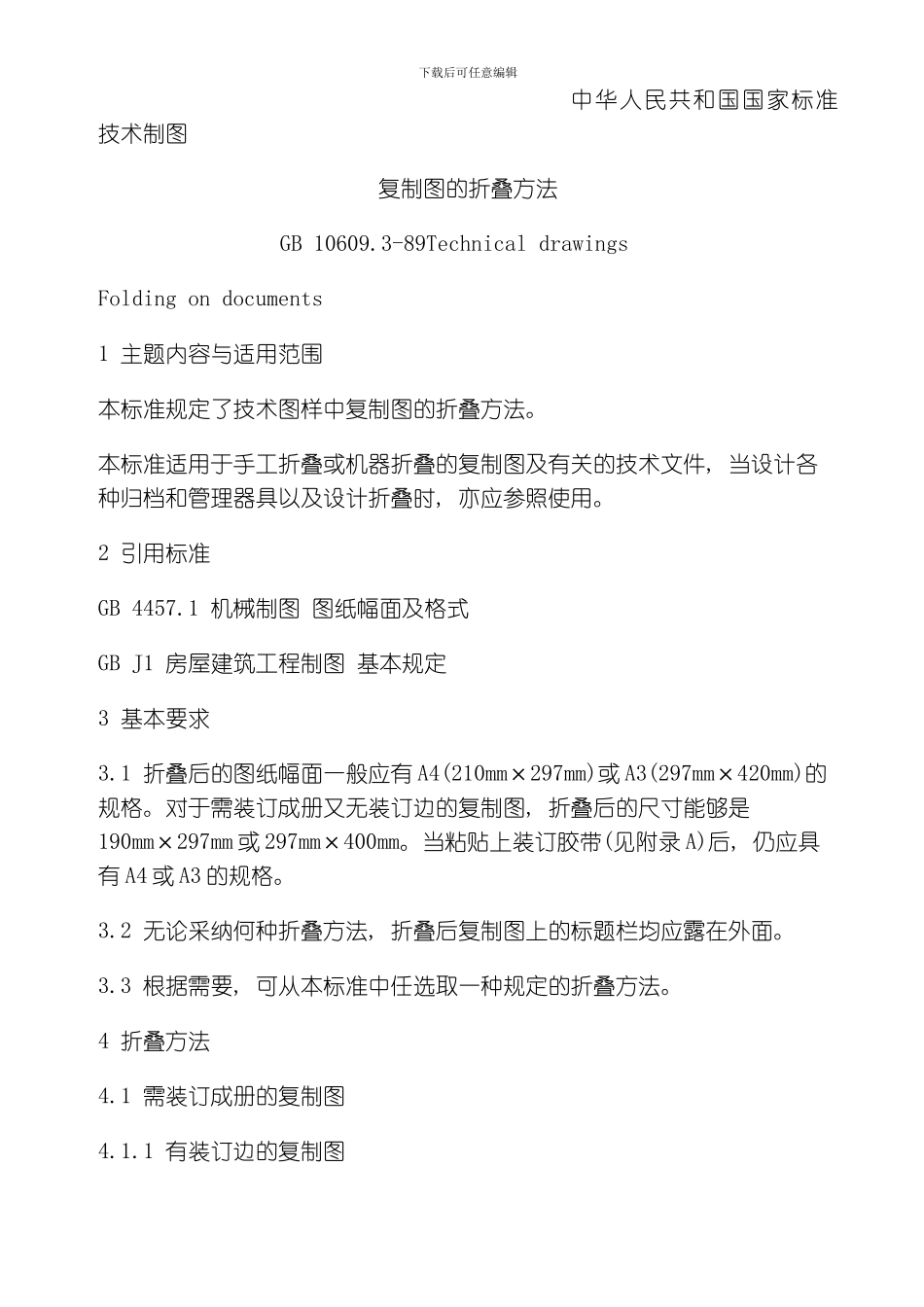

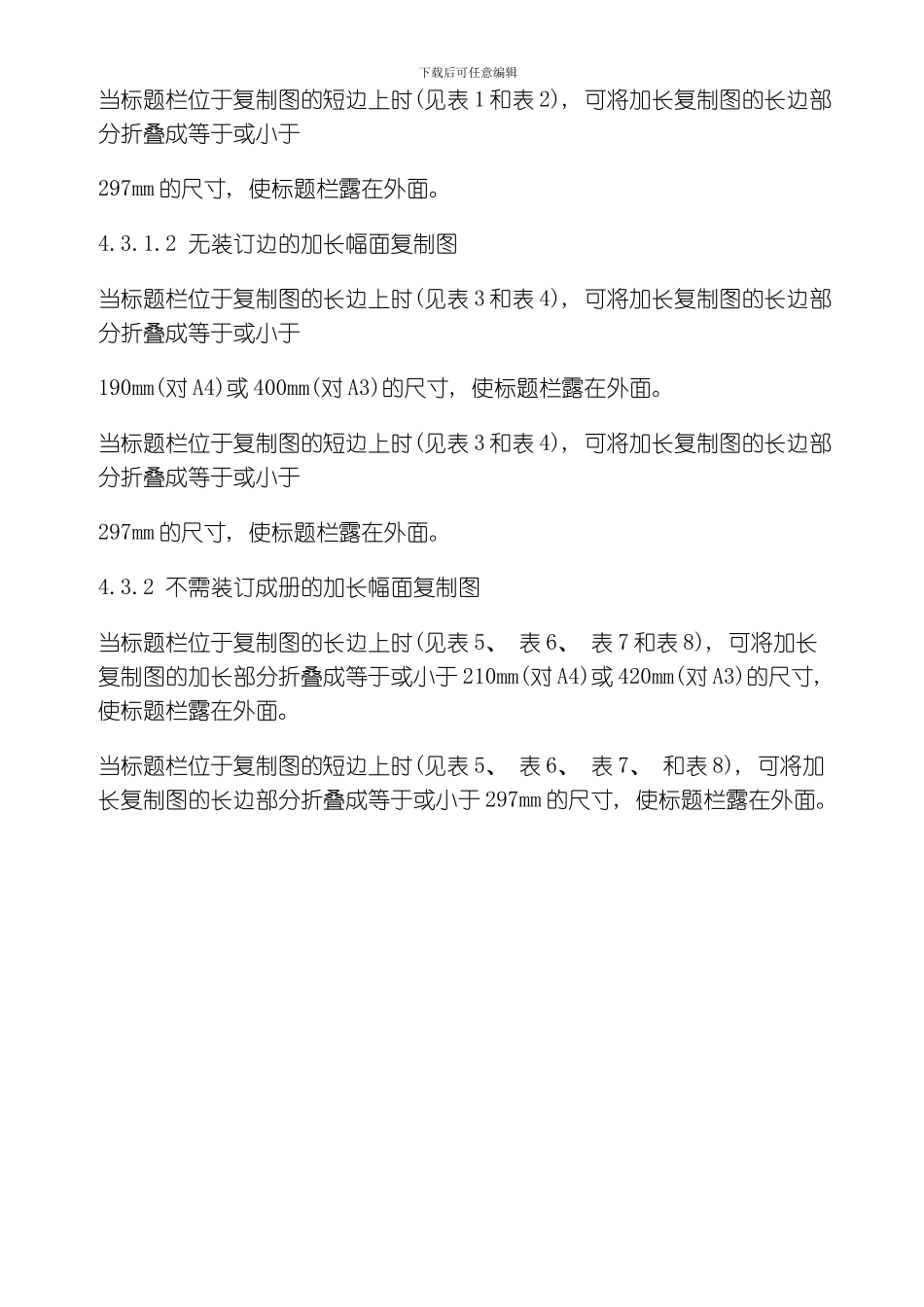

下载后可任意编辑中华人民共和国国家标准技术制图 复制图的折叠方法GB 10609.3-89Technical drawingsFolding on documents1 主题内容与适用范围本标准规定了技术图样中复制图的折叠方法。本标准适用于手工折叠或机器折叠的复制图及有关的技术文件, 当设计各种归档和管理器具以及设计折叠时, 亦应参照使用。2 引用标准GB 4457.1 机械制图 图纸幅面及格式GB J1 房屋建筑工程制图 基本规定3 基本要求3.1 折叠后的图纸幅面一般应有 A4(210mm×297mm)或 A3(297mm×420mm)的规格。对于需装订成册又无装订边的复制图, 折叠后的尺寸能够是190mm×297mm 或 297mm×400mm。当粘贴上装订胶带(见附录 A)后, 仍应具有 A4 或 A3 的规格。3.2 无论采纳何种折叠方法, 折叠后复制图上的标题栏均应露在外面。3.3 根据需要, 可从本标准中任选取一种规定的折叠方法。4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图下载后可任意编辑首先沿标题栏的短边方向折叠, 然后再沿标题栏的长边方向折叠, 并在复制图的左上角折出三角形的藏边, 最后折叠成 A4 或 A3 的规格, 使标题栏露在外面, 如表 1 和表 2。4.1.2 无装订边的复制图首先沿标题栏的短边方向折叠, 然后再沿标题栏的长边方向折叠成190mm×297mm 或 297mm×400mm 的规格, 使标题栏露在外面, 并粘贴上装订胶带, 如表 3 和表 4。4.12 不装订成册的复制图不装订成册的复制图的折叠方法有以下两种。4.2.1 第一种折叠方法首先沿标题栏的长边方向折叠, 然后再沿标题栏的短边方向折叠成 A4 或 A3的规格, 使标题栏露在外面, 如表 5 和表 6。4.2.2 第二种折叠方法首先沿标题栏的短边方向折叠, 然后再沿标题栏的长边方向折叠成 A4 或 A3的规格, 使标题栏露在外面, 如表 7 和表 8。4.3 加长幅面复制图的折叠方法根据标题栏在图纸幅面上的方位, 可参照前述方法折叠。4.3.1 需装订成册的加长幅面复制图4.3.1.1 有装订边的加长幅面复制图当标题栏位于复制图的长边时(见表 1 和表 2)。可将加长复制图的长边部分先折出 210mm(对 A4)或420mm(对 A3), 再将其余部分折成等于或小于 185mm(对 A4)或 395mm(对 A3)的尺寸, 使标题栏露在外面。下载后可任意编辑当标题栏位于复制图的短边上时(见表 1 和表 2), 可将加长复制图的长边部分折叠成等于或小于297mm 的尺寸, 使标题栏露在外面。4.3.1.2 无装订边的加长幅面复制图当...
