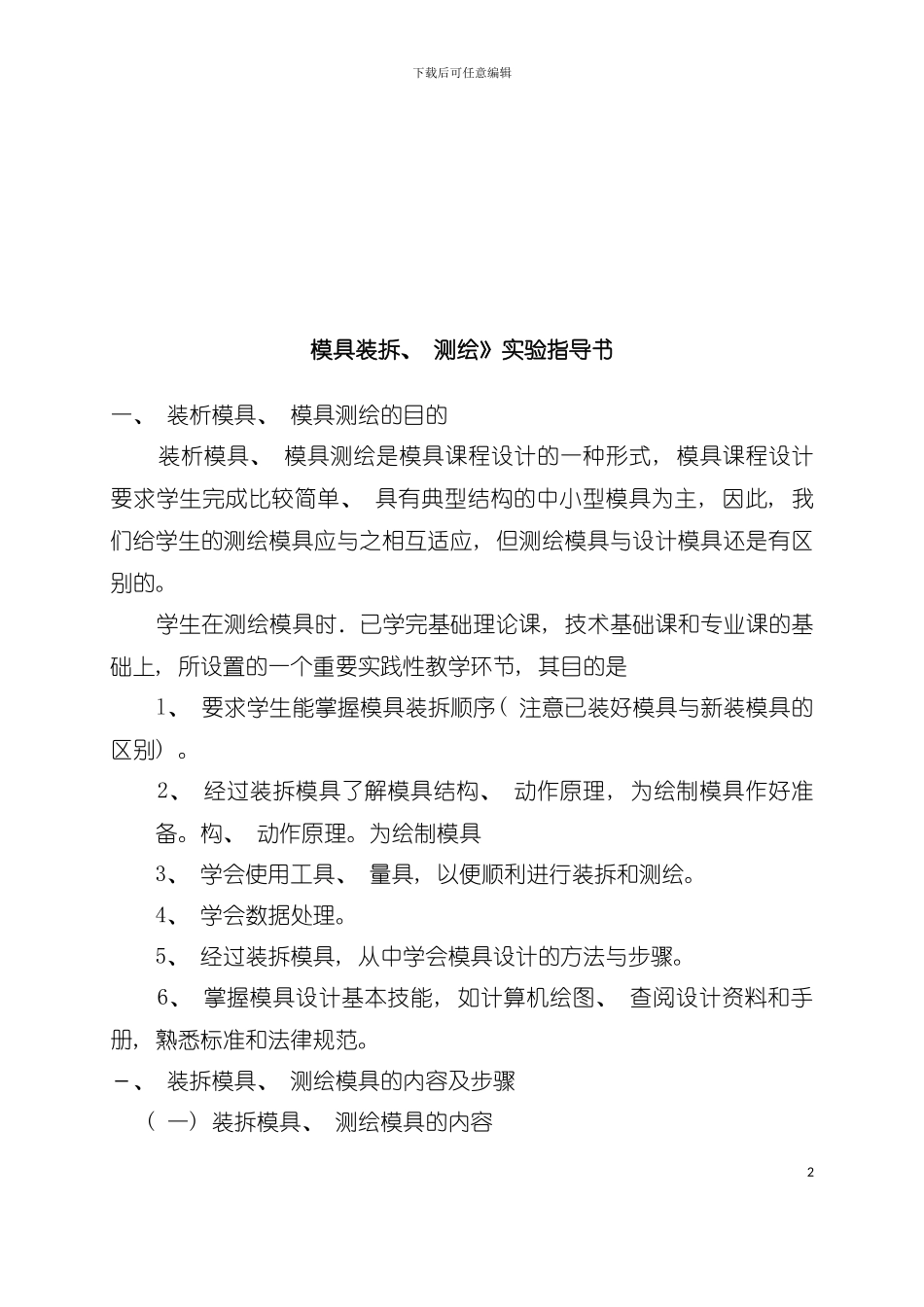

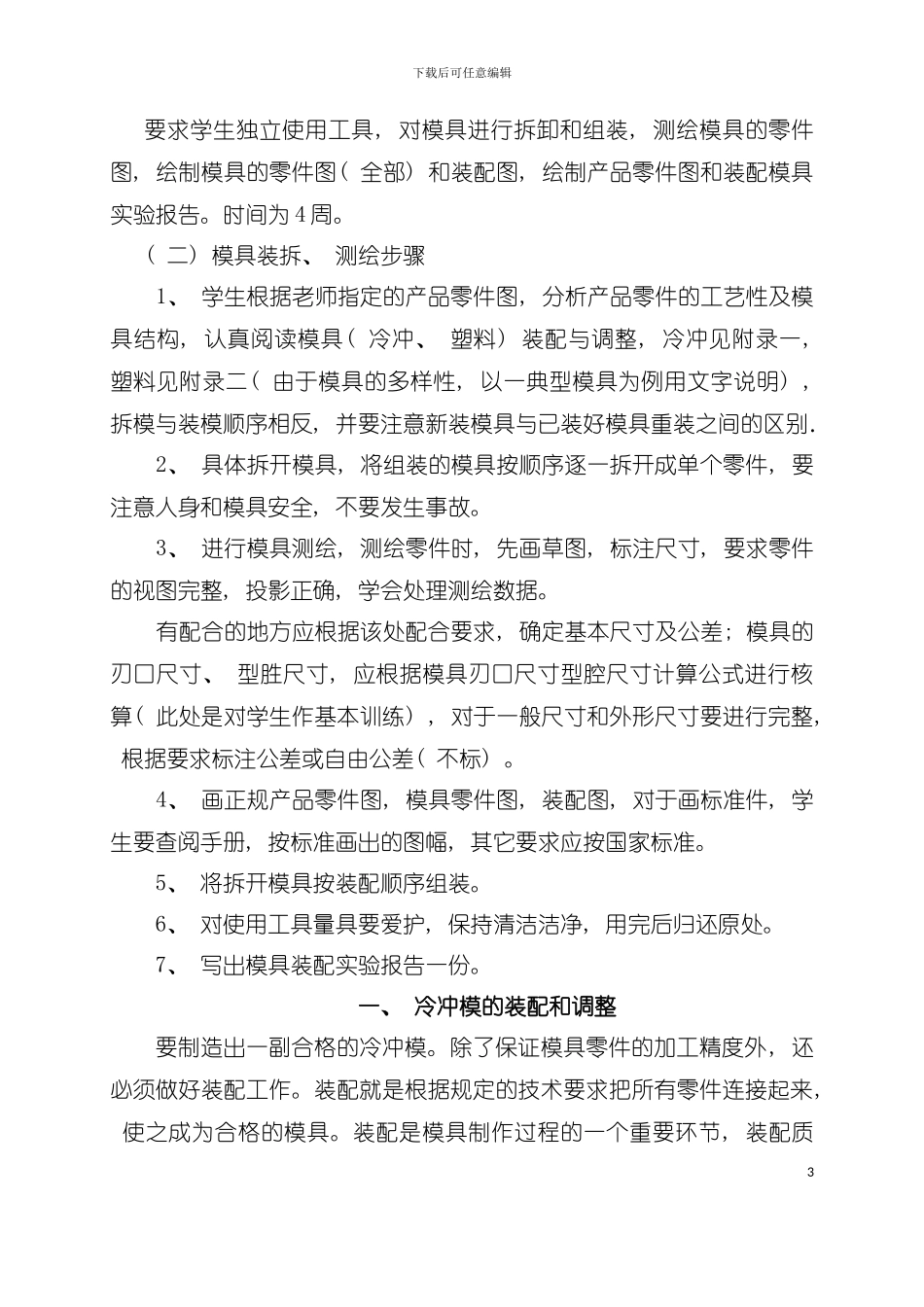

下载后可任意编辑塑料成型工艺与模具设计实验指南模板1下载后可任意编辑模具装拆、 测绘》实验指导书一、 装析模具、 模具测绘的目的 装析模具、 模具测绘是模具课程设计的一种形式, 模具课程设计要求学生完成比较简单、 具有典型结构的中小型模具为主, 因此, 我们给学生的测绘模具应与之相互适应, 但测绘模具与设计模具还是有区别的。 学生在测绘模具时．已学完基础理论课, 技术基础课和专业课的基础上, 所设置的一个重要实践性教学环节, 其目的是 l、 要求学生能掌握模具装拆顺序( 注意已装好模具与新装模具的区别) 。 2、 经过装拆模具了解模具结构、 动作原理, 为绘制模具作好准备。构、 动作原理。为绘制模具 3、 学会使用工具、 量具, 以便顺利进行装拆和测绘。 4、 学会数据处理。 5、 经过装拆模具, 从中学会模具设计的方法与步骤。 6、 掌握模具设计基本技能, 如计算机绘图、 查阅设计资料和手册, 熟悉标准和法律规范。－、 装拆模具、 测绘模具的内容及步骤 ( 一) 装拆模具、 测绘模具的内容2下载后可任意编辑要求学生独立使用工具, 对模具进行拆卸和组装, 测绘模具的零件图, 绘制模具的零件图( 全部) 和装配图, 绘制产品零件图和装配模具实验报告。时间为 4 周。 ( 二) 模具装拆、 测绘步骤 1、 学生根据老师指定的产品零件图, 分析产品零件的工艺性及模具结构, 认真阅读模具( 冷冲、 塑料) 装配与调整, 冷冲见附录一, 塑料见附录二( 由于模具的多样性, 以一典型模具为例用文字说明) , 拆模与装模顺序相反, 并要注意新装模具与已装好模具重装之间的区别． 2、 具体拆开模具, 将组装的模具按顺序逐一拆开成单个零件, 要注意人身和模具安全, 不要发生事故。 3、 进行模具测绘, 测绘零件时, 先画草图, 标注尺寸, 要求零件的视图完整, 投影正确, 学会处理测绘数据。 有配合的地方应根据该处配合要求, 确定基本尺寸及公差; 模具的刃口尺寸、 型胜尺寸, 应根据模具刃口尺寸型腔尺寸计算公式进行核算( 此处是对学生作基本训练) , 对于一般尺寸和外形尺寸要进行完整, 根据要求标注公差或自由公差( 不标) 。 4、 画正规产品零件图, 模具零件图, 装配图, 对于画标准件, 学生要查阅手册, 按标准画出的图幅, 其它要求应按国家标准。 5、 将拆开模具按装配顺序组装。 6、 对使用工具量具要爱护, 保持清洁洁净, 用完后归还原处。 7、 ...
