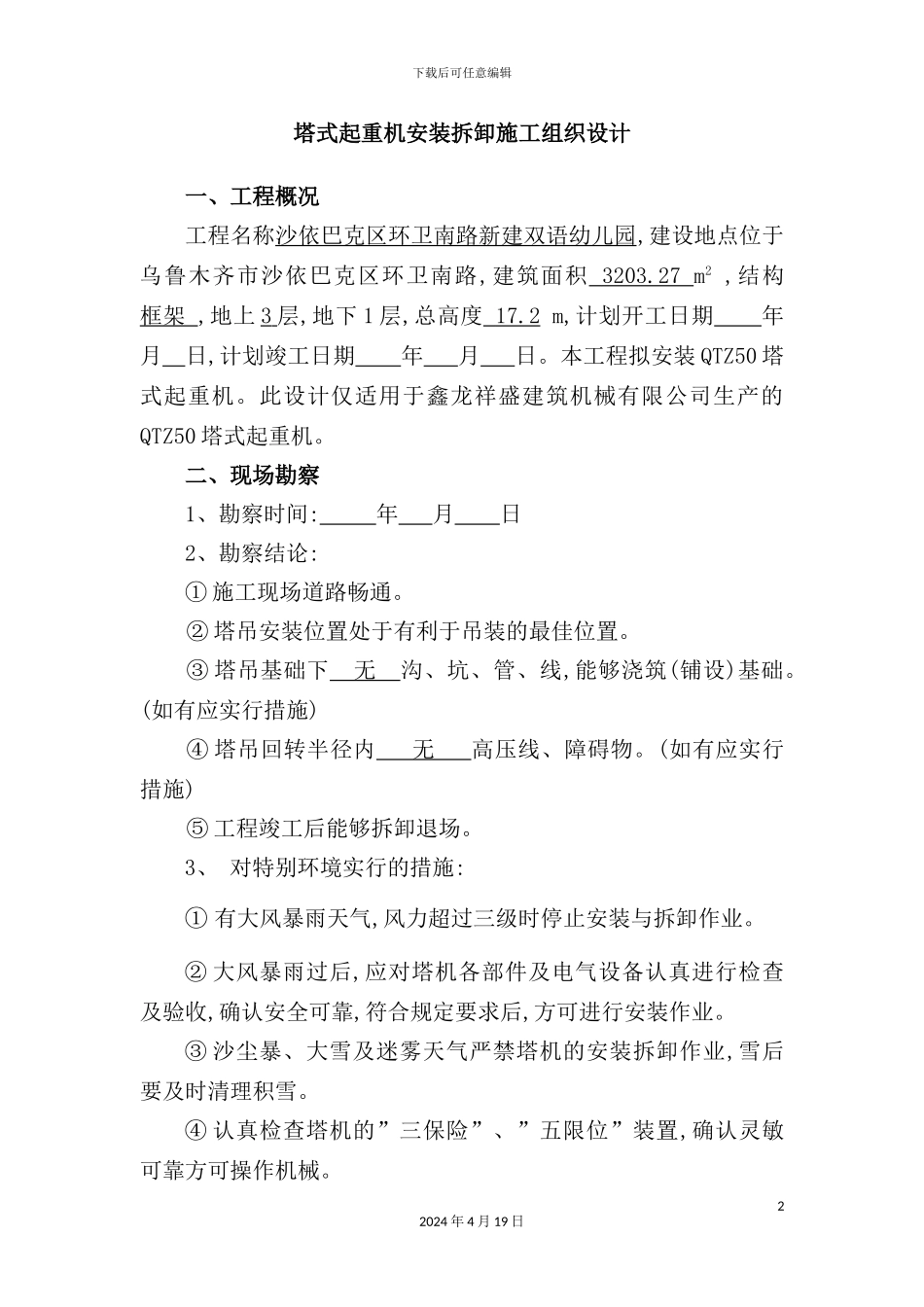

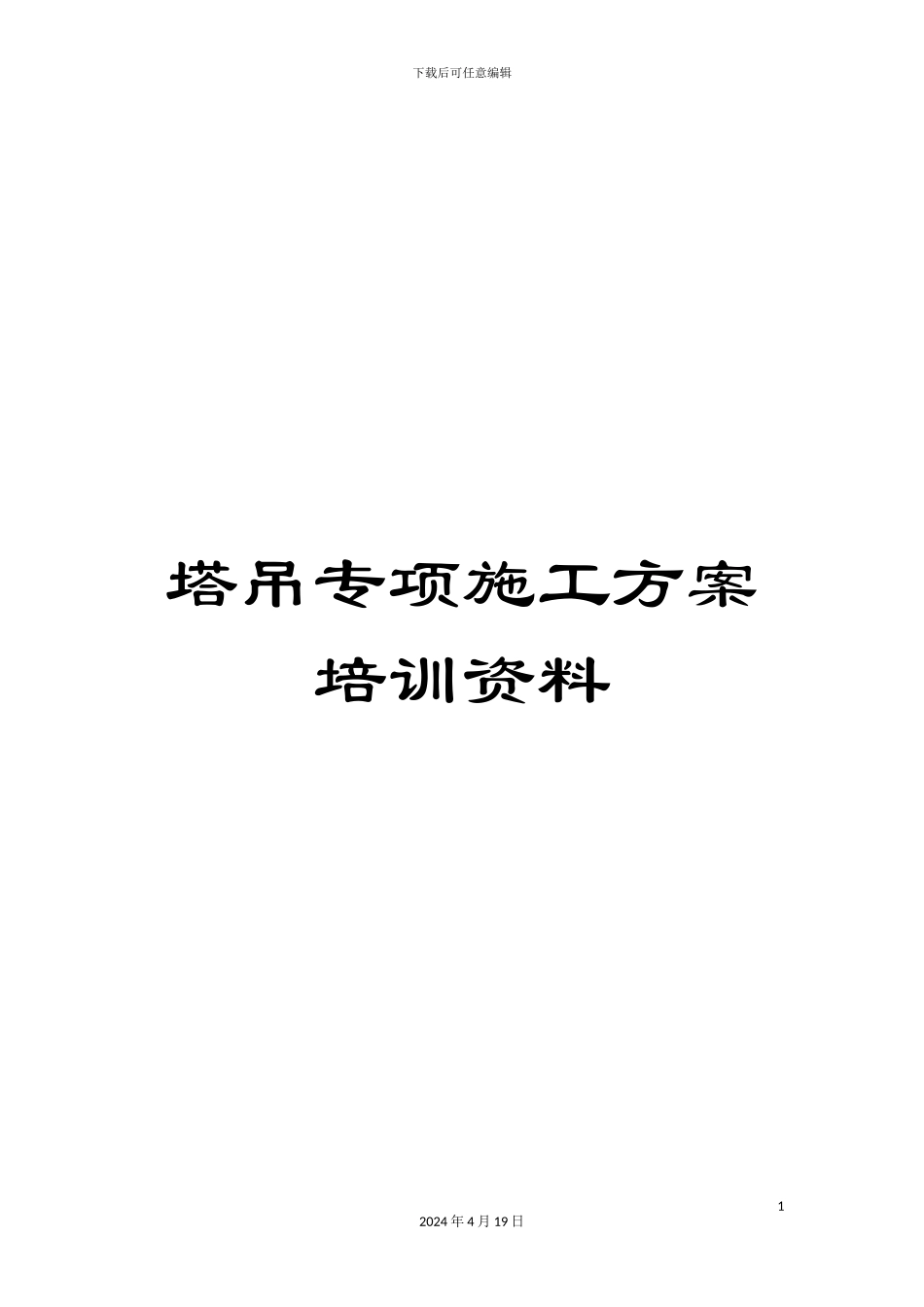

下载后可任意编辑塔吊专项施工方案培训资料12024 年 4 月 19 日下载后可任意编辑塔式起重机安装拆卸施工组织设计一、工程概况工程名称沙依巴克区环卫南路新建双语幼儿园,建设地点位于乌鲁木齐市沙依巴克区环卫南路,建筑面积 3203.27 m2 ,结构 框架 ,地上 3 层,地下 1 层,总高度 17.2 m,计划开工日期 年 月 日,计划竣工日期 年 月 日。本工程拟安装 QTZ50 塔式起重机。此设计仅适用于鑫龙祥盛建筑机械有限公司生产的QTZ50 塔式起重机。二、现场勘察1、勘察时间: 年 月 日2、勘察结论:① 施工现场道路畅通。② 塔吊安装位置处于有利于吊装的最佳位置。③ 塔吊基础下 无 沟、坑、管、线,能够浇筑(铺设)基础。(如有应实行措施)④ 塔吊回转半径内 无 高压线、障碍物。(如有应实行措施)⑤ 工程竣工后能够拆卸退场。3、 对特别环境实行的措施:① 有大风暴雨天气,风力超过三级时停止安装与拆卸作业。② 大风暴雨过后,应对塔机各部件及电气设备认真进行检查及验收,确认安全可靠,符合规定要求后,方可进行安装作业。③ 沙尘暴、大雪及迷雾天气严禁塔机的安装拆卸作业,雪后要及时清理积雪。④ 认真检查塔机的”三保险”、”五限位”装置,确认灵敏可靠方可操作机械。22024 年 4 月 19 日下载后可任意编辑4、参加勘察人员: 岳长保、黄忠伟 三、准备工作1、起重运输设备、工具、索具、调试仪器及防护用品配备序号名 称规格型号数量备注1汽车吊16T12载重汽车半挂卡车33活络扳手24专用扳手25梅花扳手26大锤17撬棍18千斤顶19卡环、绳卡6T 吊环,φ15 绳卡1610吊索111电工工具112万用表113水平仪114经纬仪115安全带1216安全帽122、根据确定的塔吊位置和使用说明书要求提前浇筑(铺设)基础。(1)基础浇筑(铺设)日期: 年 6 月 22 日32024 年 4 月 19 日下载后可任意编辑(2)技术要求:① 基础几何尺寸严格按基础平面图放线施工,其钢筋数量规格尺寸不得任意改变,钢筋须代换时,必须经技术负责人同意,否则不得随意代换。② 混凝土标号不低于 C30③ 钢筋混凝土的捣制参照土建工程有关规定执行,要求水平度误差＜1/500。④ 预埋螺栓要认真核对说明书基础图,强度级别不少于 6.6 级。其预紧力必须达到 800Nm。⑤ 基础以下的土质必须坚固,如土质松软应夯实,地耐力不小于 0.2Mpa(即 200/m2)。⑥ 基础由 郑义才 负责施工,验收。3、清量现场内障碍物4、由 、 负责安装前的清点、检查,并做好保养。5、接通...
