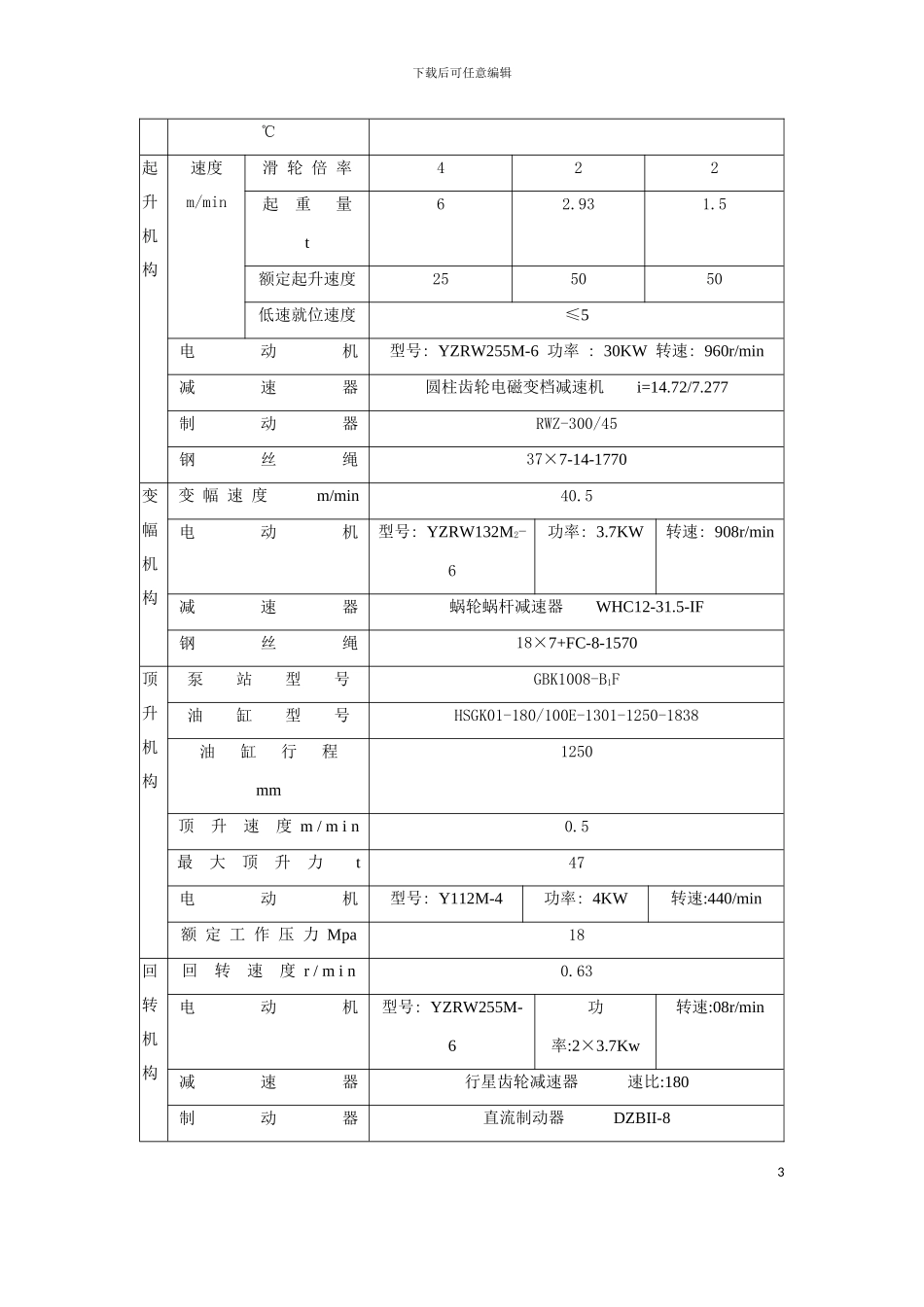

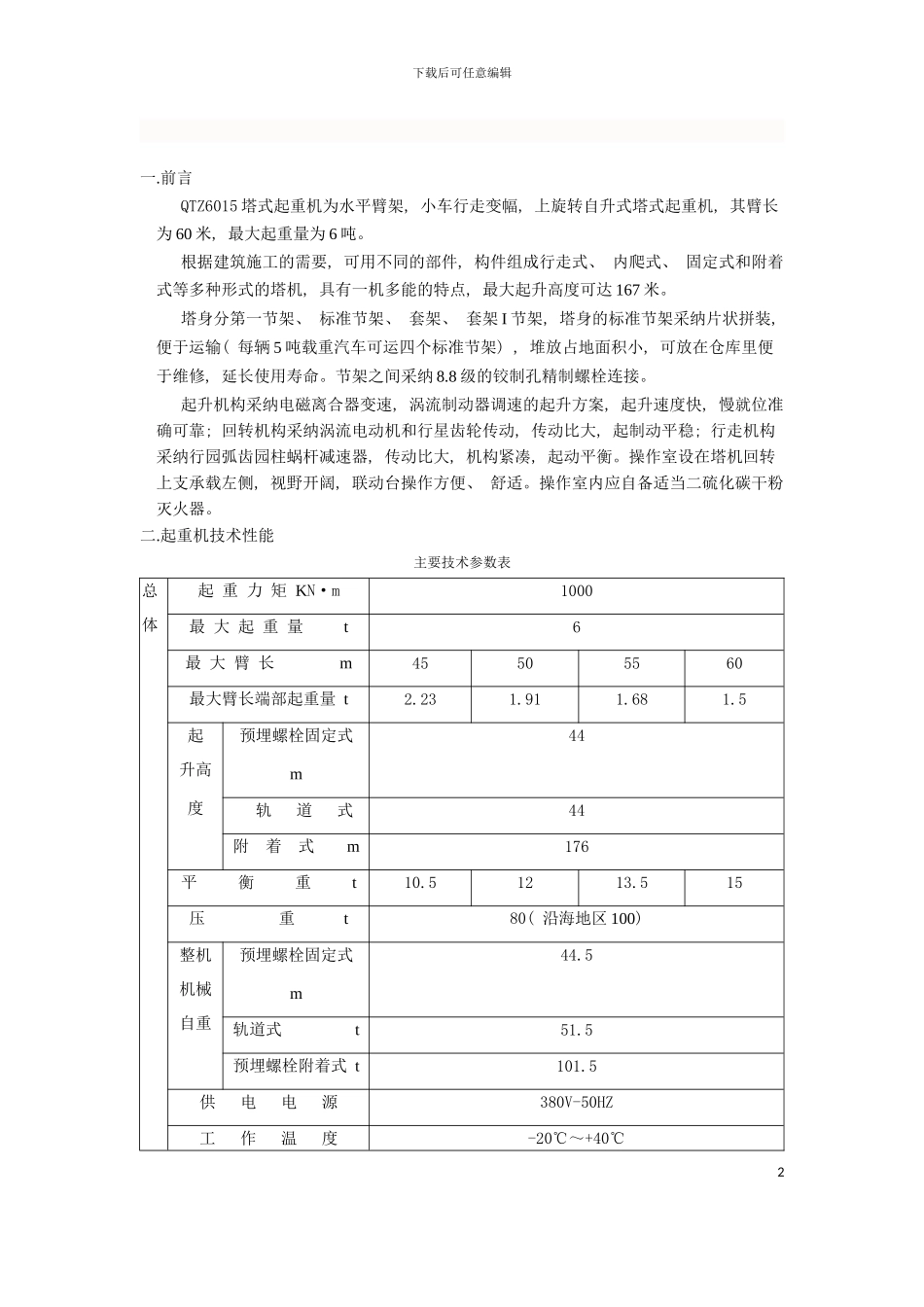

下载后可任意编辑塔式起重机安装与拆卸工艺模板1下载后可任意编辑 一.前言QTZ6015 塔式起重机为水平臂架, 小车行走变幅, 上旋转自升式塔式起重机, 其臂长为 60 米, 最大起重量为 6 吨。根据建筑施工的需要, 可用不同的部件, 构件组成行走式、 内爬式、 固定式和附着式等多种形式的塔机, 具有一机多能的特点, 最大起升高度可达 167 米。 塔身分第一节架、 标准节架、 套架、 套架 I 节架, 塔身的标准节架采纳片状拼装, 便于运输( 每辆 5 吨载重汽车可运四个标准节架) , 堆放占地面积小, 可放在仓库里便于维修, 延长使用寿命。节架之间采纳 8.8 级的铰制孔精制螺栓连接。 起升机构采纳电磁离合器变速, 涡流制动器调速的起升方案, 起升速度快, 慢就位准确可靠; 回转机构采纳涡流电动机和行星齿轮传动, 传动比大, 起制动平稳; 行走机构采纳行园弧齿园柱蜗杆减速器, 传动比大, 机构紧凑, 起动平衡。操作室设在塔机回转上支承载左侧, 视野开阔, 联动台操作方便、 舒适。操作室内应自备适当二硫化碳干粉灭火器。二.起重机技术性能主要技术参数表总体起 重 力 矩 KN·m1000最 大 起 重 量 t6最 大 臂 长 m45505560最大臂长端部起重量 t2.231.911.681.5起升高度预埋螺栓固定式 m44轨 道 式44附 着 式 m176平 衡 重 t10.51213.515压 重 t80( 沿海地区 100) 整机机械自重预埋螺栓固定式m44.5轨道式 t51.5预埋螺栓附着式 t101.5供 电 电 源380V-50HZ工 作 温 度 -20℃～+40℃2下载后可任意编辑℃起升机构速度m/min滑 轮 倍 率422起 重 量 t62.931.5额定起升速度255050低速就位速度≤5电 动 机型号: YZRW255M-6 功率 : 30KW 转速: 960r/min减 速 器圆柱齿轮电磁变档减速机 i=14.72/7.277制 动 器RWZ-300/45钢 丝 绳37×7-14-1770变幅机构变 幅 速 度 m/min40.5电 动 机型号: YZRW132M2-6功率: 3.7KW转速: 908r/min减 速 器蜗轮蜗杆减速器 WHC12-31.5-IF钢 丝 绳18×7+FC-8-1570顶升机构泵 站 型 号GBK1008-B1F油 缸 型 号HSGK01-180/100E-1301-1250-1838油 缸 行 程 mm1250顶 升 速 度 m / m i n0.5最 大 顶 升 力 t47电 动 机型号: Y112M-4功率: 4KW转速:440/min额 定 工 作 压 力 Mpa18回转机构回 转 速 度 r / m i n0.63电 动 机型号: YZRW255M-6功率:2×3.7Kw转速:08r/min减 速 ...
