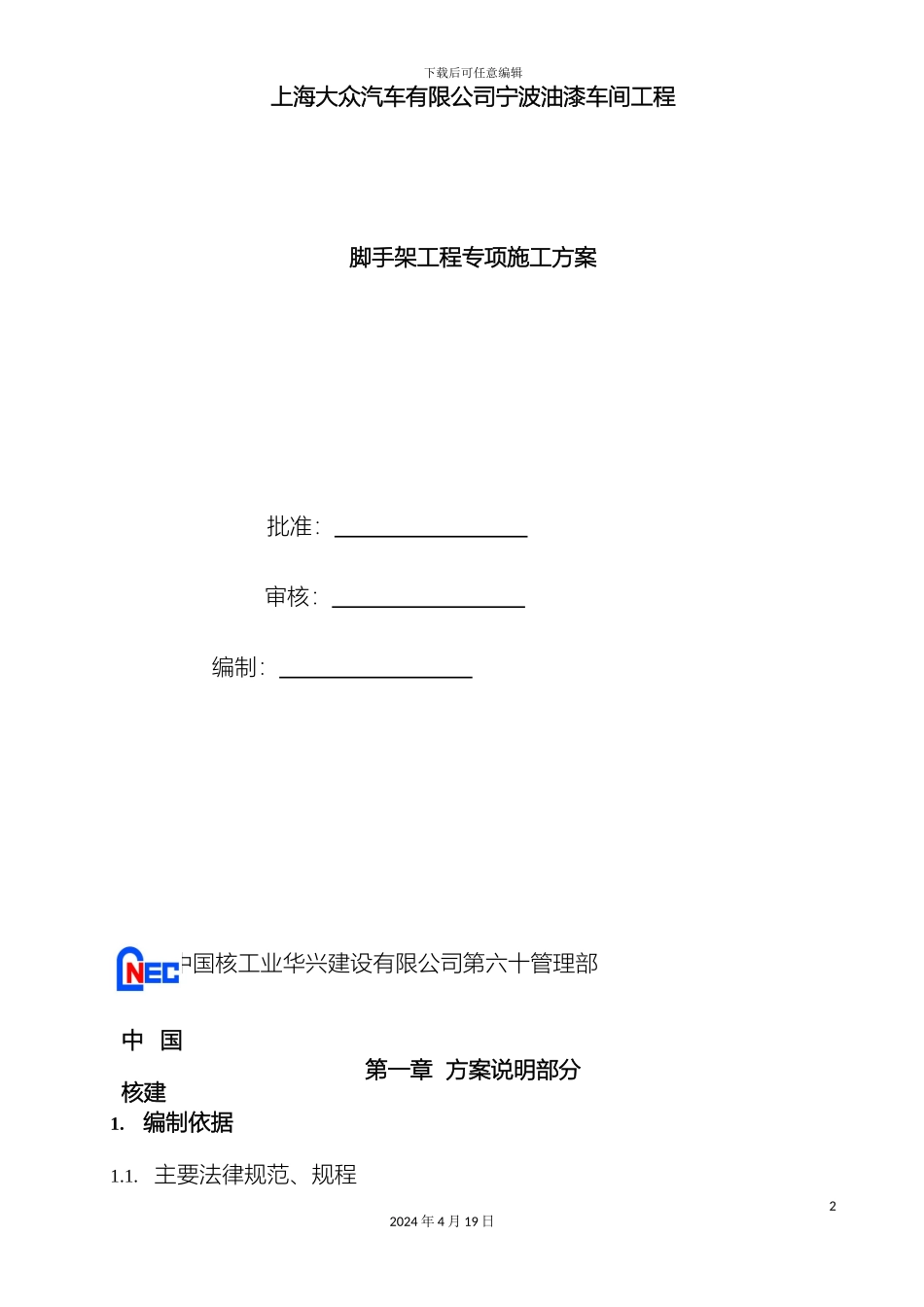

下载后可任意编辑外墙脚手架施工方案12024 年 4 月 19 日下载后可任意编辑上海大众汽车有限公司宁波油漆车间工程脚手架工程专项施工方案 批准： 审核： 编制： 中国核工业华兴建设有限公司第六十管理部第一章 方案说明部分1.编制依据1.1. 主要法律规范、规程22024 年 4 月 19 日中 国核建下载后可任意编辑——《建筑施工扣件式钢管脚手架安全技术法律规范》——《建筑施工高处作业安全技术法律规范》——《建筑施工安全检查标准》——《混凝土结构设计法律规范》——《建筑结构荷载法律规范》——《钢结构设计法律规范》等等。1.2. 参考手册、资料——《施工组织设计》—— 设计图纸——《简明施工计算手册》——《有用建筑施工安全手册》等等。2.工程概况 项目名称建筑面积（m2）建筑高度（m）楼层层数层 高单层面积（标准层）油漆车间6956131.2二 层 ， 局 部为三层4.5m、7m、9m、21.5m32580m2烟囱4.7m×1.9m40室内外高差0.15m结构形式桩承台基础、框、排架结构，屋盖系统大部分为管桁架钢结构、少部分为混凝土结构场地地坪标高（相对标高）场地自然地坪标高为 3.992m（±0.000m 标高为 4.6m）砌体工程防潮层以下为 240 厚砼实心砌块、M10 水泥砂浆砌筑；防潮层以上为 240 厚加砼砌块、M7.5 混合砂浆砌筑门窗工程塑钢窗、双面钢质平开门、木门、钢质防火门、彩钢提升门、钢质卷帘门、双轨无机布特级防火卷帘门、玻璃门、铝合金门带窗外装修工程240 厚实心砌块+彩色压型钢板墙面、弹性乳胶漆墙面、双层彩色压型钢板内填 50 厚玻璃棉毡内装修工程地面环氧树脂地面、架空地板地面、防静电环氧树脂地面、防滑地砖地面、大理石地面、PVC 板地面墙面涂料墙面、面砖墙面32024 年 4 月 19 日下载后可任意编辑顶棚涂料顶棚、吸音矿棉板吊顶、金属条板吊顶屋面工程压型钢板+渗耐 PVC 防水保温屋面、三元乙丙卷材保温屋面3.搭设范围及高度根据本工程现场情况及结构外型特点，外墙体采纳四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，最大搭设高度为 26m（地面标高为－0.200m），其中 4-7 轴外墙脚手架采纳落地脚手架与悬挑脚手架相结合的方式，落地架搭设高度为 21m，悬挑脚手架搭设高度为 13m。4.脚手架构造4.1. 落地式脚手架构造要求根据工程结构特点和施工要求，脚手架采纳搭设扣件式钢管双排脚手架，材料采纳 Ø48×3.0mm 无缝焊接钢管。外墙脚手架为一架三用，既用于结构施工和装修施工，...
