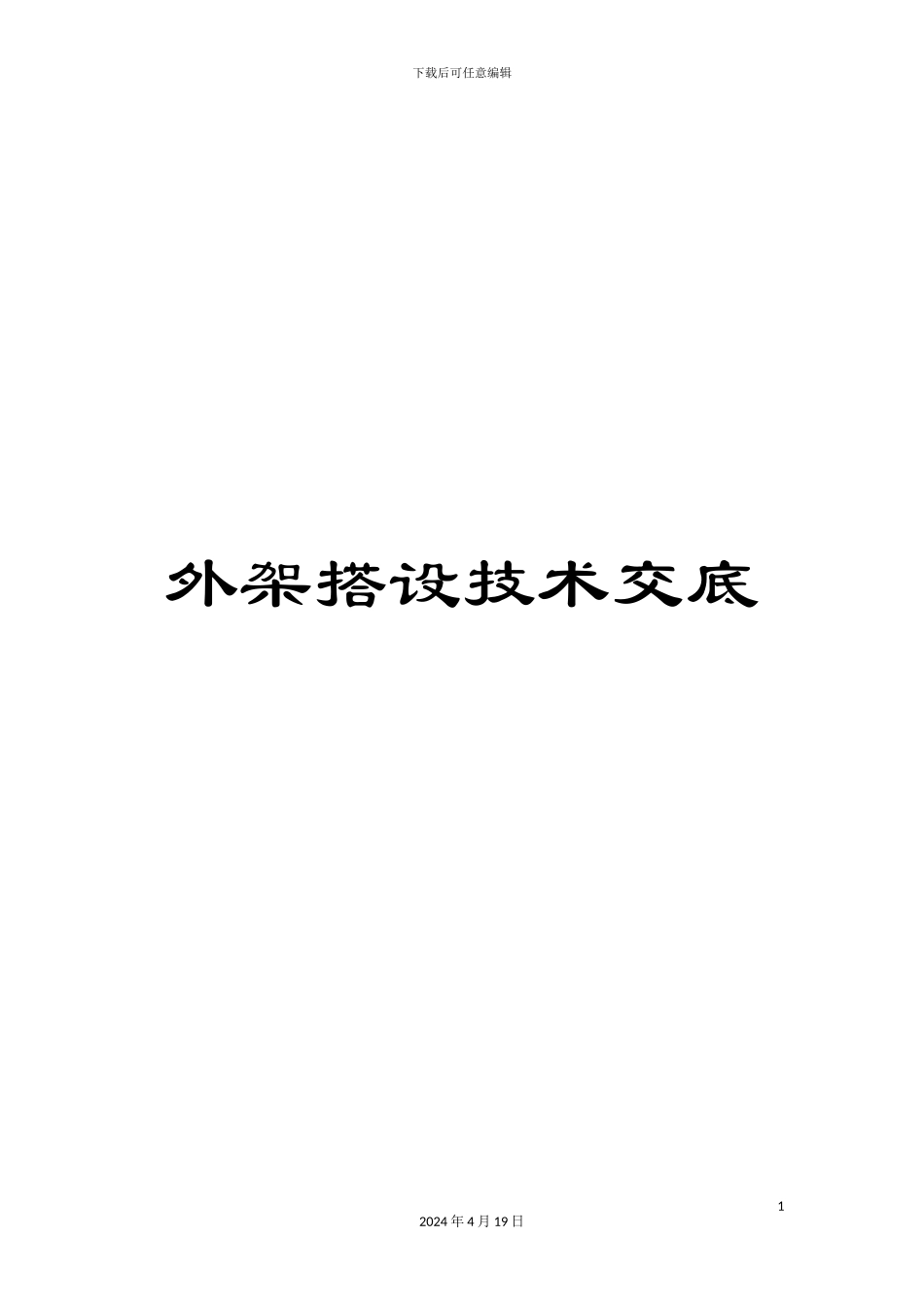

外架搭设技术交底

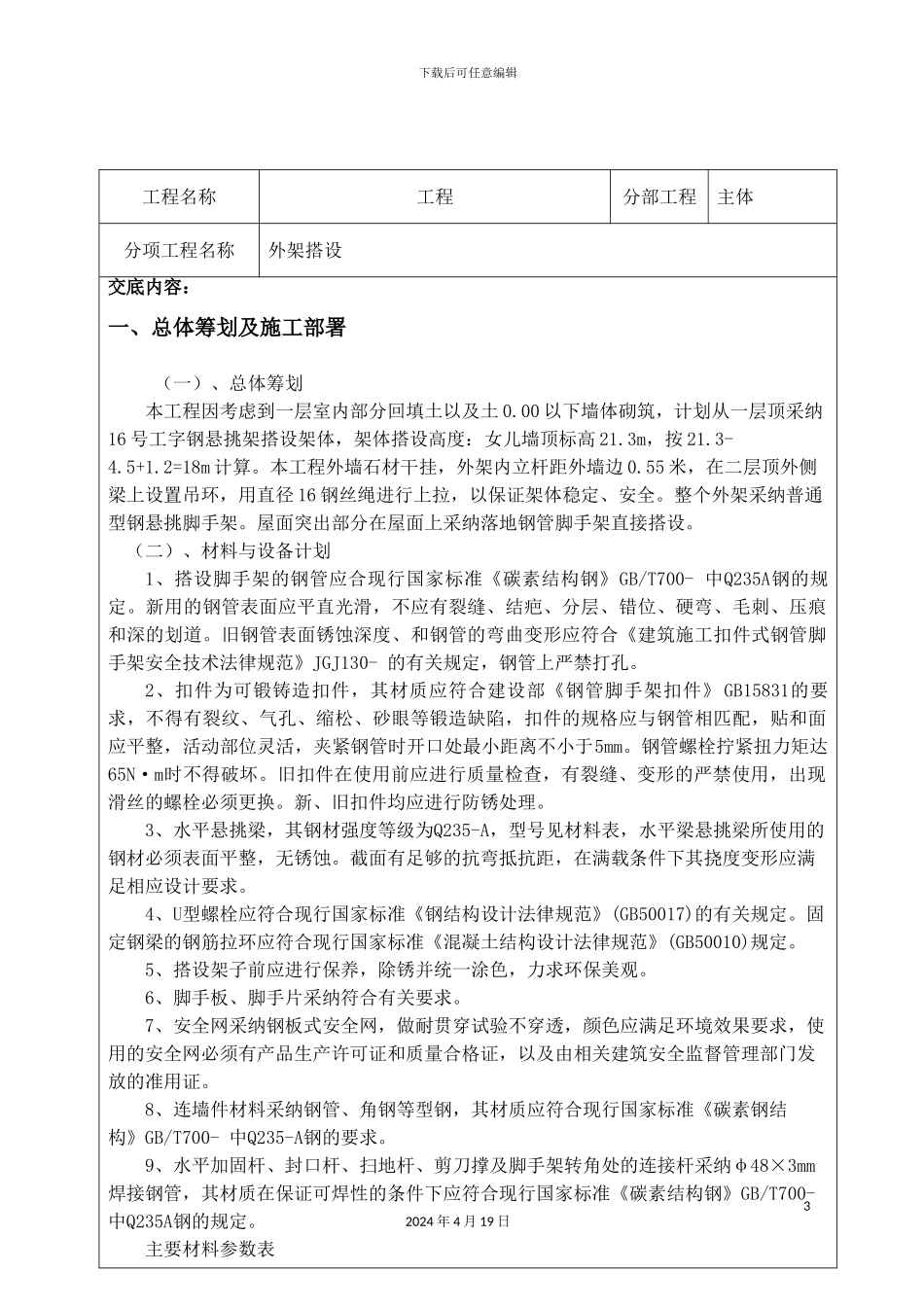

下载后可任意编辑外架搭设技术交底12024 年 4 月 19 日下载后可任意编辑技 术 交 底 记 录22024 年 4 月 19 日下载后可任意编辑 32024 年 4 月 19 日工程名称工程分部工程主体分项工程名称外架搭设交底内容：一、总体筹划及施工部署（一）、总体筹划本工程因考虑到一层室内部分回填土以及土 0.00 以下墙体砌筑，计划从一层顶采纳16 号工字钢悬挑架搭设架体，架体搭设高度：女儿墙顶标高 21.3m，按 21.3-4.5+1.2=18m 计算。本工程外墙石材干挂，外架内立杆距外墙边 0.55 米，在二层顶外侧梁上设置吊环，用直径 16 钢丝绳进行上拉，以保证架体稳定、安全。整个外架采纳普通型钢悬挑脚手架。屋面突出部分在屋面上采纳落地钢管脚手架直接搭设。（二）、材料与设备计划1、搭设脚手架的钢管应合现行国家标准《碳素结构钢》GB/T700- 中Q235A钢的规定。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 的有关规定，钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部《钢管脚手架扣件》 GB15831的要求，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65N·m时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。4、U型螺栓应符合现行国家标准《钢结构设计法律规范》(GB50017)的有关规定。固定钢梁的钢筋拉环应符合现行国家标准《混凝土结构设计法律规范》(GB50010)规定。5、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。6、脚手板、脚手片采纳符合有关要求。7、安全网采纳钢板式安全网，做耐贯穿试验不穿透，颜色应满足环境效果要求，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。8、连墙件材料采纳钢管、角钢等型钢，其材质应符合现行国家标准《碳素钢结构》GB/T700- 中Q235-A钢的要求。9、水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的...
