大成机械厂变电所一次系统设计

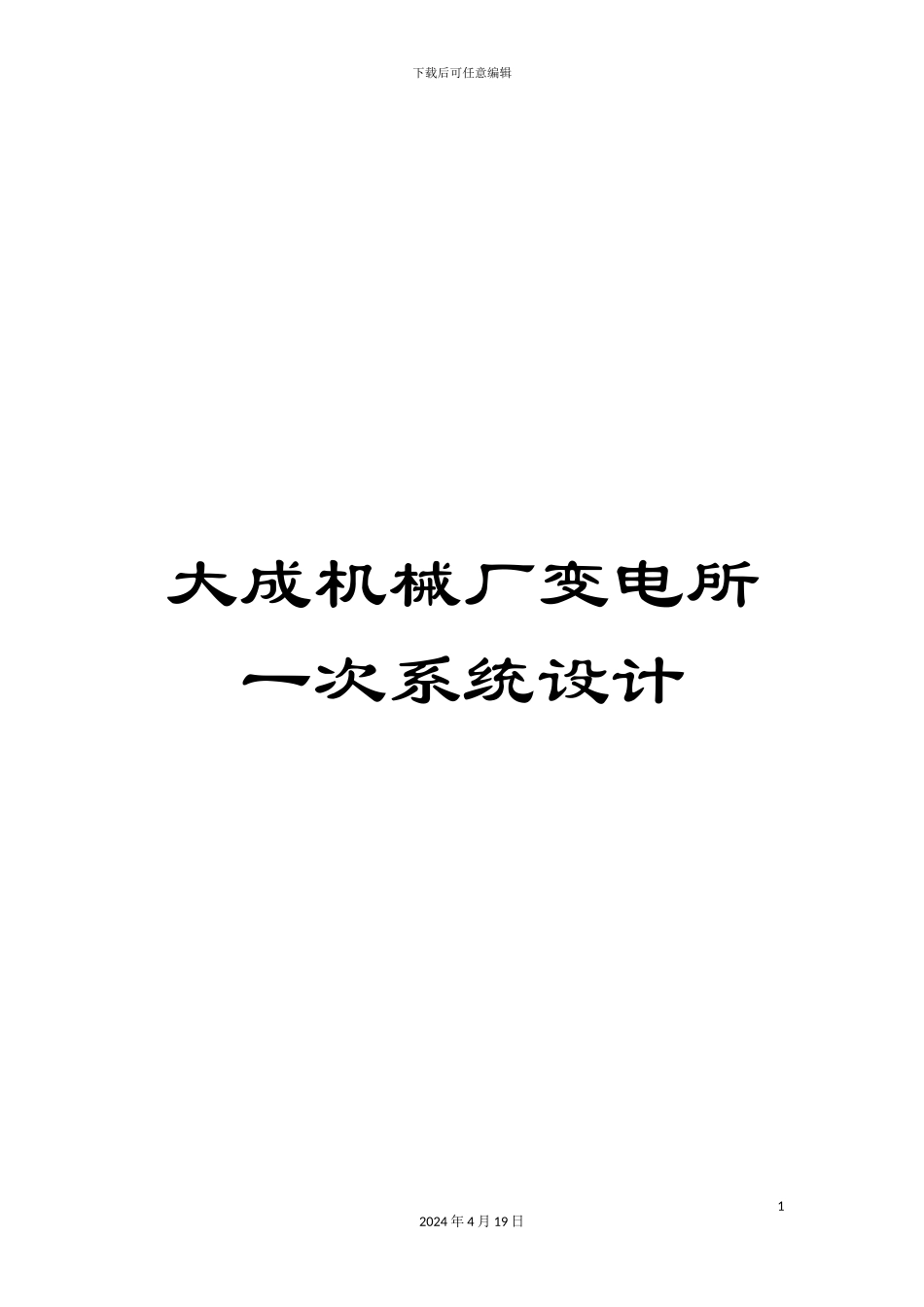

大成机械厂变电所一次系统设计_第1页
1/45
大成机械厂变电所一次系统设计_第2页
2/45
大成机械厂变电所一次系统设计_第3页
3/45

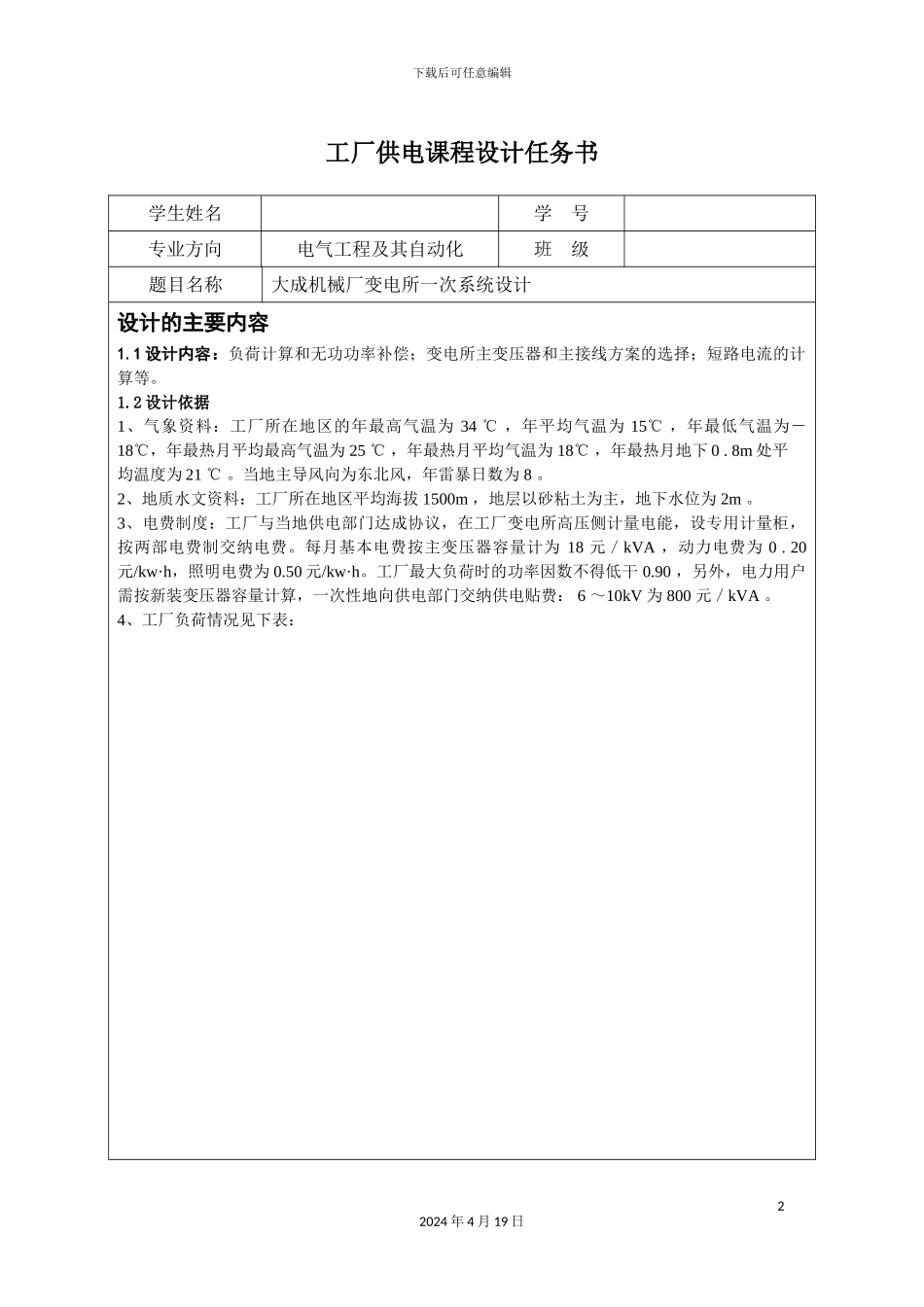

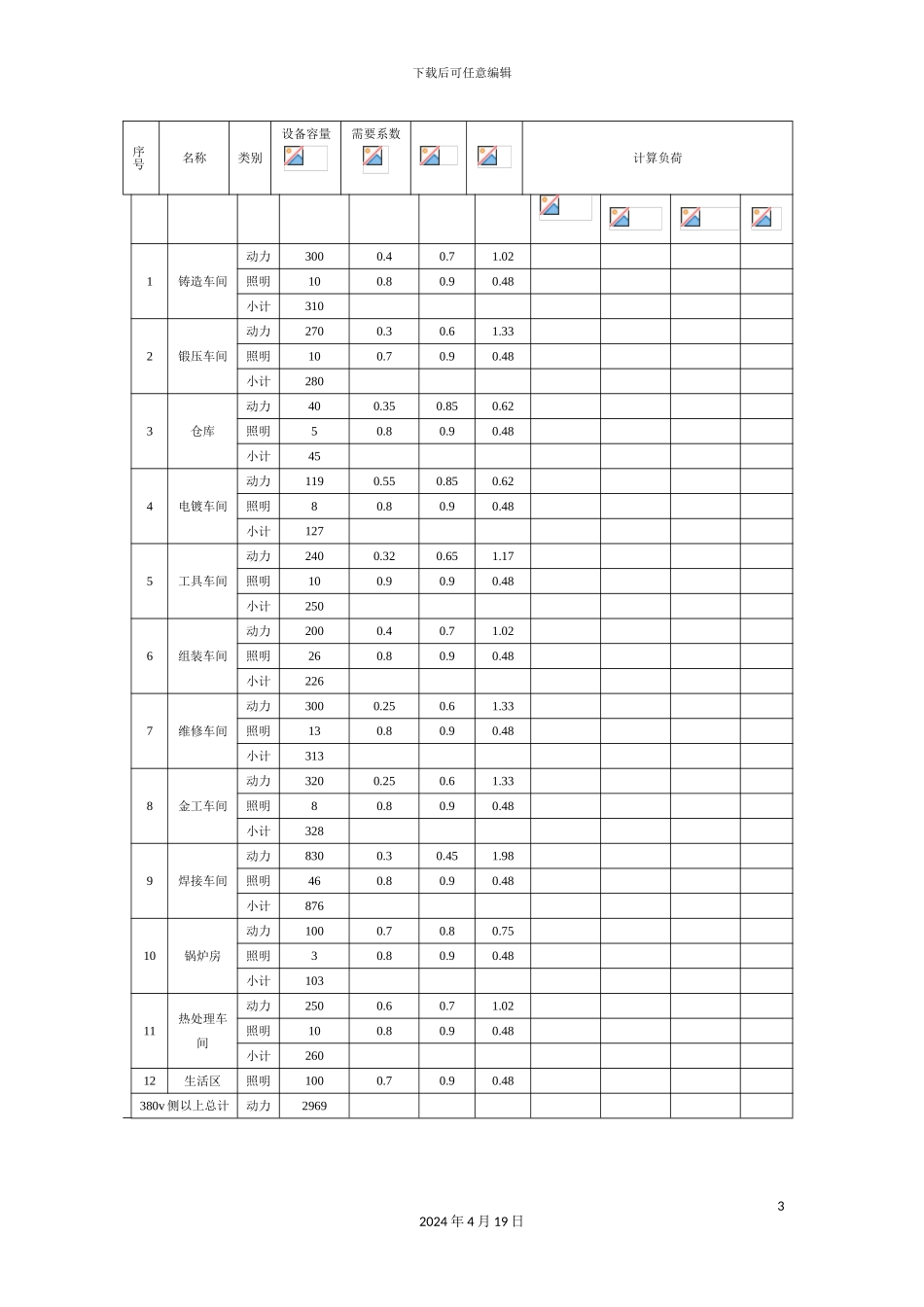

下载后可任意编辑大成机械厂变电所一次系统设计12024 年 4 月 19 日下载后可任意编辑工厂供电课程设计任务书学生姓名学 号专业方向电气工程及其自动化班 级题目名称大成机械厂变电所一次系统设计设计的主要内容1.1 设计内容:负荷计算和无功功率补偿;变电所主变压器和主接线方案的选择;短路电流的计算等。1.2 设计依据1、气象资料:工厂所在地区的年最高气温为 34 ℃ ,年平均气温为 15℃ ,年最低气温为-18℃,年最热月平均最高气温为 25 ℃ ,年最热月平均气温为 18℃ ,年最热月地下 0 . 8m 处平均温度为 21 ℃ 。当地主导风向为东北风,年雷暴日数为 8 。2、地质水文资料:工厂所在地区平均海拔 1500m ,地层以砂粘土为主,地下水位为 2m 。3、电费制度:工厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费。每月基本电费按主变压器容量计为 18 元/kVA ,动力电费为 0 . 20 元/kw·h,照明电费为 0.50 元/kw·h。工厂最大负荷时的功率因数不得低干 0.90 ,另外,电力用户需按新装变压器容量计算,一次性地向供电部门交纳供电贴费: 6 ~10kV 为 800 元/kVA 。4、工厂负荷情况见下表:22024 年 4 月 19 日下载后可任意编辑序号名称类别设备容量需要系数计算负荷1铸造车间动力3000.40.71.02照明100.80.90.48小计3102锻压车间动力2700.30.61.33照明100.70.90.48小计2803仓库动力400.350.850.62照明50.80.90.48小计454电镀车间动力1190.550.850.62照明80.80.90.48小计1275工具车间动力2400.320.651.17照明100.90.90.48小计2506组装车间动力2000.40.71.02照明260.80.90.48小计2267维修车间动力3000.250.61.33照明130.80.90.48小计3138金工车间动力3200.250.61.33照明80.80.90.48小计3289焊接车间动力8300.30.451.98照明460.80.90.48小计87610锅炉房动力1000.70.80.75照明30.80.90.48小计10311热处理车间动力2500.60.71.02照明100.80.90.48小计26012生活区照明1000.70.90.48380v 侧以上总计动力296932024 年 4 月 19 日下载后可任意编辑照明249二、设计的基本要求1、设计及计算说明书(1)说明书要求书写整齐,条理分明,表示正确、语言简练。(2)主要计算过程和步骤完整无误,分析论证过程简单明了,各设计内容列表汇总。2、图纸(1)绘制电气主接线图(2)原理图要求用标准符号绘制,布置均匀,设备符号大小合适清楚美观。三.设计进...
