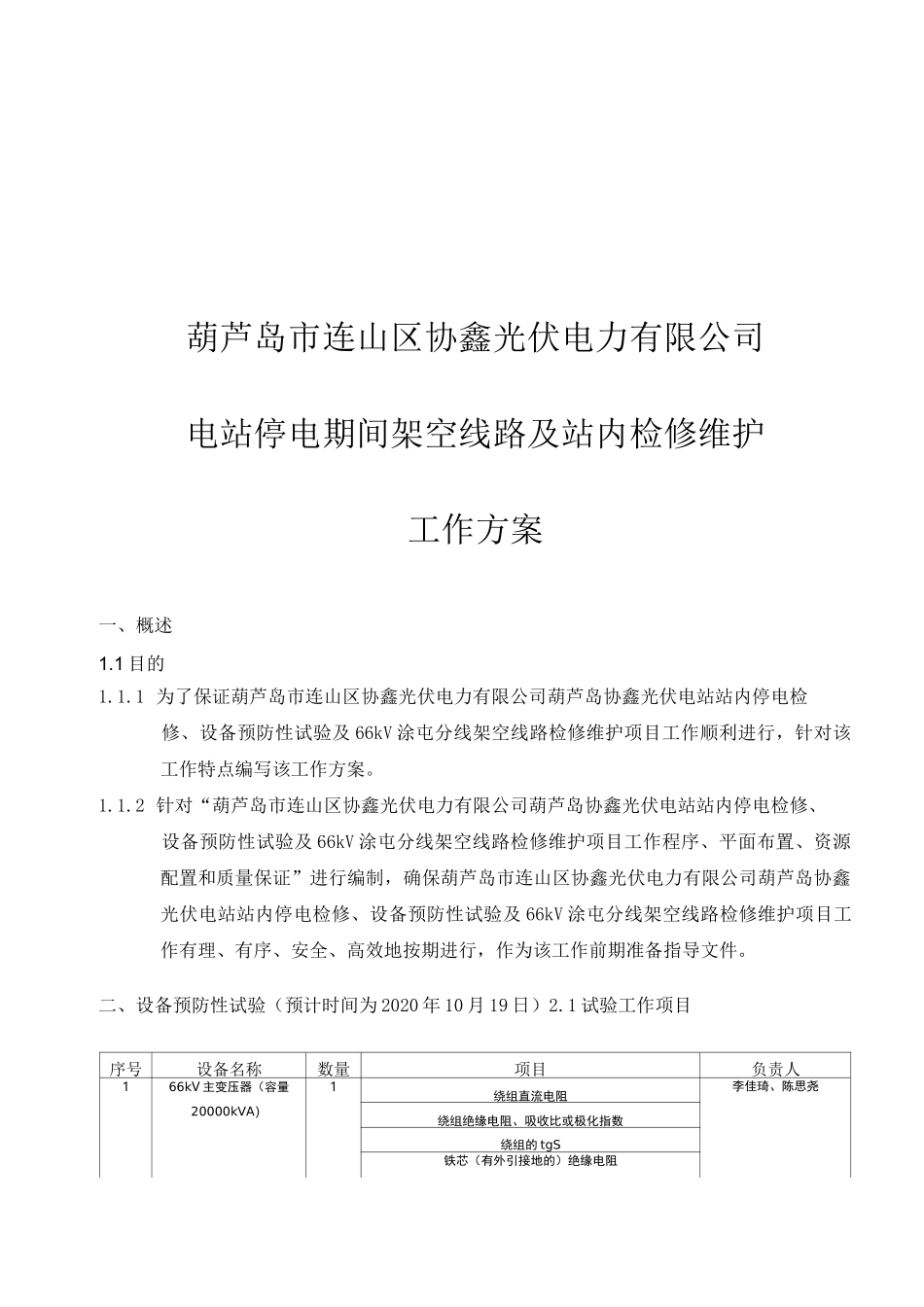

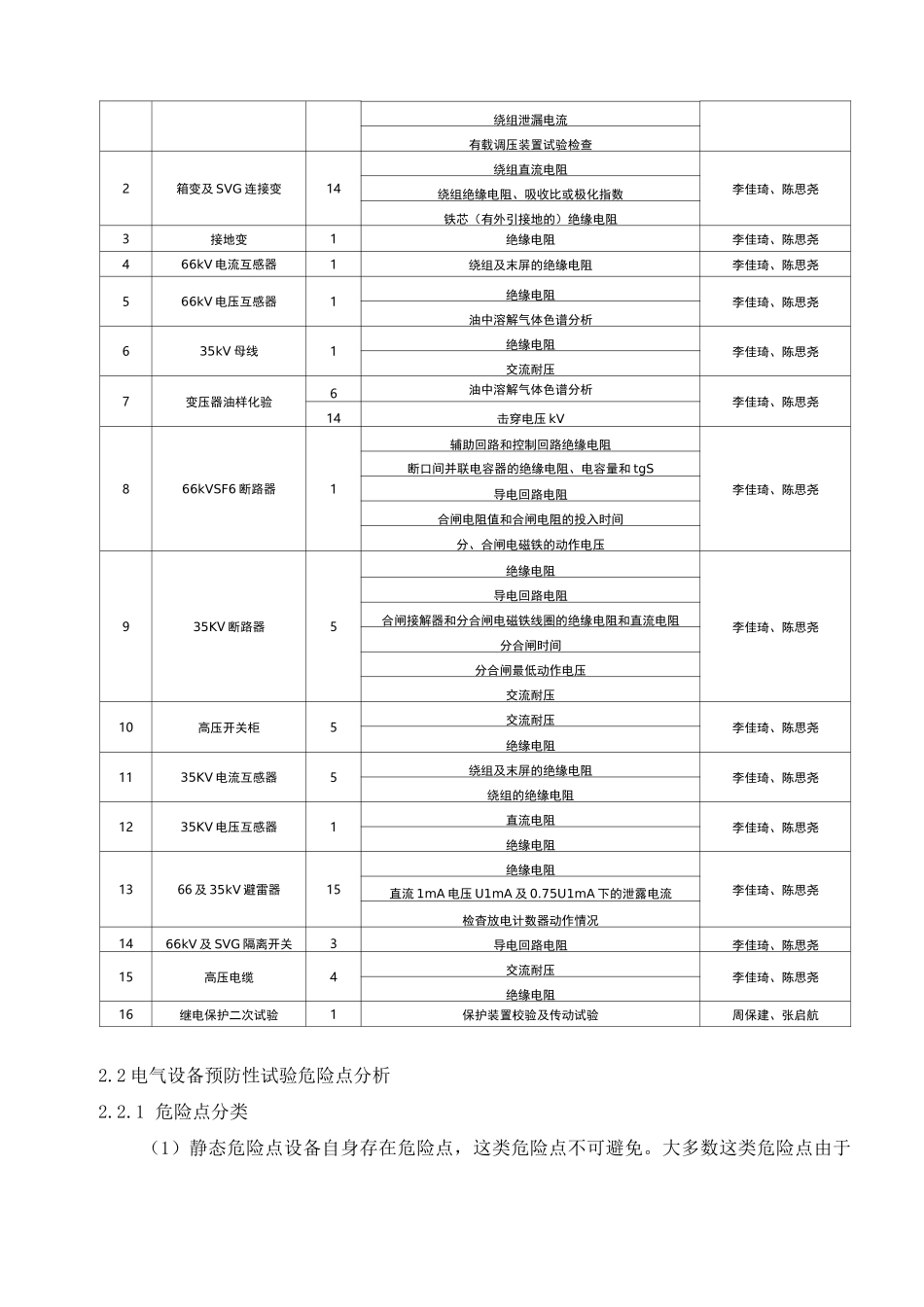

葫芦岛市连山区协鑫光伏电力有限公司电站停电期间架空线路及站内检修维护工作方案一、概述1.1 目的1.1.1 为了保证葫芦岛市连山区协鑫光伏电力有限公司葫芦岛协鑫光伏电站站内停电检修、设备预防性试验及 66kV 涂屯分线架空线路检修维护项目工作顺利进行，针对该工作特点编写该工作方案。1.1.2 针对“葫芦岛市连山区协鑫光伏电力有限公司葫芦岛协鑫光伏电站站内停电检修、设备预防性试验及 66kV 涂屯分线架空线路检修维护项目工作程序、平面布置、资源配置和质量保证”进行编制，确保葫芦岛市连山区协鑫光伏电力有限公司葫芦岛协鑫光伏电站站内停电检修、设备预防性试验及 66kV 涂屯分线架空线路检修维护项目工作有理、有序、安全、高效地按期进行，作为该工作前期准备指导文件。二、设备预防性试验（预计时间为 2020 年 10 月 19 日）2.1 试验工作项目序号设备名称数量项目负责人166kV 主变压器（容量20000kVA）1绕组直流电阻李佳琦、陈思尧绕组绝缘电阻、吸收比或极化指数绕组的 tgS铁芯（有外引接地的）绝缘电阻绕组泄漏电流有载调压装置试验检查2箱变及 SVG 连接变14绕组直流电阻李佳琦、陈思尧绕组绝缘电阻、吸收比或极化指数铁芯（有外引接地的）绝缘电阻3接地变1绝缘电阻李佳琦、陈思尧466kV 电流互感器1绕组及末屏的绝缘电阻李佳琦、陈思尧566kV 电压互感器1绝缘电阻李佳琦、陈思尧油中溶解气体色谱分析635kV 母线1绝缘电阻李佳琦、陈思尧交流耐压7变压器油样化验6油中溶解气体色谱分析李佳琦、陈思尧14击穿电压 kV866kVSF6 断路器1辅助回路和控制回路绝缘电阻李佳琦、陈思尧断口间并联电容器的绝缘电阻、电容量和 tgS导电回路电阻合闸电阻值和合闸电阻的投入时间分、合闸电磁铁的动作电压935KV 断路器5绝缘电阻李佳琦、陈思尧导电回路电阻合闸接解器和分合闸电磁铁线圈的绝缘电阻和直流电阻分合闸时间分合闸最低动作电压交流耐压10高压开关柜5交流耐压李佳琦、陈思尧绝缘电阻1135KV 电流互感器5绕组及末屏的绝缘电阻李佳琦、陈思尧绕组的绝缘电阻1235KV 电压互感器1直流电阻李佳琦、陈思尧绝缘电阻1366 及 35kV 避雷器15绝缘电阻李佳琦、陈思尧直流 1mA 电压 U1mA 及 0.75U1mA 下的泄露电流检杳放电计数器动作情况1466kV 及 SVG 隔离开关3导电回路电阻李佳琦、陈思尧15高压电缆4交流耐压李佳琦、陈思尧绝缘电阻16继电保护二次试验1保护装置校验及传动试验周保建、张启航2.2 电气设备预防性试验...
