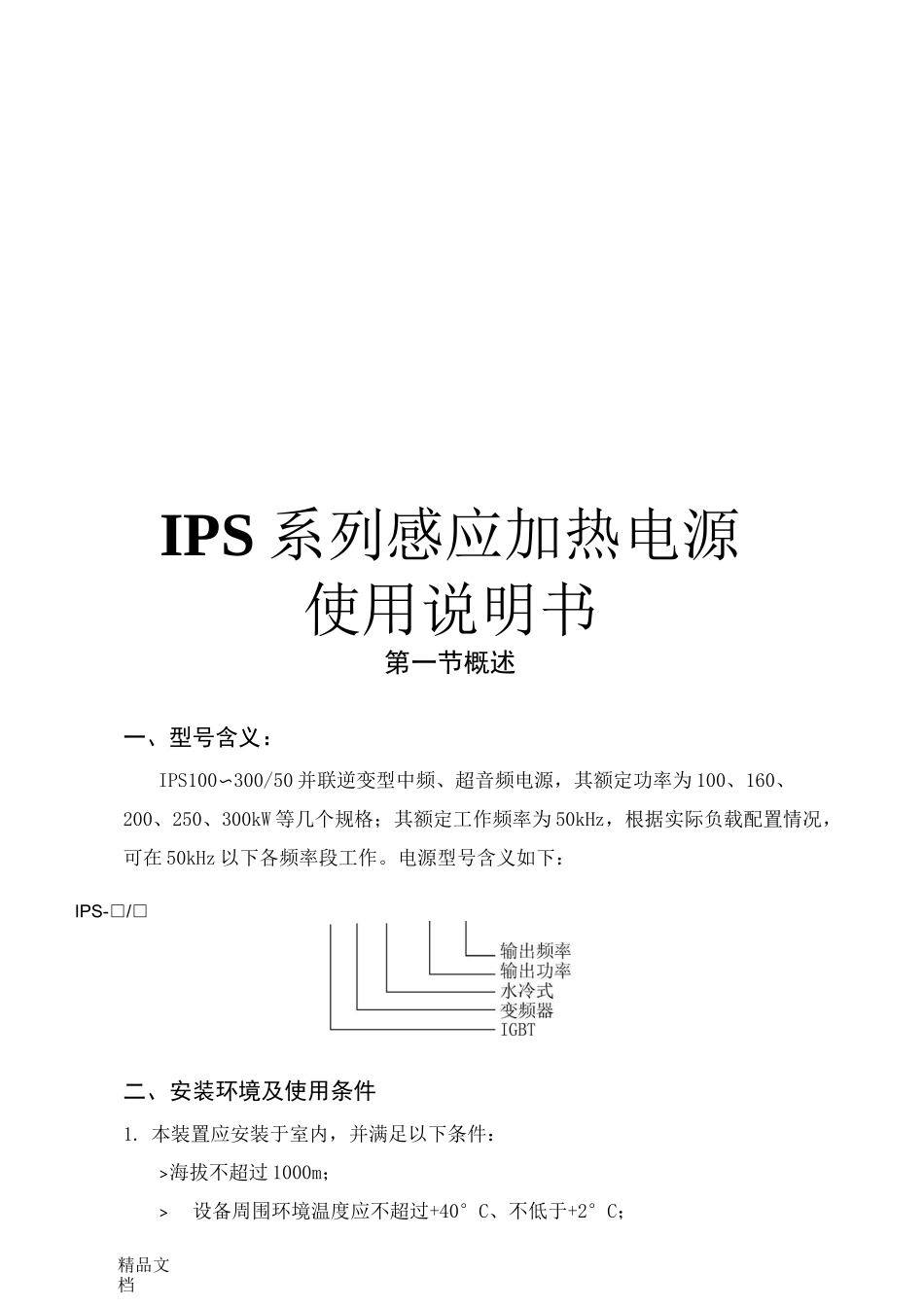

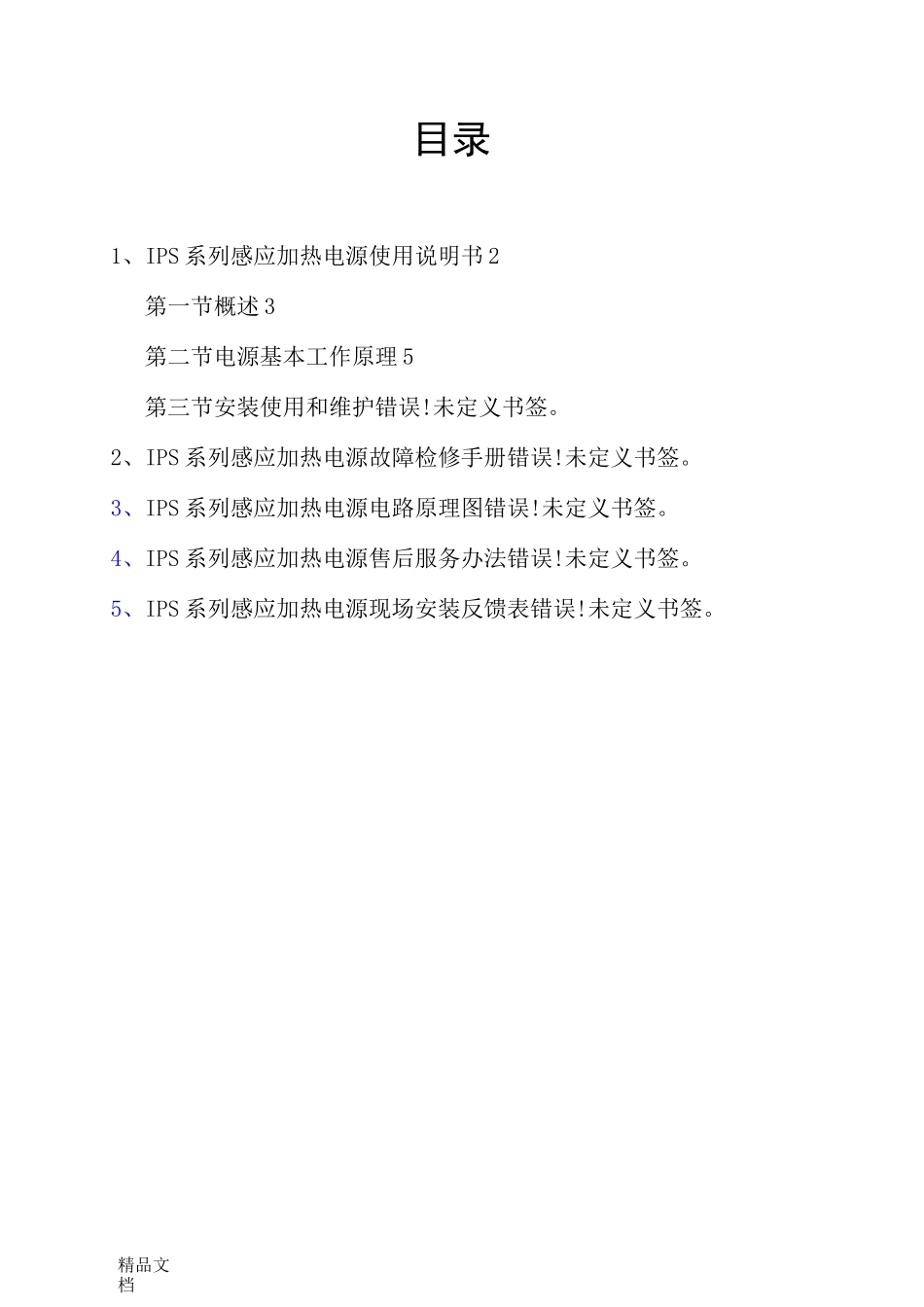

精品文档目录1、IPS 系列感应加热电源使用说明书 2第一节概述 3第二节电源基本工作原理 5第三节安装使用和维护错误!未定义书签。2、IPS 系列感应加热电源故障检修手册错误!未定义书签。3、IPS 系列感应加热电源电路原理图错误!未定义书签。4、IPS 系列感应加热电源售后服务办法错误!未定义书签。5、IPS 系列感应加热电源现场安装反馈表错误!未定义书签。精品文档IPS 系列感应加热电源使用说明书第一节概述一、型号含义：IPS100〜300/50 并联逆变型中频、超音频电源，其额定功率为 100、160、200、250、300kW 等几个规格；其额定工作频率为 50kHz，根据实际负载配置情况，可在 50kHz 以下各频率段工作。电源型号含义如下：IPS-□/□二、安装环境及使用条件1. 本装置应安装于室内，并满足以下条件：>海拔不超过 1000m；>设备周围环境温度应不超过+40°C、不低于+2°C；精品文档>周围介质湿度应不超过 85%（相对于空气温度 20±5C 时）；>无导电及易爆炸尘埃，无腐蚀性气体和爆炸性气体的场合；>安装于通风良好，无剧烈震动和冲击，垂直倾斜度不超过 5°的场合；2. 冷却水要求：电源装置、感应器、淬火变压器、补偿用电热电容器等均采用水冷却，所提供的冷却水状况的好坏直接影响设备运行的可靠性。建议对现有冷却水进行分析检测，其结果应能满足以下条件，如有差异，则应通过有关净化手段加以解决。>机械特性：透明，不浑浊，无沉淀物，总固体含量不超过 250mg/L；>化学特性：PH 值为 6〜8,硬度不大于 10 度（即每升水中氧化钙含量=100mg）；>电阻率：大于 2.5kQ/cm；>进水温度：不低于 5°C,不高于 35C，冷却水的温升不超过 20C；>进水压力：0.1〜0.2MPa；>进水水量：100〜300l/min；3•电网要求：电网输入为三相交流，线电压 380V,电网电压应为正弦波，谐波失真不大于 5％，电压持续波动范围不超过±10％，电网电压的频率变化不超过±2％，三相电压相间不平衡度应小于±5％。4•其他：设备停止使用期间，应加强通风和干燥措施，以免内部受潮而造成损坏，在室内可能结冻的情况下，应把设备内所有的冷却水清除干净。三、主要技术参数：1. 额定输入：三相四线（零线、地线截面面积只需 30mm2），380V±5%,50Hz；2. 额定输出功率：分为 100、160、200、250、300kW 等几种规格；3. 输出频率：分为 8、20、30、50kHz 及宽频 8〜50kHz；4. 工作制式：适用于间断工作及长期工作制；5. 电源冷却水压力及流量：0...
