模板支撑系统专项安全施工方案1

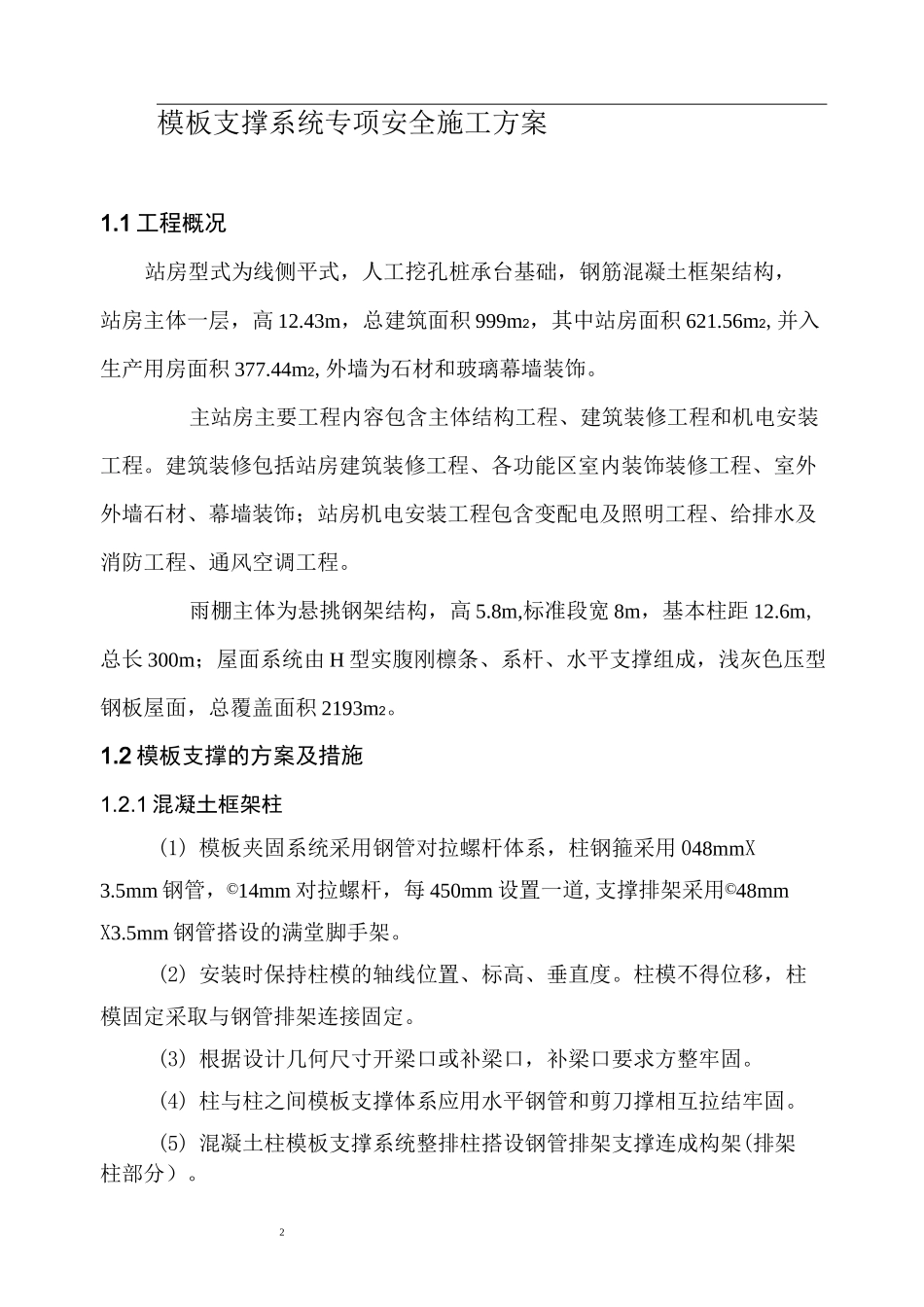

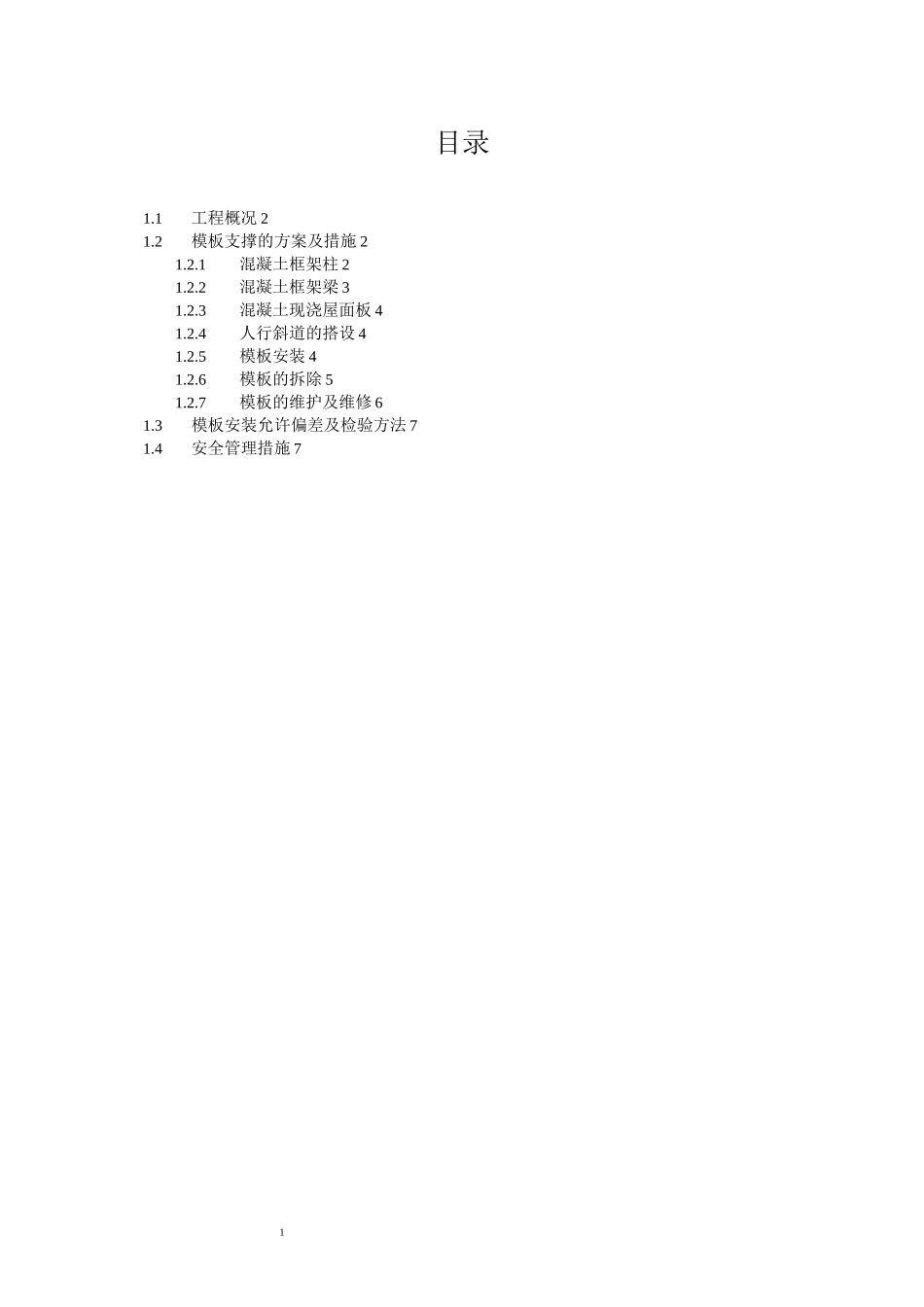

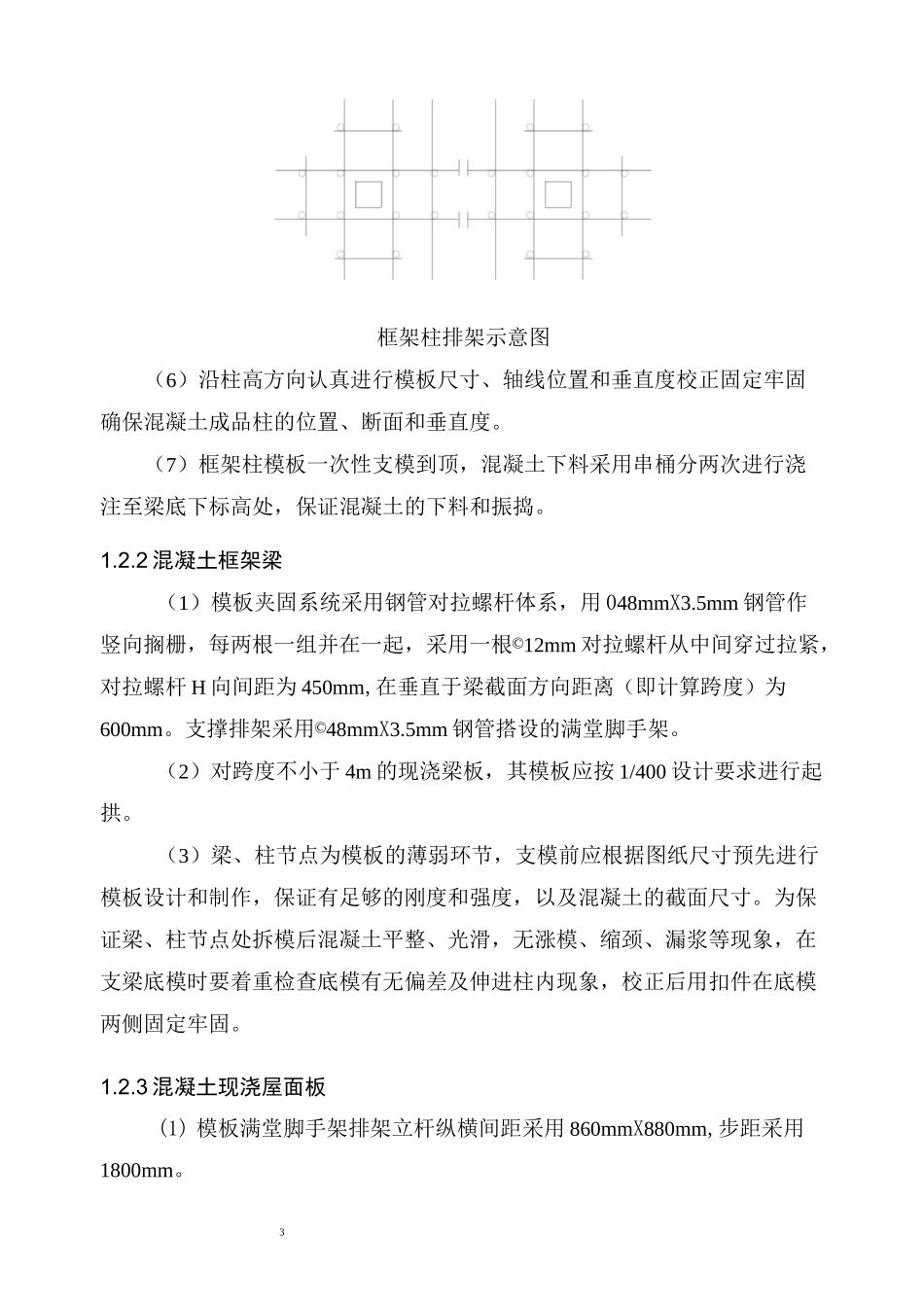

1目录1.1工程概况 21.2模板支撑的方案及措施 21.2.1混凝土框架柱 21.2.2混凝土框架梁 31.2.3混凝土现浇屋面板 41.2.4人行斜道的搭设 41.2.5模板安装 41.2.6模板的拆除 51.2.7模板的维护及维修 61.3模板安装允许偏差及检验方法 71.4安全管理措施 72模板支撑系统专项安全施工方案1.1 工程概况站房型式为线侧平式，人工挖孔桩承台基础，钢筋混凝土框架结构，站房主体一层，高 12.43m，总建筑面积 999m2，其中站房面积 621.56m2,并入生产用房面积 377.44m2,外墙为石材和玻璃幕墙装饰。主站房主要工程内容包含主体结构工程、建筑装修工程和机电安装工程。建筑装修包括站房建筑装修工程、各功能区室内装饰装修工程、室外外墙石材、幕墙装饰；站房机电安装工程包含变配电及照明工程、给排水及消防工程、通风空调工程。雨棚主体为悬挑钢架结构，高 5.8m,标准段宽 8m，基本柱距 12.6m,总长 300m；屋面系统由 H 型实腹刚檩条、系杆、水平支撑组成，浅灰色压型钢板屋面，总覆盖面积 2193m2。1.2 模板支撑的方案及措施1.2.1 混凝土框架柱(1) 模板夹固系统采用钢管对拉螺杆体系，柱钢箍采用 048mmX3.5mm 钢管，©14mm 对拉螺杆，每 450mm 设置一道,支撑排架采用©48mmX3.5mm 钢管搭设的满堂脚手架。(2) 安装时保持柱模的轴线位置、标高、垂直度。柱模不得位移，柱模固定采取与钢管排架连接固定。(3) 根据设计几何尺寸开梁口或补梁口，补梁口要求方整牢固。(4) 柱与柱之间模板支撑体系应用水平钢管和剪刀撑相互拉结牢固。(5) 混凝土柱模板支撑系统整排柱搭设钢管排架支撑连成构架(排架柱部分）。3框架柱排架示意图（6）沿柱高方向认真进行模板尺寸、轴线位置和垂直度校正固定牢固确保混凝土成品柱的位置、断面和垂直度。（7）框架柱模板一次性支模到顶，混凝土下料采用串桶分两次进行浇注至梁底下标高处，保证混凝土的下料和振捣。1.2.2 混凝土框架梁（1）模板夹固系统采用钢管对拉螺杆体系，用 048mmX3.5mm 钢管作竖向搁栅，每两根一组并在一起，采用一根©12mm 对拉螺杆从中间穿过拉紧，对拉螺杆 H 向间距为 450mm,在垂直于梁截面方向距离（即计算跨度）为600mm。支撑排架采用©48mmX3.5mm 钢管搭设的满堂脚手架。（2）对跨度不小于 4m 的现浇梁板，其模板应按 1/400 设计要求进行起拱。（3）梁、柱节点为模板的薄弱环节，支模前应根据图纸尺寸预先进行模板设计和制作，保证有足够的刚度和强度，以及混凝土的...
