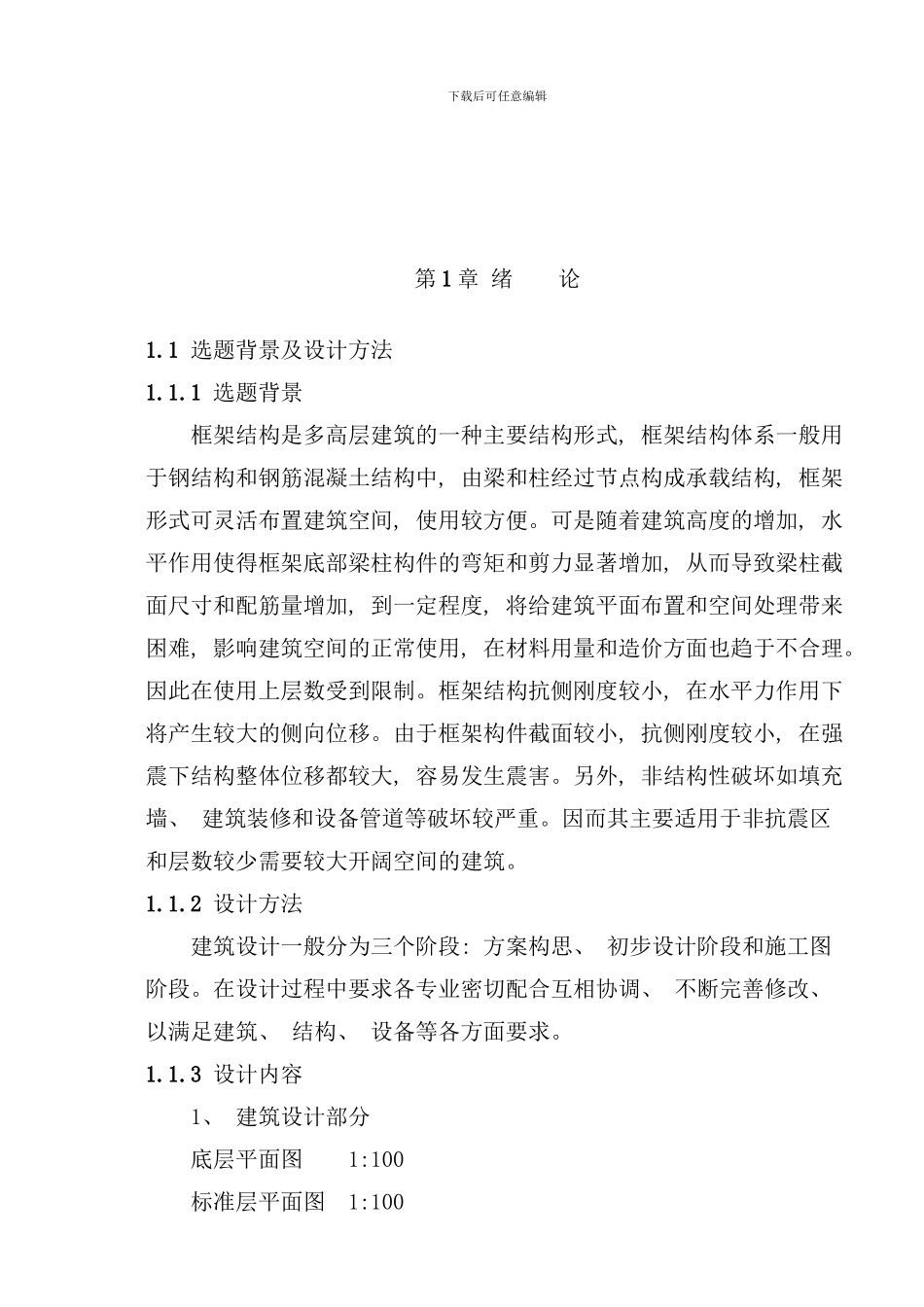

下载后可任意编辑第 1 章 绪 论1.1 选题背景及设计方法1.1.1 选题背景框架结构是多高层建筑的一种主要结构形式, 框架结构体系一般用于钢结构和钢筋混凝土结构中, 由梁和柱经过节点构成承载结构, 框架形式可灵活布置建筑空间, 使用较方便。可是随着建筑高度的增加, 水平作用使得框架底部梁柱构件的弯矩和剪力显著增加, 从而导致梁柱截面尺寸和配筋量增加, 到一定程度, 将给建筑平面布置和空间处理带来困难, 影响建筑空间的正常使用, 在材料用量和造价方面也趋于不合理。因此在使用上层数受到限制。框架结构抗侧刚度较小, 在水平力作用下将产生较大的侧向位移。由于框架构件截面较小, 抗侧刚度较小, 在强震下结构整体位移都较大, 容易发生震害。另外, 非结构性破坏如填充墙、 建筑装修和设备管道等破坏较严重。因而其主要适用于非抗震区和层数较少需要较大开阔空间的建筑。1.1.2 设计方法建筑设计一般分为三个阶段: 方案构思、 初步设计阶段和施工图阶段。在设计过程中要求各专业密切配合互相协调、 不断完善修改、 以满足建筑、 结构、 设备等各方面要求。 1.1.3 设计内容1、 建筑设计部分底层平面图 1:100标准层平面图 1:100 下载后可任意编辑正立面图 1:100 侧立面图 1:100 剖面图 1:50 屋顶平面图 1:200 总平面图、 建筑说明 1: 5002、 结构设计部分确定结构方案荷载收集及计算计算简图确定结构设计计算柱、 梁、 板、 基础设计结构施工图绘制1.2 设计概况及预期结果1.2.1 工程概况本设计为哈尔滨市松江宾馆设计, 结构类型为钢筋混凝土框架结构, 共五层, 建筑面积 5036.4m2, 建筑物平面为一字形, 底层高 3.3m, 标准层高 3m, 室内外高差 0.5m。1.2.2 气象条件( 1) 冬季采暖室外计算温度-26°C( 绝对最低气温-36.6℃) ; 夏季通风室外空气计算温度 27.3℃( 绝对最高气温 35.7°C) 。室内计算温度: 卫生间、 楼梯间、 大厅为 16℃, 其它均为 20℃。( 2) 主导风向: 西南。年平均风速 3.8m/s, 最大风速 22m/s, 基下载后可任意编辑本风压 W0=0.55kN/m2( 按 50 年一遇采纳) 。( 3) 基本雪压: S0=0.45kN/m2( 按 50 年一遇采纳) 。( 4) 年降雨量: 634mm; 日最大降雨量: 122mm; 1 小时最大降雨量: 56mm; 雨季集中在 7、 8 月份。( 5) 土壤最大冻结深度 mm。1.2.3 工程地质条件 ( 1) 由市地质勘察工程公司提供地质勘察技术报告, 场...
