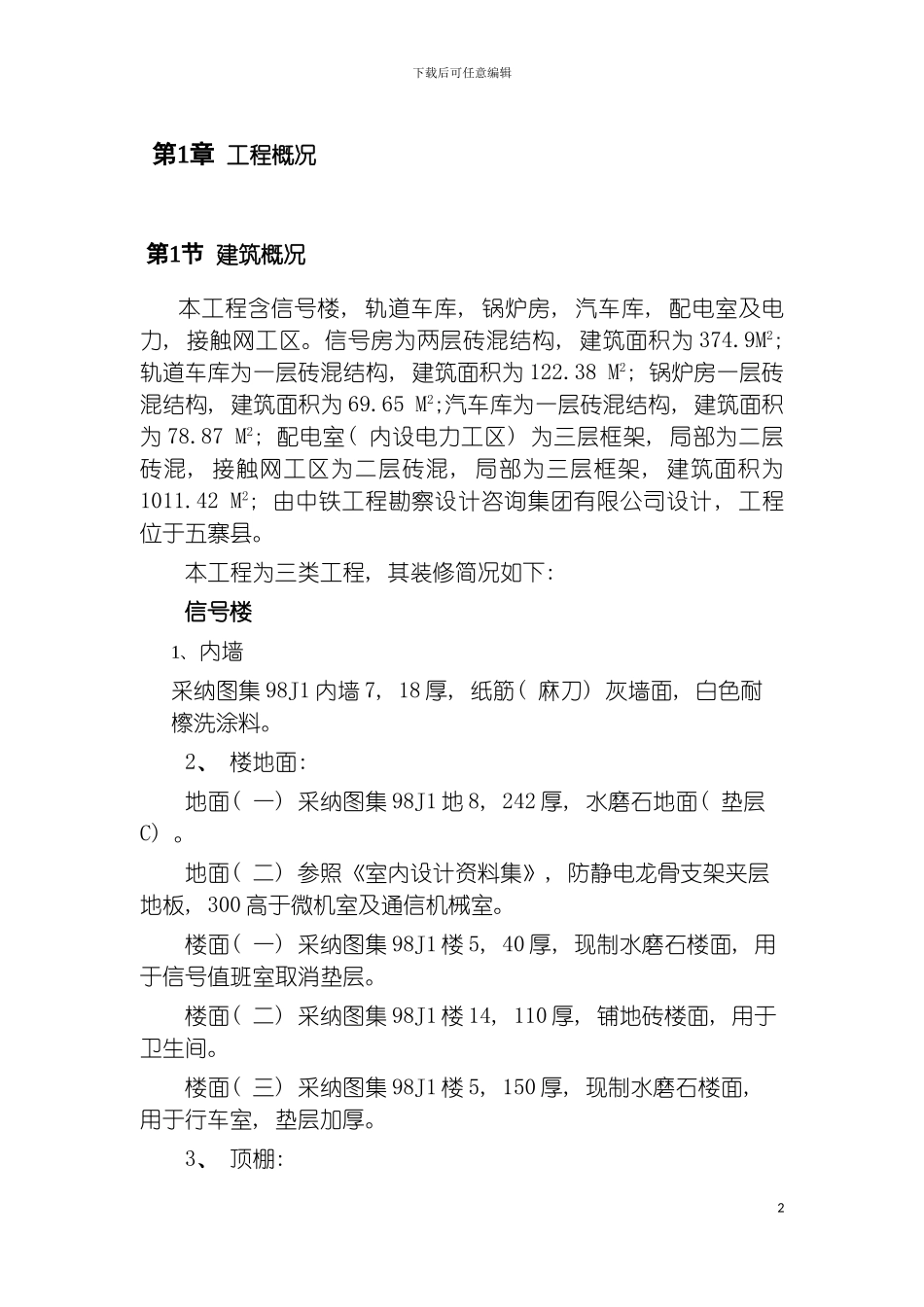

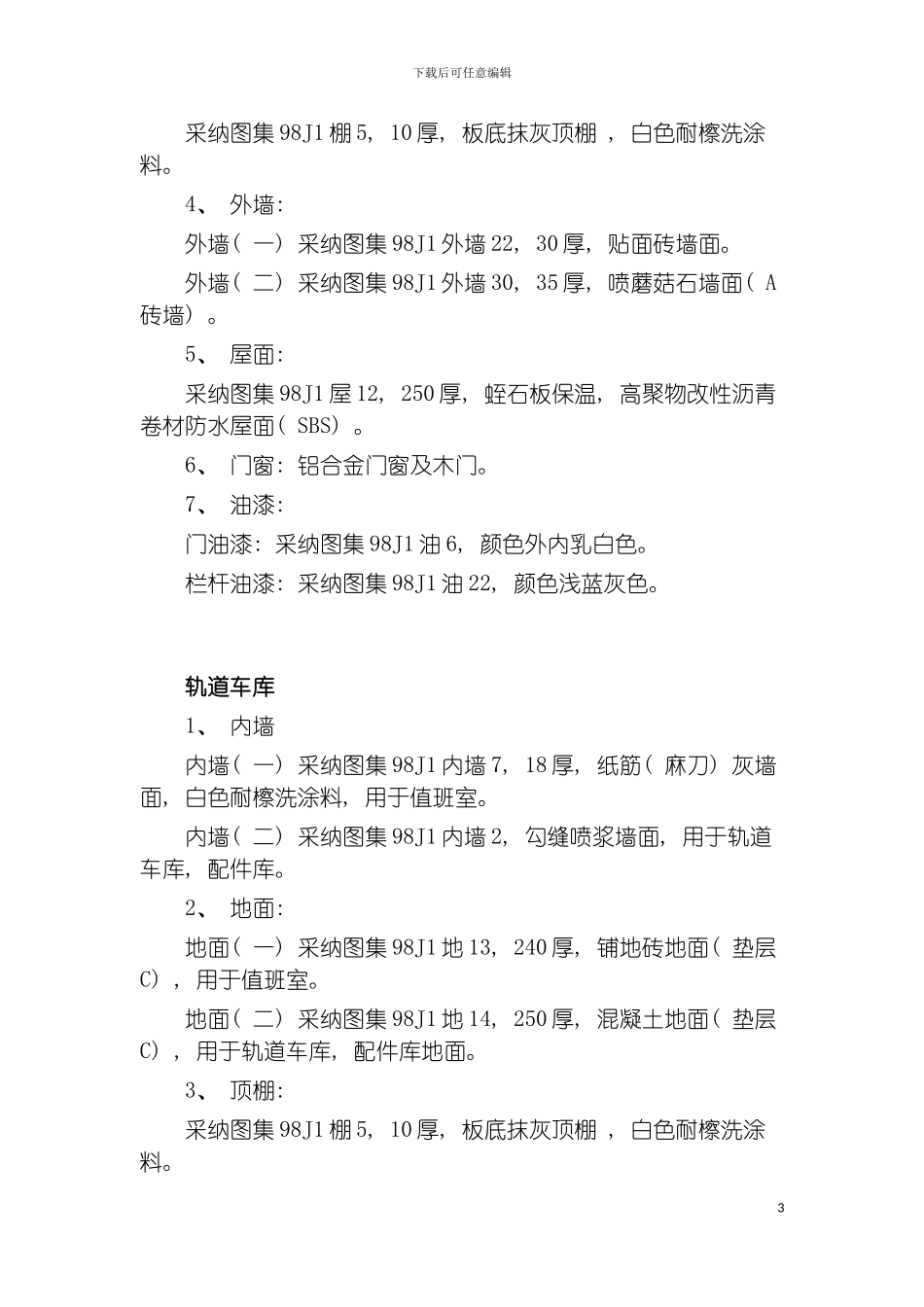

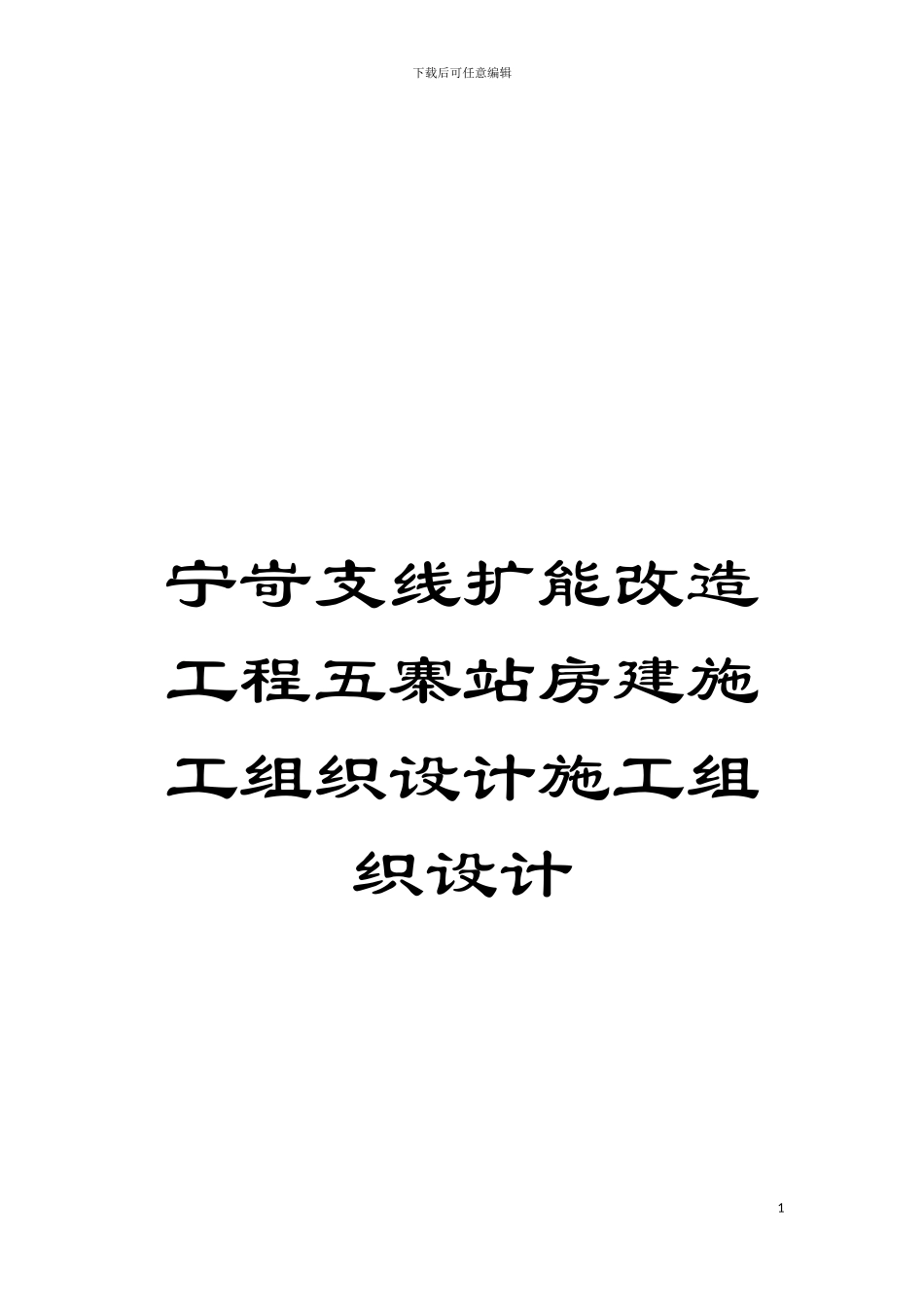

下载后可任意编辑宁岢支线扩能改造工程五寨站房建施工组织设计施工组织设计1下载后可任意编辑第1章 工程概况第1节 建筑概况本工程含信号楼, 轨道车库, 锅炉房, 汽车库, 配电室及电力, 接触网工区。信号房为两层砖混结构, 建筑面积为 374.9M2; 轨道车库为一层砖混结构, 建筑面积为 122.38 M2; 锅炉房一层砖混结构, 建筑面积为 69.65 M2;汽车库为一层砖混结构, 建筑面积为 78.87 M2; 配电室( 内设电力工区) 为三层框架, 局部为二层砖混, 接触网工区为二层砖混, 局部为三层框架, 建筑面积为1011.42 M2; 由中铁工程勘察设计咨询集团有限公司设计, 工程位于五寨县。本工程为三类工程, 其装修简况如下: 信号楼 1、内墙采纳图集 98J1 内墙 7, 18 厚, 纸筋( 麻刀) 灰墙面, 白色耐檫洗涂料。2、 楼地面: 地面( 一) 采纳图集 98J1 地 8, 242 厚, 水磨石地面( 垫层C) 。地面( 二) 参照《室内设计资料集》, 防静电龙骨支架夹层地板, 300 高于微机室及通信机械室。楼面( 一) 采纳图集 98J1 楼 5, 40 厚, 现制水磨石楼面, 用于信号值班室取消垫层。楼面( 二) 采纳图集 98J1 楼 14, 110 厚, 铺地砖楼面, 用于卫生间。楼面( 三) 采纳图集 98J1 楼 5, 150 厚, 现制水磨石楼面, 用于行车室, 垫层加厚。3、 顶棚: 2下载后可任意编辑采纳图集 98J1 棚 5, 10 厚, 板底抹灰顶棚 , 白色耐檫洗涂料。4、 外墙: 外墙( 一) 采纳图集 98J1 外墙 22, 30 厚, 贴面砖墙面。外墙( 二) 采纳图集 98J1 外墙 30, 35 厚, 喷蘑菇石墙面( A砖墙) 。5、 屋面: 采纳图集 98J1 屋 12, 250 厚, 蛭石板保温, 高聚物改性沥青卷材防水屋面( SBS) 。6、 门窗: 铝合金门窗及木门。7、 油漆: 门油漆: 采纳图集 98J1 油 6, 颜色外内乳白色。栏杆油漆: 采纳图集 98J1 油 22, 颜色浅蓝灰色。轨道车库1、 内墙内墙( 一) 采纳图集 98J1 内墙 7, 18 厚, 纸筋( 麻刀) 灰墙面, 白色耐檫洗涂料, 用于值班室。内墙( 二) 采纳图集 98J1 内墙 2, 勾缝喷浆墙面, 用于轨道车库, 配件库。2、 地面: 地面( 一) 采纳图集 98J1 地 13, 240 厚, 铺地砖地面( 垫层C) , 用于值班室。地面( 二) 采纳图集 98J1 地 14, 250 厚, 混凝土地面( 垫层C) , 用于轨道车库, 配件库地面。3、 顶棚: 采纳图集 98J1 棚 5, 10 ...
