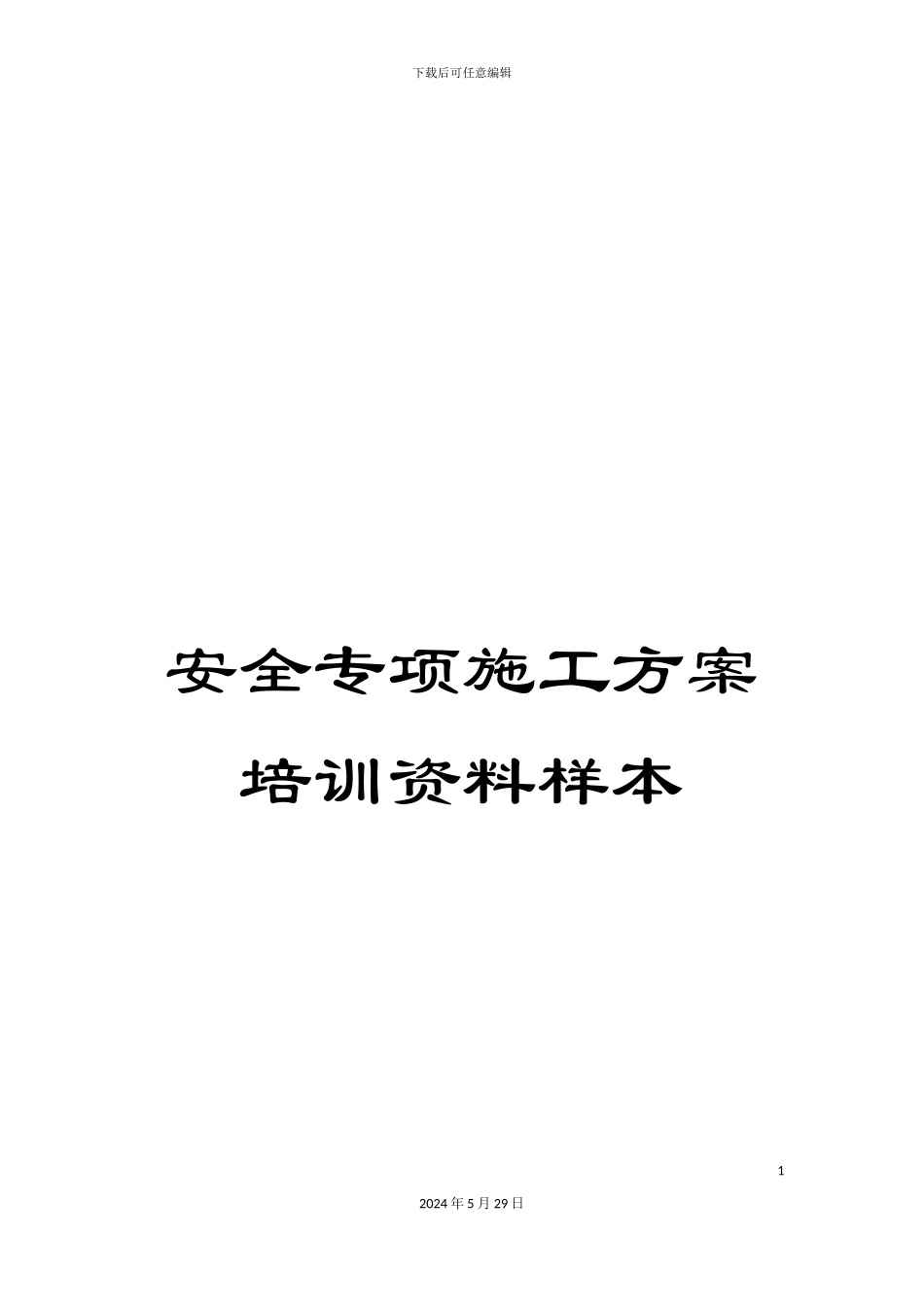

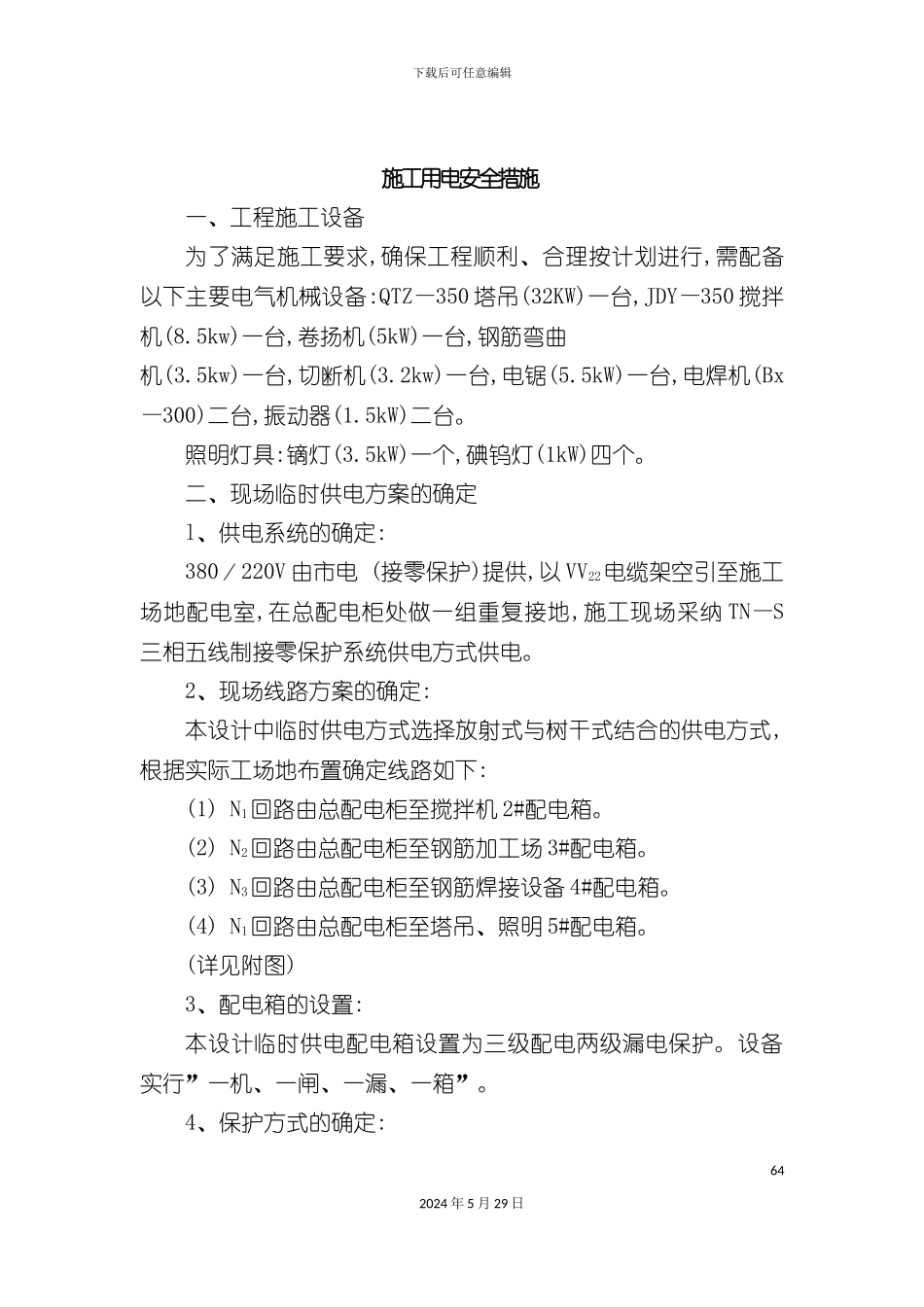

下载后可任意编辑安全专项施工方案培训资料样本12024 年 5 月 29 日下载后可任意编辑施工用电安全措施一、工程施工设备为了满足施工要求,确保工程顺利、合理按计划进行,需配备以下主要电气机械设备:QTZ—350 塔吊(32KW)一台,JDY—350 搅拌机(8.5kw)一台,卷扬机(5kW)一台,钢筋弯曲机(3.5kw)一台,切断机(3.2kw)一台,电锯(5.5kW)一台,电焊机(Bx—300)二台,振动器(1.5kW)二台。照明灯具:镝灯(3.5kW)一个,碘钨灯(1kW)四个。二、现场临时供电方案的确定l、供电系统的确定:380／220V 由市电 (接零保护)提供,以 VV22电缆架空引至施工场地配电室,在总配电柜处做一组重复接地,施工现场采纳 TN—S三相五线制接零保护系统供电方式供电。2、现场线路方案的确定:本设计中临时供电方式选择放射式与树干式结合的供电方式,根据实际工场地布置确定线路如下:(1) N1回路由总配电柜至搅拌机 2#配电箱。(2) N2回路由总配电柜至钢筋加工场 3#配电箱。(3) N3回路由总配电柜至钢筋焊接设备 4#配电箱。(4) N1回路由总配电柜至塔吊、照明 5#配电箱。(详见附图)3、配电箱的设置:本设计临时供电配电箱设置为三级配电两级漏电保护。设备实行”一机、一闸、一漏、一箱”。4、保护方式的确定:642024 年 5 月 29 日下载后可任意编辑(1)现场临时供电系统采纳保护接零方式;(2)重复接地:根据临电法律规范要求,存配电室总配电柜及中间分配电箱、末端分配电箱均做一组重复接地,R 地≤4 Ω; (3)防雷接地:塔吊、尼门架、施 11 电梯等高大设备必须做防雷接地,接地极利用建筑物防雷接地,要求在建筑物防雷接地安装时,引出端子备用。 5、现场线路敷设方式的确定: 根据现场具体情况,现场线路主要采纳电缆埋地敷设。三、设计计算内容 本设计主要计算选择主要开关设备及各段干线电缆的型号、规恪以及确定施工现场用电平面布置。但实际施工时,应充分利用原有设备材料,以节约开支。本设计计算结果为材料型号最小值,能够根据实际情况酌情变动,但应保证所用线材的允许载流量大于或等于设计要求,并应保证所使用的设备开关能可靠动作。 本没计中要求现场完全按三级配电两级保护执行,计算中不再选择由分配电箱至开关箱的线路型号,以及由开关箱至设备的线路型号,要求现场安装时遵循以下几点要求: l、三相设备计算电流,能够按设备的容量乘 2 得出经验电流值,选接擦米而且较大的值来确定开关箱开关型号以及开关箱前后线路型号。 2、单相设备计算电流,按设备容最与电压(2...
