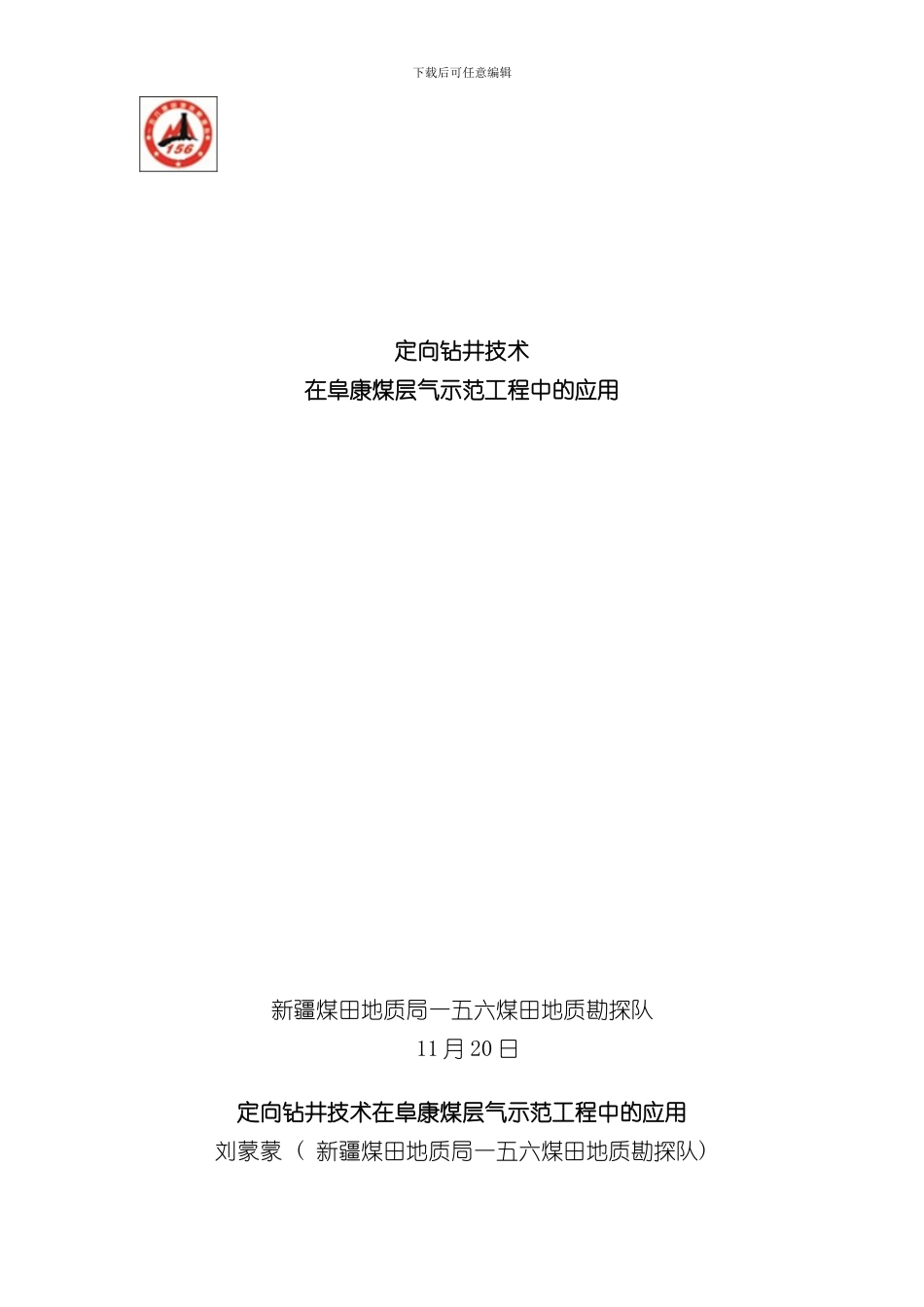

定向钻井技术交流样本

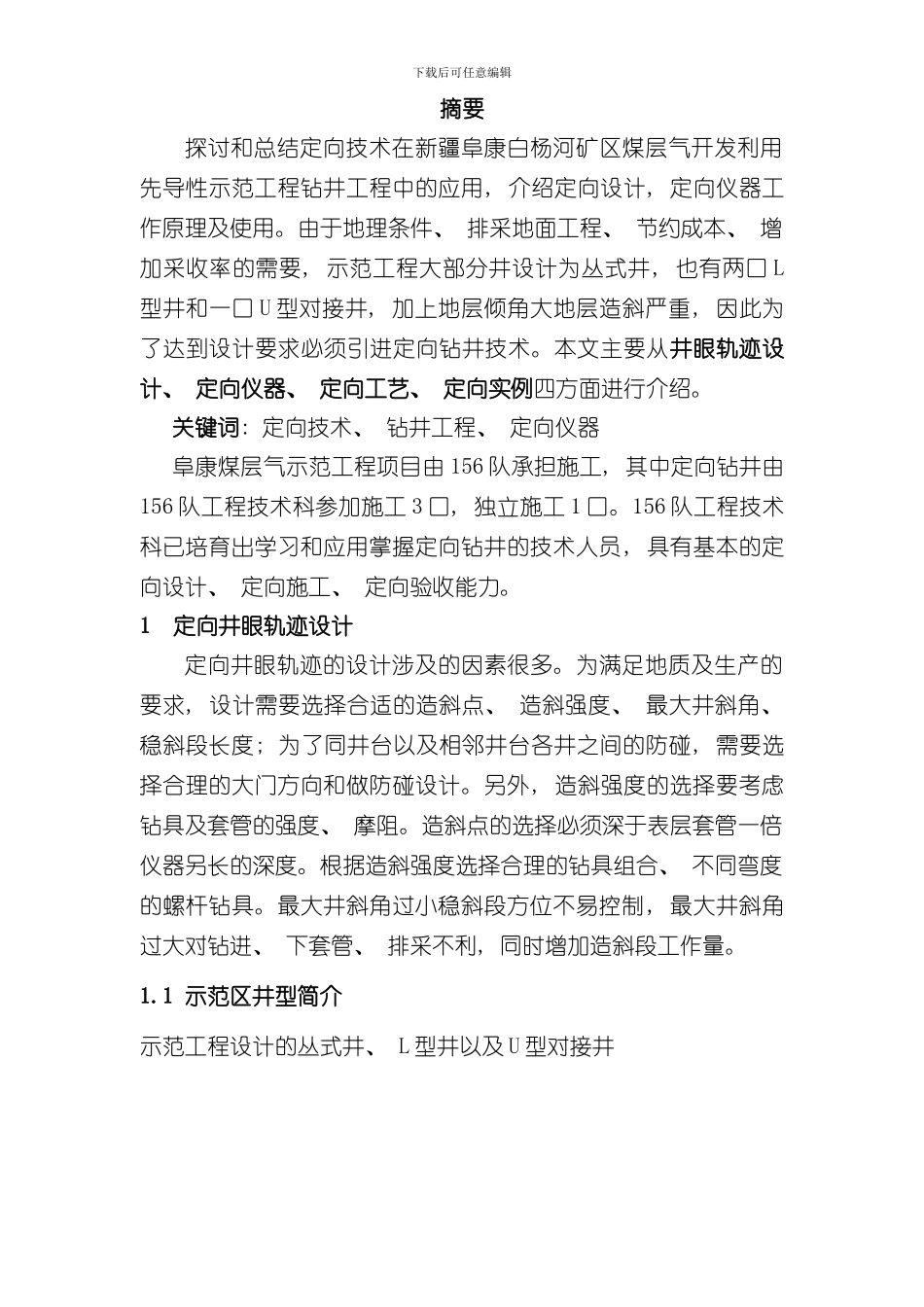

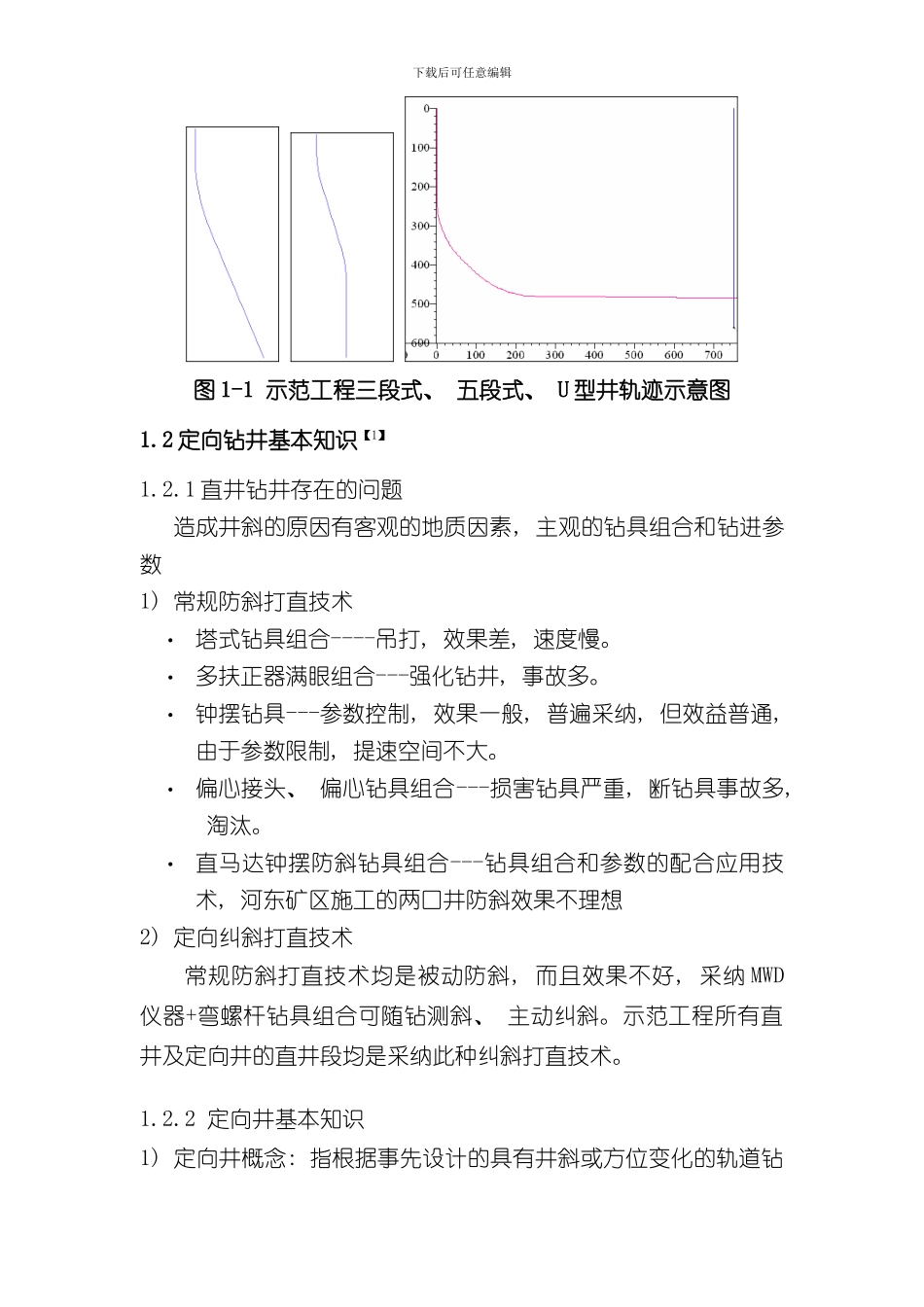

下载后可任意编辑定向钻井技术在阜康煤层气示范工程中的应用新疆煤田地质局一五六煤田地质勘探队 11 月 20 日定向钻井技术在阜康煤层气示范工程中的应用刘蒙蒙 ( 新疆煤田地质局一五六煤田地质勘探队) 下载后可任意编辑摘要探讨和总结定向技术在新疆阜康白杨河矿区煤层气开发利用先导性示范工程钻井工程中的应用, 介绍定向设计, 定向仪器工作原理及使用。由于地理条件、 排采地面工程、 节约成本、 增加采收率的需要, 示范工程大部分井设计为丛式井, 也有两口 L型井和一口 U 型对接井, 加上地层倾角大地层造斜严重, 因此为了达到设计要求必须引进定向钻井技术。本文主要从井眼轨迹设计、 定向仪器、 定向工艺、 定向实例四方面进行介绍。关键词: 定向技术、 钻井工程、 定向仪器阜康煤层气示范工程项目由 156 队承担施工, 其中定向钻井由156 队工程技术科参加施工 3 口, 独立施工 1 口。156 队工程技术科已培育出学习和应用掌握定向钻井的技术人员, 具有基本的定向设计、 定向施工、 定向验收能力。1 定向井眼轨迹设计定向井眼轨迹的设计涉及的因素很多。为满足地质及生产的要求, 设计需要选择合适的造斜点、 造斜强度、 最大井斜角、 稳斜段长度; 为了同井台以及相邻井台各井之间的防碰, 需要选择合理的大门方向和做防碰设计。另外, 造斜强度的选择要考虑钻具及套管的强度、 摩阻。造斜点的选择必须深于表层套管一倍仪器另长的深度。根据造斜强度选择合理的钻具组合、 不同弯度的螺杆钻具。最大井斜角过小稳斜段方位不易控制, 最大井斜角过大对钻进、 下套管、 排采不利, 同时增加造斜段工作量。 1.1 示范区井型简介示范工程设计的丛式井、 L 型井以及 U 型对接井下载后可任意编辑 图 1-1 示范工程三段式、 五段式、 U 型井轨迹示意图1.2 定向钻井基本知识【1】1.2.1 直井钻井存在的问题造成井斜的原因有客观的地质因素, 主观的钻具组合和钻进参数1) 常规防斜打直技术•塔式钻具组合----吊打, 效果差, 速度慢。•多扶正器满眼组合---强化钻井, 事故多。•钟摆钻具---参数控制, 效果一般, 普遍采纳, 但效益普通, 由于参数限制, 提速空间不大。•偏心接头、 偏心钻具组合---损害钻具严重, 断钻具事故多, 淘汰。•直马达钟摆防斜钻具组合---钻具组合和参数的配合应用技术, 河东矿区施工的两口井防斜效果不理想2) 定向纠斜打直技术常规防斜打直技术均是被动防斜, ...
