实测实量工作方案样本

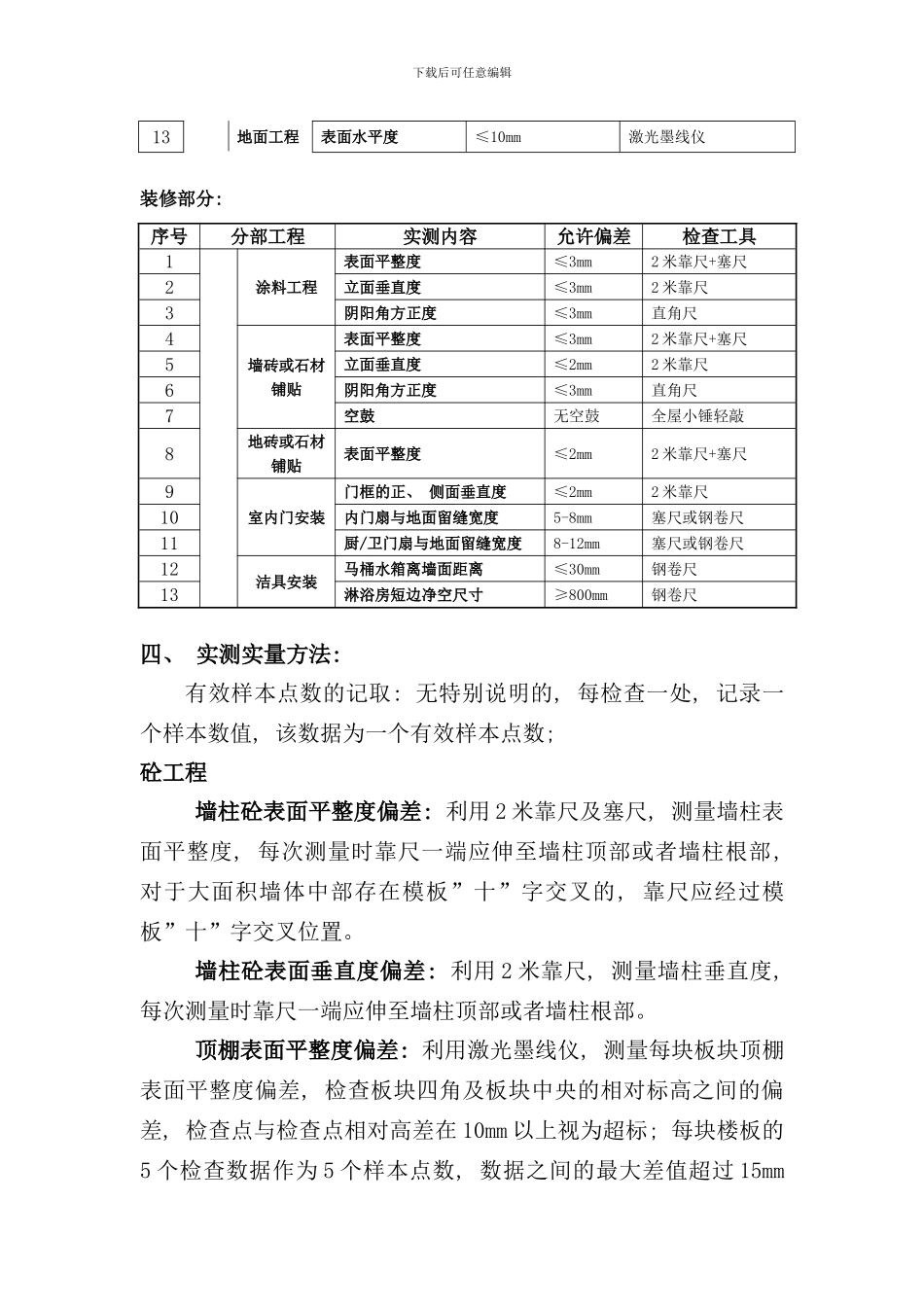

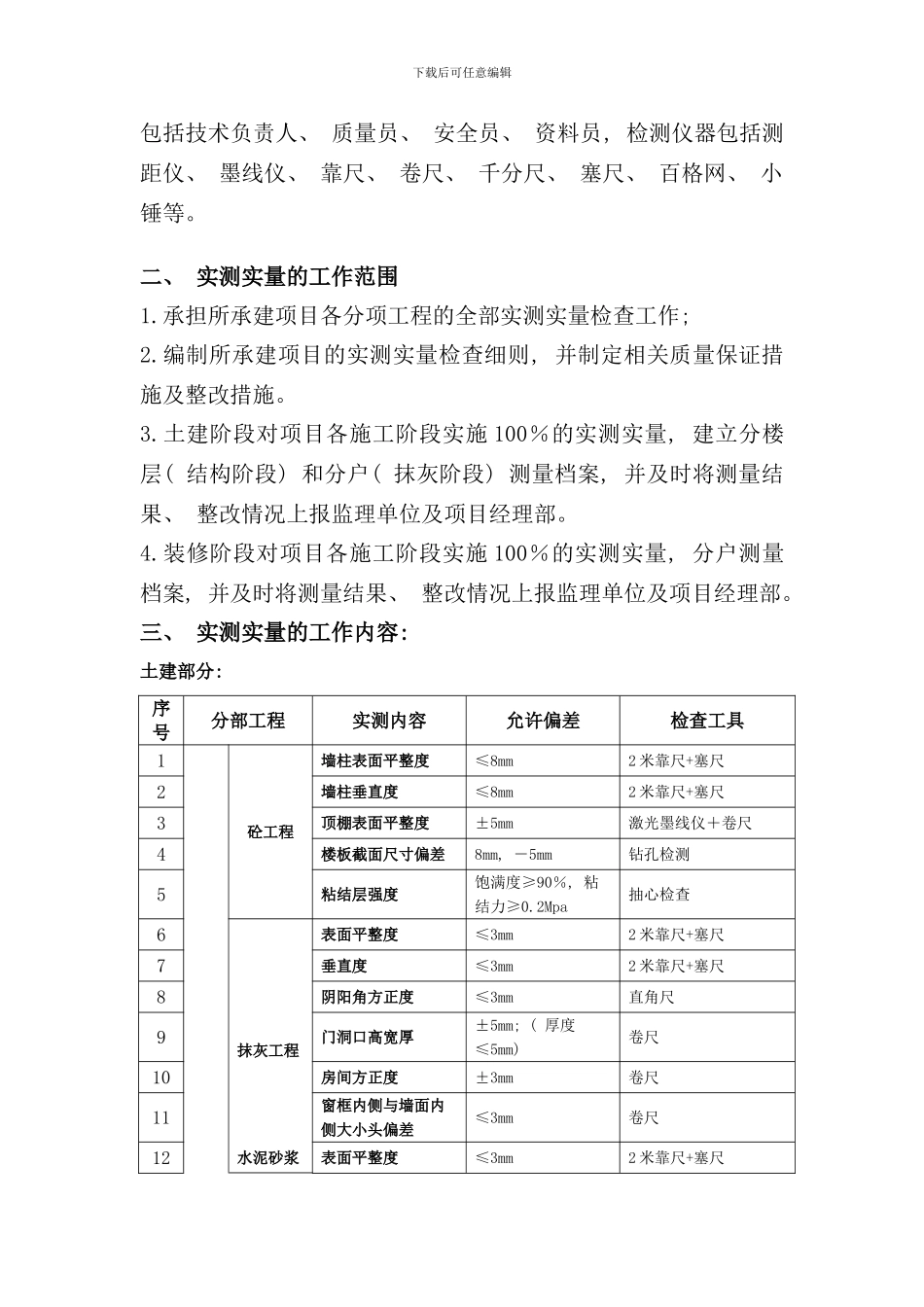

下载后可任意编辑祥源星河国际华府 CH13 地块一期工程实测实量工作方案安徽欣兴交建建筑工程有限责任公司 10 月 12 日实测实量测量方案一、 组织架构项目部成立的已项目经理为组长的实测实量小组, 小组成员下载后可任意编辑包括技术负责人、 质量员、 安全员、 资料员, 检测仪器包括测距仪、 墨线仪、 靠尺、 卷尺、 千分尺、 塞尺、 百格网、 小锤等。二、 实测实量的工作范围1.承担所承建项目各分项工程的全部实测实量检查工作; 2.编制所承建项目的实测实量检查细则, 并制定相关质量保证措施及整改措施。3.土建阶段对项目各施工阶段实施 100％的实测实量, 建立分楼层( 结构阶段) 和分户( 抹灰阶段) 测量档案, 并及时将测量结果、 整改情况上报监理单位及项目经理部。4.装修阶段对项目各施工阶段实施 100％的实测实量, 分户测量档案, 并及时将测量结果、 整改情况上报监理单位及项目经理部。三、 实测实量的工作内容: 土建部分: 序号分部工程实测内容允许偏差检查工具1砼工程墙柱表面平整度≤8mm2 米靠尺+塞尺2墙柱垂直度≤8mm2 米靠尺+塞尺3顶棚表面平整度±5mm激光墨线仪＋卷尺4楼板截面尺寸偏差8mm, －5mm钻孔检测5粘结层强度饱满度≥90％, 粘结力≥0.2Mpa抽心检查6抹灰工程表面平整度≤3mm2 米靠尺+塞尺7垂直度≤3mm2 米靠尺+塞尺8阴阳角方正度≤3mm直角尺9门洞口高宽厚±5mm; ( 厚度≤5mm) 卷尺10房间方正度±3mm卷尺11窗框内侧与墙面内侧大小头偏差≤3mm卷尺12水泥砂浆表面平整度≤3mm2 米靠尺+塞尺下载后可任意编辑地面工程13表面水平度≤10mm激光墨线仪装修部分: 序号分部工程实测内容允许偏差检查工具1涂料工程表面平整度≤3mm2 米靠尺+塞尺2立面垂直度≤3mm2 米靠尺3阴阳角方正度≤3mm直角尺4墙砖或石材铺贴表面平整度≤3mm2 米靠尺+塞尺5立面垂直度≤2mm2 米靠尺6阴阳角方正度≤3mm直角尺7空鼓无空鼓全屋小锤轻敲8地砖或石材铺贴表面平整度≤2mm2 米靠尺+塞尺9室内门安装门框的正、 侧面垂直度≤2mm2 米靠尺10内门扇与地面留缝宽度5-8mm塞尺或钢卷尺11厨/卫门扇与地面留缝宽度8-12mm塞尺或钢卷尺12洁具安装马桶水箱离墙面距离≤30mm钢卷尺13淋浴房短边净空尺寸≥800mm钢卷尺四、 实测实量方法: 有效样本点数的记取: 无特别说明的, 每检查一处, 记录一个样本数值, 该数据为一个有效样本点数; 砼工程墙柱砼表面平整度偏差: 利用 2 米靠尺及塞尺, 测量墙柱表面平整度,...
