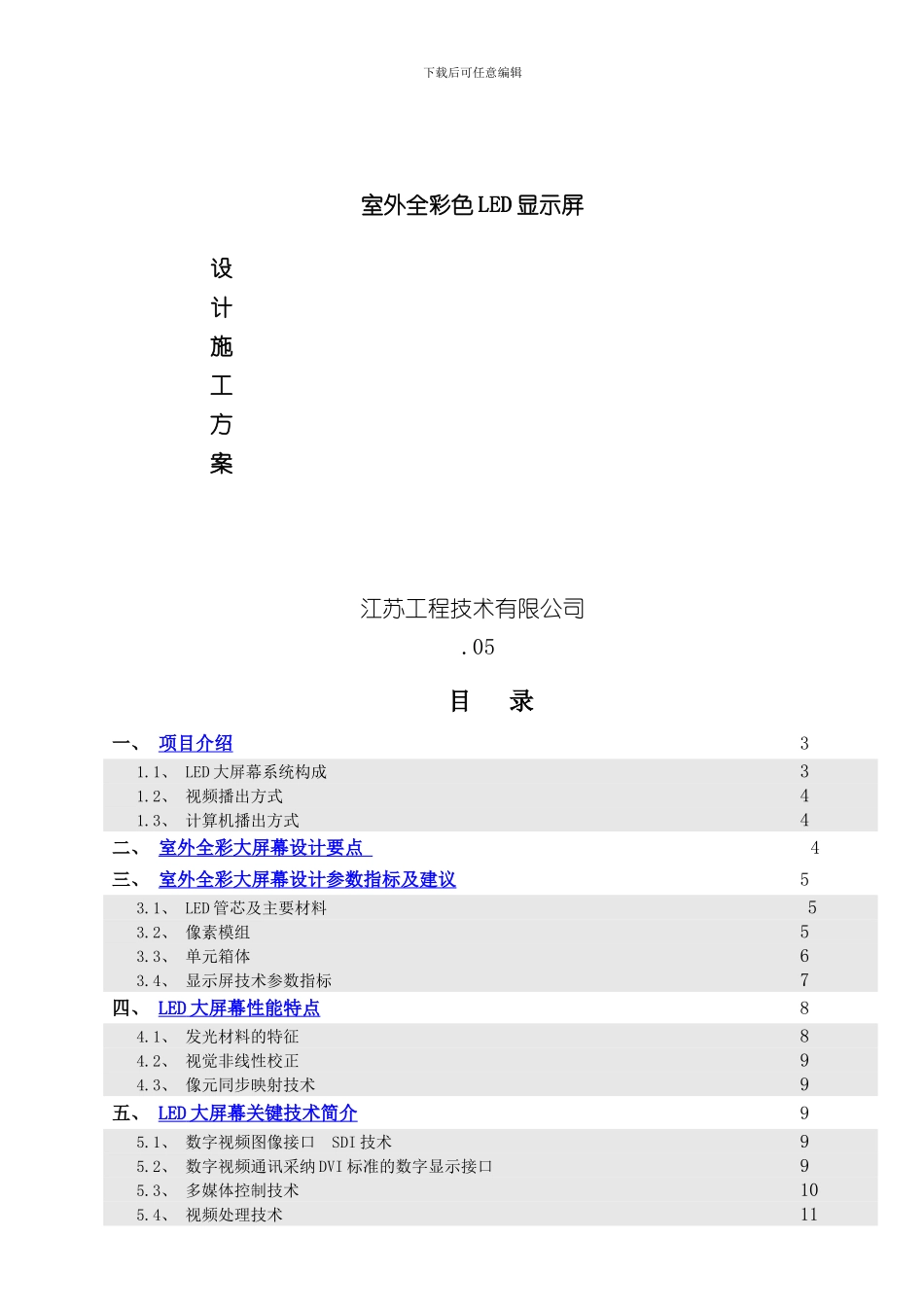

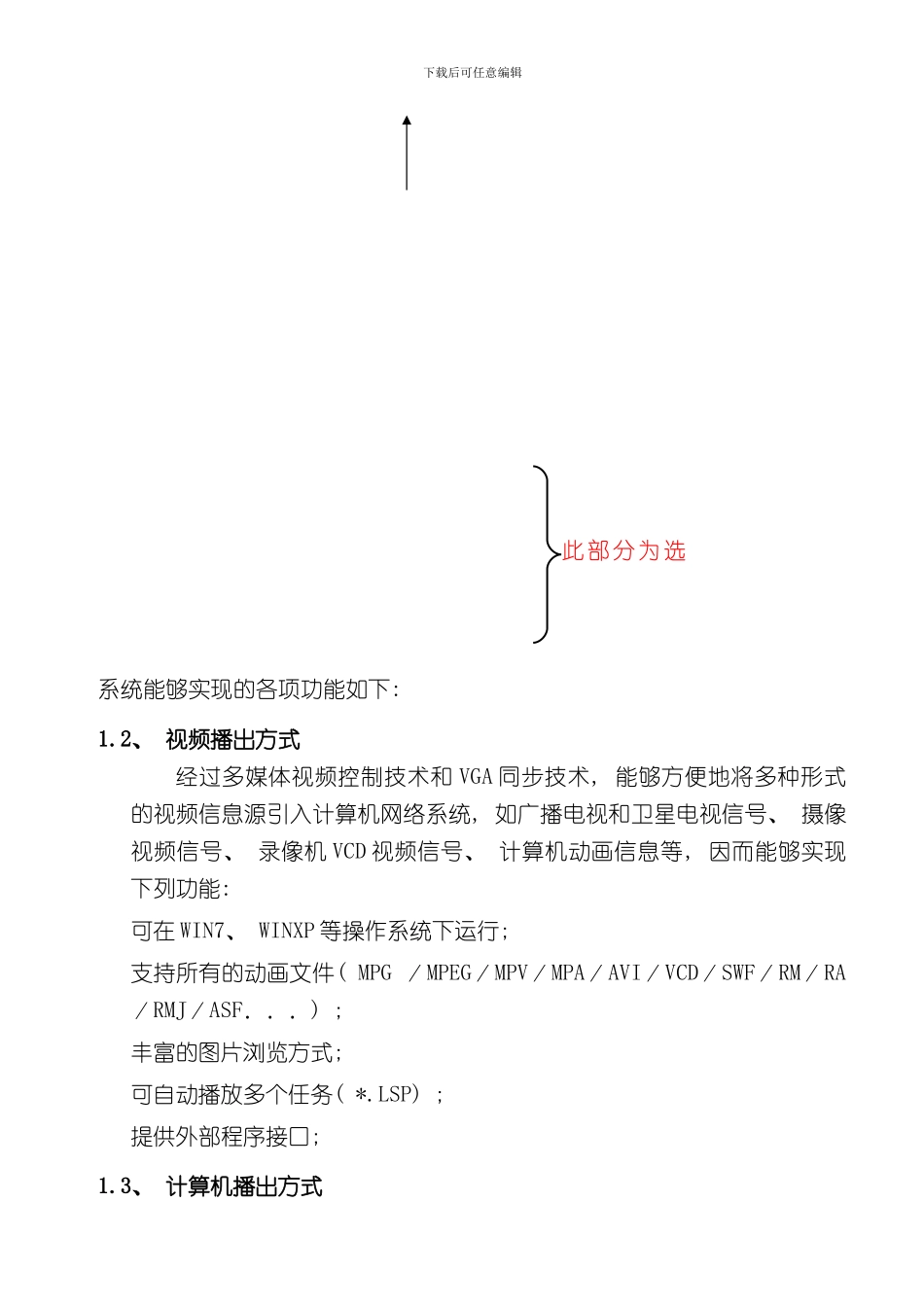

下载后可任意编辑室外全彩色 LED 显示屏设计施工方案江苏工程技术有限公司 .05目 录一、 项目介绍31.1、 LED 大屏幕系统构成 31.2、 视频播出方式 41.3、 计算机播出方式4二、 室外全彩大屏幕设计要点 4三、 室外全彩大屏幕设计参数指标及建议53.1、 LED 管芯及主要材料 5 3.2、 像素模组53.3、 单元箱体6 3.4、 显示屏技术参数指标7四、 LED 大屏幕性能特点 84.1、 发光材料的特征8 4.2、 视觉非线性校正9 4.3、 像元同步映射技术9五、 LED 大屏幕关键技术简介 95.1、 数字视频图像接口 SDI 技术95.2、 数字视频通讯采纳 DVI 标准的数字显示接口95.3、 多媒体控制技术105.4、 视频处理技术11下载后可任意编辑六、 多媒体播放控制软件15七、 安装指导方式 16 7.1、 安装方式(显示屏安装结构简易图) 167.2、 显示屏结构安装前检查事项: 167.3、 安装方法简介: 16八、 室外全彩大屏幕工程施工方案17 8.1、 大屏幕工程实施方案 18 8.2、 安装现场及安全管理 18九、 大屏幕系统 培训 191、 基础培训 192、 现场培训 19十、 售后服务承诺20一、 项目介绍 1.1、 LED 大屏幕系统构成及功能简介整个 LED 大屏幕系统, 以微型计算机( PC) 为控制中心, 经过采集、 传输、 数据缓冲、 和分组并行扫描, 实现屏幕内容的播放。不论是电脑制作的二、 三维动画、 平面广告, 或者是外围设备播放的视频内容, 都能够及时地显示在ＬＥＤ显示屏上。屏幕控制器采纳的硬件透明映射技术, 使监视器上的像元和大屏幕上的像元一一对应, 既所谓的所见即所得。屏幕控制器从显示卡的 DVI 接口上, 直接捕获显示图像数据, 传送到 LED 显示屏的数据缓存卡。缓存卡中的数据, 经过多路并行扫描技术, 逐行逐列控制各 LED 像元的辉度和色调, 实现图形的显示。这种控制技术就是业界众所周之的计算机( PC) 监视器像元同步映射技术。根据结构方式的不同, LED 大屏幕系统能够划分为显示屏体, 控制计算机、 系统软件和应用软件、 屏幕控制器、 外围音视频设备, 配电系统, 固定框架等几个部分。各部分的关系如下图所示。全彩色 LED 显示屏系统拓扑图录像机接口通讯光纤或网线 视频信号扫 描仪打 印机局域网或INTERNET局域网或INTERNET配 电 设备全 彩 屏 控制设备全彩色计算机信号摄像机接口DVD 影碟机闭路电视节目卫 星 电 视节目音视频切换矩阵视频源监视器显示屏...
