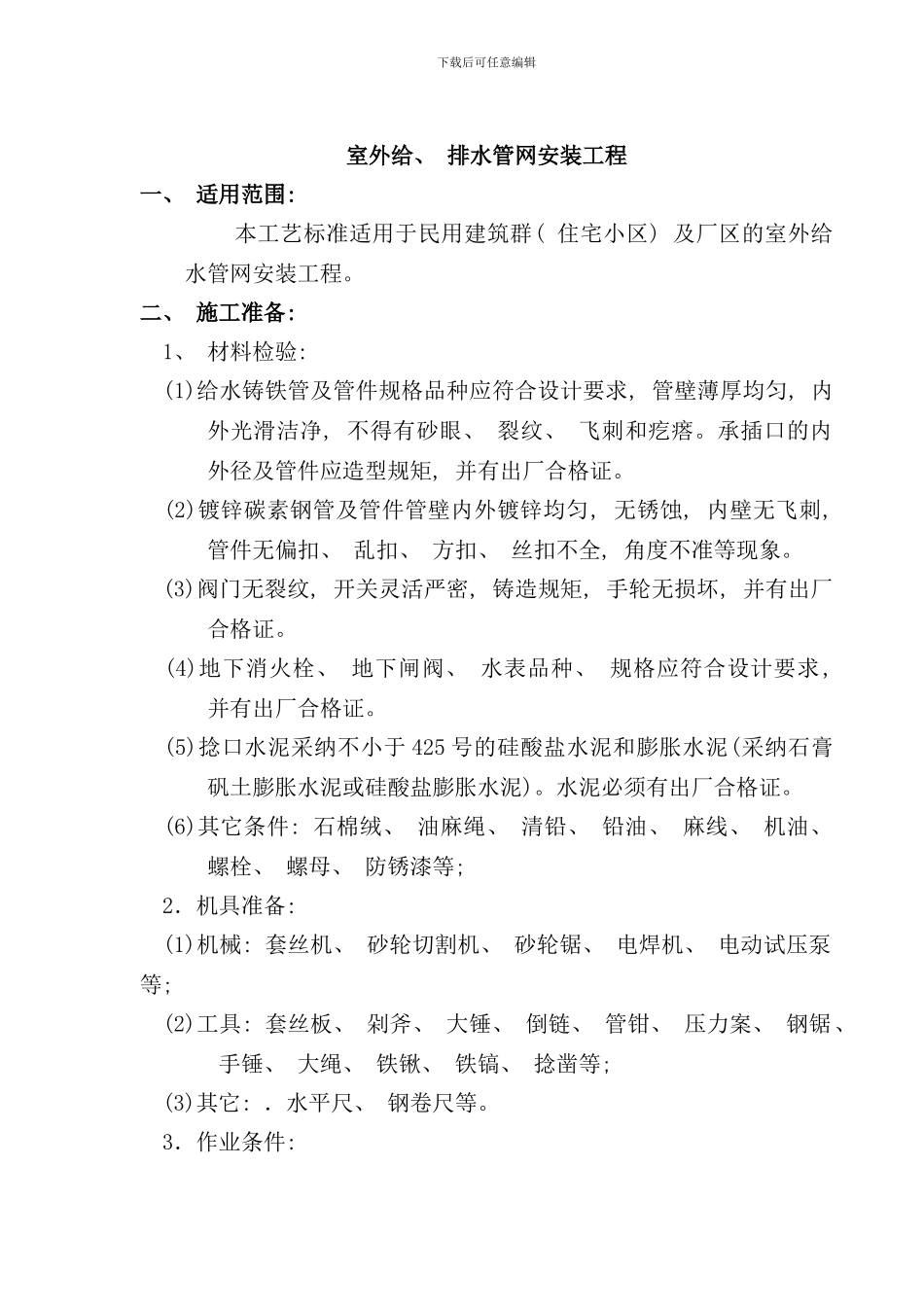

下载后可任意编辑室外给、 排水管网安装工程一、 适用范围: 本工艺标准适用于民用建筑群( 住宅小区) 及厂区的室外给水管网安装工程。二、 施工准备: 1、 材料检验: (1)给水铸铁管及管件规格品种应符合设计要求, 管壁薄厚均匀, 内外光滑洁净, 不得有砂眼、 裂纹、 飞刺和疙瘩。承插口的内外径及管件应造型规矩, 并有出厂合格证。 (2)镀锌碳素钢管及管件管壁内外镀锌均匀, 无锈蚀, 内壁无飞刺, 管件无偏扣、 乱扣、 方扣、 丝扣不全, 角度不准等现象。 (3)阀门无裂纹, 开关灵活严密, 铸造规矩, 手轮无损坏, 并有出厂合格证。 (4)地下消火栓、 地下闸阀、 水表品种、 规格应符合设计要求, 并有出厂合格证。 (5)捻口水泥采纳不小于 425 号的硅酸盐水泥和膨胀水泥(采纳石膏矾土膨胀水泥或硅酸盐膨胀水泥)。水泥必须有出厂合格证。 (6)其它条件: 石棉绒、 油麻绳、 清铅、 铅油、 麻线、 机油、 螺栓、 螺母、 防锈漆等; 2．机具准备: (1)机械: 套丝机、 砂轮切割机、 砂轮锯、 电焊机、 电动试压泵等; (2)工具: 套丝板、 剁斧、 大锤、 倒链、 管钳、 压力案、 钢锯、 手锤、 大绳、 铁锹、 铁镐、 捻凿等; (3)其它: ．水平尺、 钢卷尺等。3．作业条件:下载后可任意编辑 (1)管沟平直, 管沟深度、 宽度符合设计要求; 阀门井、 表井垫层, 消火栓底座施工完毕。 (2)管沟沟底夯实, 沟内无障碍物, 且应有防塌方措施。三、 操作工艺: 1．工艺流程: 2．管道安装准备、 就位: (1)根据施工图检查管沟坐标、 深度、 平直程度、 沟底管基密实度是否符合要求。(2)管道承口内部及插口外部飞刺、 铸砂等应预先铲掉, 沥青漆用喷灯或气焊烤掉, 再用钢丝刷除去污物。(3)把阀门、 管件稳放在规定位置, 作为基准点。把铸铁管运到管沟沿线沟边, 承口朝向来水方向。 ．(4)根据铸铁管长度, 确定管段工作坑位置, 铺管前把工作坑挖好。工作坑尺寸见下表: 管 径( mm) 工 作 坑 尺 寸 表 ( m) 宽 度长 度深 度承口前承口后75-250管径+0.60.60.20.3250 以上管径+1.21.00.30.4 (5)用大绳把清扫口的铸铁管顺到沟底, 清理承插口, 然后对插安装管路, 将承插口顺直定位。 (6)安装管件、 阀门等应位置准确, 阀杆要垂直向上。 (7)室外地下消火栓底座下设有预制好的混凝土垫块或现浇混凝土垫层, 下面的土层要求夯实。(8)铸铁管稳好后, 在靠近管道两端处添土覆盖...
